产品名称：

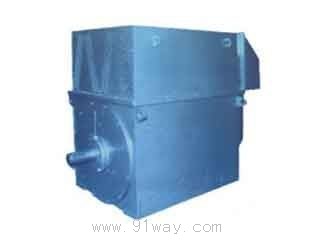

YKK、YKK-W系列高压三相异步电动机

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 高压电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

YKK、YKK-W系列高压三相异步电动机产品详细说明：

一、概述
YKK、YKK-W系列高压三相异步电动机是我国20世纪90年代开发的统一设计新产品，其功率等级、安装尺寸和电气性能指标均符合原机械电子工业部第一装备公司企业标准《YKK、YKK-W系列高压三相异步电动机技术条件（机座号355～630）》的规定，并符合国际电工委员会（IEC）标准。
该YKK、YKK-W系列电动机具有高效、节能、噪声低、振动小、运动安全可靠、安装维护方便等特点，适用于驱动各种不同机械设备，如通风机、水泵、压缩机、破碎机、搅拌机、球磨机、运输机械、化工机械、矿山机械等。
该系列电动机为F级绝缘，B级考核，大大提高了电动机的寿命。
该系列电动机的额定电压为6kv，也可制成3kv，额定频率为50Hz,防护等级为IP44或IP54（适用于户外）。
使用条件：环境温度不超过40℃；海拔不超过1000m;工作方式为连续（S1）。
型号含义

二、结构简介
YKK、YKK-W系列三相异步电动采用箱式结构，机座为钢板焊接而成（北京电机总厂的YKK355～400机座为铸铁机座），电动机顶部安装封闭空-空冷却器，拆装方便，利于维护和修理，电动机的安装型式为IMB3，电动机具有一个圆柱形轴伸，采用联轴器与被驱动的机械联接。

主要技术数据

表1YKK、YKK-W系列（H355～630mm）

型号	额定功率 /KW	额定电流 /A	同步转速/（r/min）	效率（%）	功率因数	最大转矩/额定转矩	堵转转矩/额定转矩	堵转电流/额定电流
YKK3551-4 YKK3552-4 YKK3553-4 YKK3554-4	185 200 220 250	22．6 24．4 26．8 30．4	1500	92．8 92．9 93．0 93．1	0．85	1．8	0．8	6．5
YKK4002-4 YKK4003-4 YKK4004-4 YKK4005-4 YKK4006-4	280 315 355 400 450	33．6 37．8 42．5 47．8 53．6	1500	93．2 93．3 93．5 93．7 93．9	0．86	1．8	0．8	6．5
YKK4502-4 YKK4503-4 YKK4504-4 YKK4505-4	500 560 630 710	59．5 66．5 74．7 84．0	1500	94．0 94．2 94．4 94．6	0．86	1．8	0．8	6．5
YKK5001-4 YKK5002-4 YKK5003-4 YKK5004-4	800 900 1000 1120	93．3 105．0 116．0 130．0	1500	94．8 94．9 95．0 95．1	0.87	1．8	0．7	6．5
YKK5601-4 YKK5602-4 YKK5603-4	1250 1400 1600	144．0 161．0 183．0	1500	95．2 95．3 95．4	0．88	1．8	0．6	6．5
YKK6301-4 YKK6302-4 YKK6303-4	1800 2000 2240	206．0 229．0 256．0	1500	95．5 95．6 95．7	0．88	1．8	0．6	6．5
YKK4001-6 YKK4002-6 YKK4003-6 YKK4004-6 YKK4005-6 YKK4006-6	185 200 220 250 280 315	23．5 25．3 27．8 31．5 35．2 39．5	1000	92．4 92．6 92．8 93．0 93．3 93．5	0．82	1．8	0．8	6．0
YKK4502-6 YKK4503-6 YKK4504-6 YKK4505-6	355 400 450 500	43．9 49．4 55．4 61．5	1000	93．7 93．8 94．1 94．3	0．83	1．80	0．8	6．0
YKK5001-6 YKK5002-6 YKK5003-6 YKK5004-6	560 630 710 800	68．0 76．4 85．8 96．6	1000	94．4 94．5 94．8 94．9	0．84	1．80	0．7	6．0
YKK5601-6 YKK5602-6 YKK5603-6	900 1000 1120	107．0 119．0 133．0	1000	95．0 95．1 95．2	0．85	1．80	0．7	6．5
YKK6301-6 YKK6302-6 YKK6303-6	1250 1400 1600	147．0 164．0 187．0	1000	95．3 95．4 95．5	0．86	1．80	0．7	6．5
YKK4003-8 YKK4004-8 YKK4005-8	185 200 220	24．7 26．6 29．2	750	92．5 92．7 92．9	0．78	1．80	0．8	5．5
YKK4502-8 YKK4503-8 YKK4504-8 YKK4505-8	250 280 315 355	32．7 36．6 41．1 46．2	750	93．0 93．2 93．4 93．5	0．79	1．80	0．8	5．5
YKK5001-8 YKK5002-8 YKK5003-8 YKK5004-8	400 450 500 560	51．3 57．7 63．8 71．4	750	93．7 93．8 94．2 94．4	0．80	1．80	0．8	5．5
YKK5601-8 YKK5602-8 YKK5603-8	630 710 800	78．2 88．1 99．1	750	94．5 94．6 94．7	0．82	1．80	0．7	6．0
YKK6301-8 YKK6302-8 YKK6303-8 YKK6304-8	900 1000 1120 1250	109．0 121．0 135．0 151．0	750	94．8 94．9 95．0 95．1	0．84	1．8	0．7	6．0
YKK4501-10 YKK4502-10 YKK4503-10 YKK4504-10 YKK4505-10	185 200 220 250 280	25．9 27．9 30．6 34．8 38．8	600	91．7 91．9 92．1 92．3 93．5	0．77	1．8	0．8	5．5
YKK5001-10 YKK5002-10 YKK5003-10 YKK5004-10	315 355 400 450	43．0 48．3 54．3 61．0	600	92．8 93．0 93．3 93．4	0．78	1．8	0．8	5．5
YKK5601-10 YKK5602-10 YKK5603-10 YKK5604-10	500 560 630 710	65．9 73．7 82．9 93．2	600	93．6 93．7 93．8 94．0	0．80	1．8	0．7	6．0
YKK6301-10 YKK6302-10 YKK6303-10 YKK6304-10	800 900 1000 1120	102．0 115．0 127．0 142．0	600	94．2 94．3 94．4 94．6	0．82	1．8	0．7	6．0
YKK4504-12 YKK4505-12	185 200	27．7 29．9	500	92．0 92．2	0．72	1．8	0．8	5．5
YKK5001-12 YKK5002-12 YKK5003-12 YKK5004-12	220 250 280 315	31．9 36．1 40．4 45．4	500	92．2 92．5 92．7 92．8	0．73	1．8	0．8	5．5
YKK5601-12 YKK5602-12 YKK5603-12 YKK5604-12	355 400 450 500	49．6 55．7 62．7 69．4	500	93．0 93．3 93．4 93．7	0．75	1．8	0．7	6．0
YKK6301-12 YKK6302-12 YKK6303-12 YKK6304-12	560 630 710 800	75．6 84．9 95．6 108．0	500	93．8 93．9 94．0 94．2	0．78	1．8	0．7	6．0

表2YKK系列（H355～630）2极

型号	额定功率 /kw	定子电流 /A	同步转速 /(r/min)	效率 (%)	功率因数	堵转电流	堵转转矩	最大转矩	外形尺寸/mm
型号	额定功率 /kw	定子电流 /A	同步转速 /(r/min)	效率 (%)	功率因数	额定电流	额定转矩	额定转矩	长	宽	高
YKK3551-2 YKK3552-2 YKK3553-2 YKK3554-2	220 250 280 315	26.9 30.6 34.6 38.3	3000	92.5 92.6 92.8 93.1	0.85 0.85 0.85 0.85	7.0	0.6	1.8	2200 2200 2200 2200	1560 1560 1560 1560	1500 1500 1500 1500
YKK4003-2 YKK4004-2 YKK4005-2 YKK4006-2	355 400 450 500	42.5 47.8 53.6 59.4	3000	93.4 93.7 94.0 94.2	0.86 0.86 0.86 0.86	7.0	0.6	1.8	2400 2400 2400 2400	1680 1680 1680 1680	1700 1700 1700 1700
YKK4501-2 YKK4502-2 YKK4503-2 YKK4504-2	560 630 710 800	66.4 73.7 82.9 92.3	3000	94.4 94.6 94.7 94.8	0.86 0.87 0.87 0.87	7.0	0.6	1.8	2600 2600 2600 2600	1810 1810 1810 1810	1900 1900 1900 1900
YKK5001-2 YKK5002-2 YKK5003-2 YKK5004-2	900 1000 1120 1250	104.8 116.3 130.1 145.1	3000	95.0 95.1 95.2 95.3	0.87 0.87 0.87 0.87	7.0	0.6	1.8	3000 3000 3000 3000	1950 1950 1950 1950	2200 2200 2200 2200
YKK5601-2 YKK5602-2 YKK5603-2	1400 1600 1800	160.5 183.2 205.9	3000	95.4 95.5 95.6	0.88 0.88 0.88	7.0	0.6	1.8	3300 3300 3300	2150 2150 2150	2400 2400 2400
YKK6301-2 YKK6302-2 YKK6303-2	2000 2240 2500	228.5 255.7 285.1	3000	95.7 95.8 95.9	0.88 0.88 0.88	7.0	0.6	1.8	3600 3600 3600	2300 2300 2300	2700 2700 2700

表3 （单位：mm）

极数	H	A	AA	AB	AC	AD	B	BA	C	D	E	F	G	HD	K	L
4～6 4～8 4 6～12 4 6～12	355 400 450 450 500 500	630 710 800 800 900 900	130 130 150 150 150 150	770 810 910 910 1010 1010	965 1010 1120 1120 1220 1220	745 760 810 810 860 860	900 1000 1120 1120 1250 1250	565 565 600 600 655 655	315 335 355 355 475 475	100 110 120 130 130 140	210 210 210 250 250 250	28 28 32 32 32 36	90 100 109 119 119 123	1500 1700 1900 1900 2200 2200	φ28 φ35 φ35 φ35 φ42 φ42	2100 2160 2360 2400 2715 2715

表4 （单位：mm）

极数	H	A	AA	AB	AC	AD	B	BA	C	D	E	F	G	HD	K	L
4 6～12 4 6～12	560 560 630 630	1000 1000 1120 1120	170 170 190 190	1130 1130 1260 1260	1350 1350 1530 1530	1020 1020 1080 1080	1400 1400 1600 1600	690 690 770 770	500 500 530 530	150 160 170 180	250 300 300 300	36 40 40 45	138 147 157 165	2400 2400 2700 2700	φ42 φ42 φ48 φ48	2940 2990 3310 3310

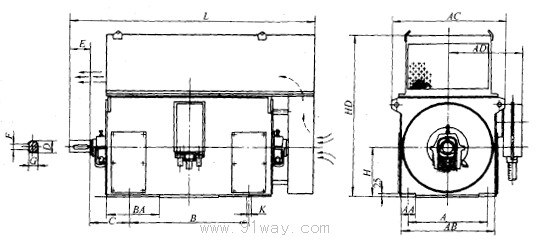

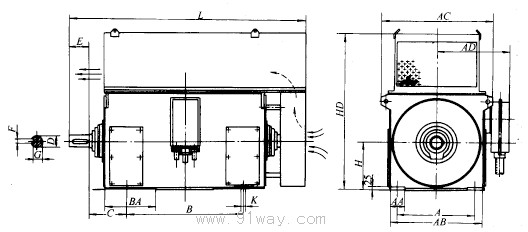

YKK、YKK-W系列高压三相异步电动机（示意图）
