产品名称：

PKF系列电压变送器

型号规格：

放大图片

产品类别：

常规产品 -- 仪器仪表 -- 电量变送器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

PKF系列电压变送器产品详细说明：

应用范围：
PKF系列电流(电压)变送器采用微处理器技术，将被测信号转换成按线性比例输出直流电流、电压并隔离，配以相应的指示仪表或装置。是电力系统、远动装置、自动化控制系统必需的信号处理单元。该变送器可以选择显示功，按键设置变比等参数，可选择RS485通讯功能。

PKF系列电压变送器技术参数

精度：0.2,0.5级
输入：交流电压信号,量程10V～500V可选，
交流电流信号，量程1A～10A可选
输出：电流4-20mA负载电阻≤300Ω
电压0-5V, 负载电阻≥10kΩ
隔离耐压：2kV-1min
响应时间:≤250mS
使用环境：环境温度-10℃～55℃，相对湿度≤90%RH
安装方式：DIN35mm标准导轨卡装或螺钉固定，尺寸：长*宽*高 55mm*75mm*120mm
执行标准：GB/T13850.1-92

型号及规格

产品设计号	类别	输入	输出	精度	供电电源
PKF-	U：电压	1：0-1A	0：0-20mA	1：0.5级	1：DC24V
	I：电流	2：0-5A	1：4-20mA	2：0.2级.	2：DC220V.
	UD：电压/显示型	3：0-110V	2：0-5V		3：AC220V.
	ID：电流/显示型	4：0-250V	3：0-10V		4：AC100V.
		5：0-500V	4：客户定制
		6：客户定制

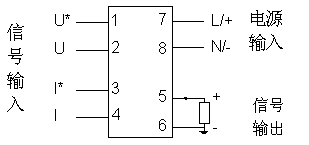

接线示意图

PKF系列电压变送器接线图

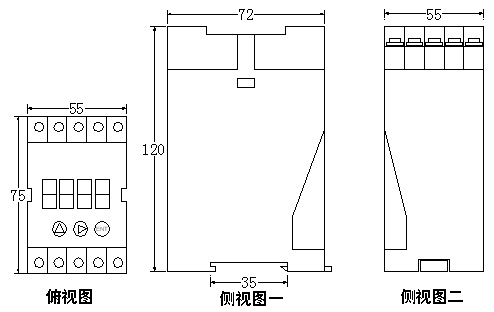

外形尺寸图（单位：毫米）

PKF系列电压变送器外形尺寸

PKF系列电压变送器（示意图）
