3KVA～800KVA系列三相变频电源-[报价-资料]--上海华邦工业商务网-www.91way.com

产品名称：

3KVA～800KVA系列三相变频电源

型号规格：

放大图片

产品类别：

常规产品 -- 变电设备 -- 变频电源

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

3KVA～800KVA系列三相变频电源产品详细说明：

3KVA～120KVA技术参数

型号

13003

13006

33010

33015

33020

33030

33045

33060

33100

33120

总输出容量

3KVA

6KVA

10KVA

15KVA

20KVA

30KVA

45KVA

60KVA

100KVA

120KVA

每相输出容量

1KVA

2KVA

3.3KVA

5KVA

6.7KVA

10KVA

15KVA

20KVA

33KVA

40KVA

电路方式

IGBT/SPWM正弦脉波宽度调变方式

输入（交流）

相数

1Φ2W+G

3Φ4W+G

电压

220V±10%

380V±10%

频率

50Hz±3HZ/60Hz±3Hz

输出（交流）

相数

3Φ4W+G

电压

低档

相电压：0～150V (L-N)/线电压：0～260V（L-L)

高档

相电压：0～300V (L-N)/线电压：0～520V（L-L)

频率

45～70Hz、50Hz、60Hz、400Hz、2F(2倍频）、4F（4倍频）

40～500Hz（选项）

每相最大电流

低档

8.4A

16.8A

28A

42A

50A

84A

125A

168A

276A

336A

高档

4.2A

8.4A

14A

21A

25A

42A

63A

84A

138A

168A

频率稳定度

≤0.01%

负载稳压率

±0.5%（线性负载）

波形失真度（THD）

1.5%（线性负载）

反应时间

最大值2ms

批示/解析度

4位数频率表

解析度0.1Hz

4位数电压表

解析度0.1V

4位数电流表

4A以下解析度0.001A；4A以上解析度0.01A

4位数瓦特表

200W以下解析度0.1W；200W以上解析度1W

保护装置

输入/输出无熔丝开关，电子电路快速侦测过电压、过电流、过载、

过高温￡短路并自动跳脱保护及告警装置

绝缘电抗

DC500V20MΩ以上

耐压绝缘

AC1800V/5mA/1分钟

冷却装置

强制风扇冷却

环境

工作温度

0℃～50℃

相对湿度

0～90%（非凝结状态）

海拔高度

1500m

尺寸（宽×深×高）mm

430×650×650

610×950×725

700×1340×1280

800×1340×1420

净重（kg)

125

180

245

360

400

550

650

1050

1250

备注：本系列最大功率三相800KVA，输出最大频率1000Hz,输出最高电压1000V;

F=输入电源频率，输入频率为50Hz时,2F输出频率=2x输入频率=2x50Hz=100Hz;

可依顾客要求规格特殊制作；

本公司规格不断研发改进，变更恕不另行通知，详细情况请咨询公司业务。

150KVA～800KVA技术参数
型号			33150	33200	33300	33400	33500	33600	33800
总输出容量			150KVA	200KVA	300KVA	400KVA	500KVA	600KVA	800KVA
每相输出容量			50KVA	67KVA	100KVA	134KVA	167KVA	200KVA	267KVA
电路方式			IGBT/SPWM正弦脉波宽度调变方式
输入（交流）	相数		3Φ4W+G
	电压		380V±10%
	频率		50Hz±3HZ/60Hz±3Hz
输出（交流）	相数		3Φ4W+G
	电压	低档	相电压：0～150V (L-N)/线电压：0～260V（L-L)
		高档	相电压：0～300V (L-N)/线电压：0～520V（L-L)
	频率		45～70Hz、50Hz、60Hz、400Hz、2F(2倍频）、4F（4倍频）
			40～500Hz（选项）
	每相最大电流	低档	416A	556A	834A	1112A	1400A	1667A	2224A
		高档	208A	278A	417A	556A	700A	833A	1112A
频率稳定度			≤0.01%
负载稳压率			±0.5%（线性负载）
波形失真度（THD）			1.5%（线性负载）
反应时间			最大值2ms
批示/解析度	4位数频率表		解析度0.1Hz				可任意切换A、B、C 三相参数显示
	4位数电压表		解析度0.1V
	4位数电流表		4A以下解析度0.001A；4A以上解析度0.01A
	4位数瓦特表		200W以下解析度0.1W；200W以上解析度1W
保护装置			输入/输出无熔丝开关，电子电路快速侦测过电压、过电流、过载、

绝缘电抗			DC500V20MΩ以上
耐压绝缘			AC1800V/5mA/1分钟
冷却装置			强制风扇冷却
环境	工作温度		0℃～50℃
	相对湿度		0～90%（非凝结状态）
	海拔高度		1500m
尺寸（宽×深×高）mm			950×1500×1800	（850×1200×1020）×3	（850×1200×1600）×3	（900×1400×1600）×3
净重（kg)			1350	2050	3050	4050	5600	6300	7800
备注：本系列最大功率三相800KVA，输出最大频率1000Hz,输出最高电压1000V;
F=输入电源频率，输入频率为50Hz时,2F输出频率=2x输入频率=2x50Hz=100Hz;
可依顾客要求规格特殊制作；

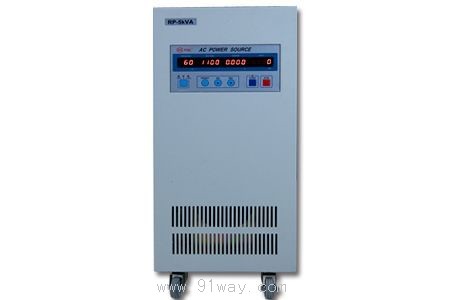

3KVA～800KVA系列三相变频电源（示意图）
