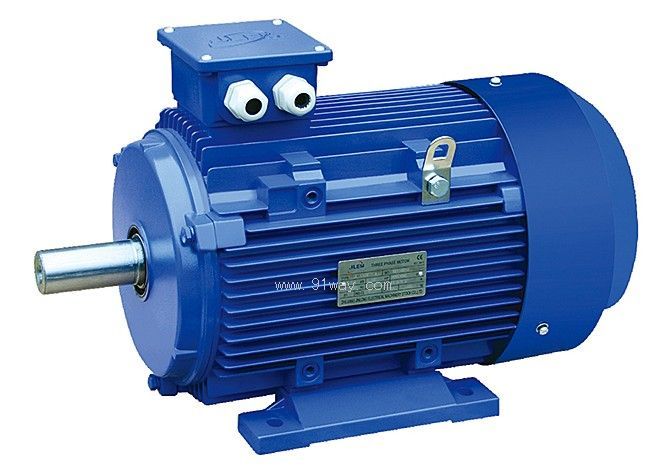

JL系列铝壳三相异步电动机产品详细说明：

概 述

JL系列铝壳电机产品完全按IEC标准设计 。
JL系列铝壳电机采用全封闭、外扇冷式、鼠笼型结构，具有设计新颖、造型美观、质量轻、噪声低效率转矩高等优点。电机机壳、端盖接线盒全部采用铝合金压力铸造，结构紧凑，电机底脚可拆除。安装方式可达到顶出线、右出线，左出线、立式等多种方式。使用维护方便，与同类产品相比，有独特的风格。整机采用F绝缘，且按国际惯例的绝缘结构设计，防护等级为IP55，从而大大提高了整机的安全可靠性，达到了国际同类产品的先进水平。
JL系列铝壳电机可广泛用于比较精密的机床，减速机，风机等轻工业，食品加工机械及传动设备。

JL系列铝壳三相异步电动机适用条件

环境空气温度：－15℃≤0≤40℃
海拔：不超过1000m
电压：380V、400V、415V
频率：50HZ、60HZ
接法：3KW及以下规格为Y接法，
4KW及以下规格为△接法。
工作制和定额：以连续工作制（S1）为基准的连续定额
冷却方式：IC0141

JL系列铝壳三相异步电动机技术参数

型号	马力	功率 (KW)	转速 (r/min)	电流 (A)	效率 (%)	功率因数	额定转矩	堵转电流 额定电流	堵转转矩 额定转矩	最大转矩 额定转矩	躁声 (A)	重量 (kg)
同步转速3000r/min(2级),380V.50HZ
JL631-2	0.25	0.18	2800	0.7	66	0.8	0.61	5.5	2.2	2.3	61	4.5
JL632-2	0.37	0.25	2800	0.7	69	0.81	0.96	5.5	2.2	2.3	61	4.7
JL711-2	0.5	0.37	2800	1	71	0.81	1.26	6.1	2.2	2.3	64	6
JL712-2	0.75	0.55	2800	1.4	74	0.82	1.88	6.1	2.2	2.3	64	6.3
JL801-2	1	0.75	2825	1.8	76	0.83	2.54	6.1	2.2	2.3	67	10
JL802-2	1.5	1.1	2825	2.5	78	0.84	3.72	7	2.2	2.3	67	11
JL90S-2	2	1.5	2840	3.4	79.2	0.84	5.04	7	2.2	2.3	72	13
JL90L-2	3	2.2	2840	4.8	81.5	0.85	7.4	7	2.2	2.3	72	14
JL100L-2	4	3	2880	6.2	83.5	0.88	9.95	7.5	2.2	2.3	76	25
JL112M-2	5.5	4	2890	8.1	85.5	0.88	13.22	7.5	2.2	2.3	77	28
JL132S1-2	7.5	5.5	2900	10.8	86.5	0.89	18.11	7.5	2.2	2.3	80	40
JL132S2-2	10	7.5	2900	14.7	87.1	0.89	24.7	7.5	2.2	2.3	80	45
JL160M1-2	15	11	2930	20.9	88.7	0.9	35.85	7.5	2.2	2.3	86	69
JL160M2-2	20	15	2930	28.3	89.5	0.9	48.89	7.5	2.2	2.3	86	78
JL160L-2	25	18.5	2930	34.1	90.5	0.91	60.3	7.5	2.2	2.3	86	90
同步转速3000r/min(4级),380V.50HZ
JL631-4	0.18	0.12	1360	0.4	59	0.72	0.84	4.4	2.1	2.2	52	4.5
JL632-4	0.25	0.18	1360	0.6	62	0.73	1.26	4.4	2.1	2.2	52	4.7
JL711-4	0.37	0.25	1380	0.8	67.3	0.74	1.73	5.2	2.1	2.2	55	6
JL712-4	0.5	0.37	1380	1.1	70	0.75	2.56	5.2	2.1	2.2	55	6.3
JL801-4	0.75	0.55	1400	1.5	71.8	0.75	3.75	5.2	2.3	2.3	58	10
JL802-4	1	0.75	1400	2	73.5	0.77	5	6	2.3	2.3	58	11
JL90s-4	1.5	1.1	1400	2.8	76.5	0.78	7.58	6	2.3	2.3	61	13
JL90L-4	2	1.5	1400	3.7	78.6	0.79	10.23	6	2.3	2.3	61	14
JL100L1-4	3	2.2	1420	5	82	0.82	14.8	7	2.3	2.3	64	23
JL100L2-4	4	3	1420	6.6	83	0.83	20.18	7	2.3	2.3	64	25
JL112M-4	5.5	4	1440	8.6	85.1	0.83	26.53	7	2.3	2.3	65	28
JL132S-4	7.5	5.5	1440	11.5	86.6	0.84	36.48	7	2.3	2.3	71	45
JL132M-4	10	7.5	1440	15.3	87.6	0.85	49.74	7	2.3	2.3	71	55
JL160M-4	15	11	1460	22.2	88.5	0.85	71.59	7	2.3	2.3	75	78
JL160L-4	20	15	1460	2.98	89.9	0.85	98.12	7	2.3	2.3	75	90
同步转速1000r/min(6级),380V.50HZ
JL711-6	0.25	0.18	900	0.7	57	0.66	1.91	4	1.9	2	52	6
JL712-6	0.37	0.25	900	0.9	60	0.68	2.65	4	1.9	2	52	6.3
JL801-6	0.5	0.37	900	1.3	63	0.7	3.93	4.7	1.9	2	54	10
JL802-6	0.75	0.55	900	1.8	66	0.72	5.84	4.7	1.9	2.1	54	11
JL90S-6	1	0.75	910	2.3	70	0.72	7.87	5.5	2	2.1	57	13
JL90L-6	1.5	1.1	910	3.1	73.3	0.73	11.54	5.5	2	2.1	57	14
JL100L-6	2	1.5	940	3.9	77.5	0.76	15.24	5.5	2	2.1	61	23
JL112M-6	3	2.2	940	5.5	80	0.76	22.35	6.5	2.1	2.1	65	25
JL132S-6	4	3	960	7.2	82.1	0.77	29.84	6.5	2.1	2.1	69	28
JL132M1-6	5.5	4	960	9.5	83	0.77	39.79	6.5	2.1	2.1	69	45
JL132M2-6	7.5	5.5	960	12.5	85.4	0.78	54.71	6.5	2.1	2.1	69	55
JL160M-6	10	7.5	970	16.8	87	0.78	73.84	6.5	2.1	2.1	73	78
JL160L-6	15	11	970	23.7	88.3	0.8	108.3	6.5	2.1	2.1	73	90
同步转速750r/min(8级),380V.50HZ
JL801-8	0.25	0.18	690	0.9	52	0.61	2.49	3.3	1.8	1.9	52	10
JL802-8	0.37	0.25	690	1.1	54.6	0.61	3.49	3.3	1.8	1.9	52	11
JL90S-8	0.4	0.37	690	1.5	62.8	0.61	5.12	4	1.8	1.9	56	13
JL90L-8	0.75	0.55	690	2.2	63.5	0.61	7.61	4	1.8	2	56	14
JL100L1-8	1	0.75	700	2.4	72.1	0.67	10.23	4	1.8	2	59	23
JL100L2-8	1.5	1.1	700	3.3	74	0.69	15	5	1.8	2	59	25
JL112M-8	2	1.5	700	4.3	76	0.69	20.46	5	1.8	2	61	28
JL132S-8	3	2.2	710	5.9	79	0.72	29.59	6	1.8	2	64	45
JL132M-8	4	3	710	7.7	79.9	0.74	40.35	6	1.8	2	64	55
JL160M1-8	5.5	4	720	10	82	0.74	53.06	6	1.9	2	68	69
JL160M2-8	7.5	5.5	720	13.3	84	0.75	72.59	6	2	2	68	78
JL160L-8	10	7.5	720	17.6	86.1	0.75	99.5	6	2	2	68	90

外形及安装尺寸

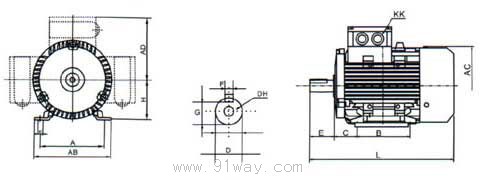

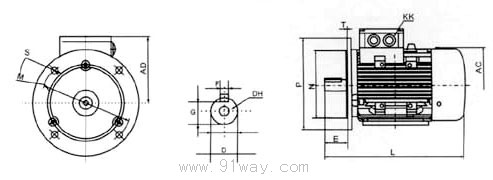

JL63-160 B3. B5/B35

Frame	A	AB	AC	AD	B	C	D	DH	E	F	G	H	K	KK(METRIC)	KK(PG)	L	M	N	P	S	T
JL63	100	135	130	115	80	40	11	M4X12	23	4	8.5	63	7	1-M20X1.5	1-PG11	225	115	95	140	10	3
JL71	112	150	145	120	90	45	14	M5X12	30	5	11	71	7	1-M20X1.5	1-PG11	250	130	110	160	10	3.5
JL80	125	165	175	145	100	50	19	M6X16	40	6	15.5	80	10	1-M25X1.5	1-PG16	295	165	130	200	12	3.5
JL90S	140	180	195	155	100	56	24	M8X19	50	8	20	90	10	1-M25X1.5	1-PG16	315	165	130	200	12	3.5
JL91L	140	180	195	155	125	56	24	M8X19	50	8	20	90	10	1-M25X1.5	1-PG16	340	165	130	200	12	3.5
JL100L	160	205	215	180	140	63	28	M10X22	60	8	24	100	12	1-M25X1.5	1-PG21	385	215	180	250	15	4
JL112M	190	230	240	190	140	70	28	M10X22	60	8	24	112	12	1-M32X1.5	2-PG21	400	215	180	250	15	4
JL132S	216	270	275	210	140	89	38	M12X28	80	10	33	132	12	2-M32X1.5	2-PG21	470	265	230	300	15	4
JL132M	216	270	275	210	178	89	38	M12X28	80	10	33	132	12	2-M32X1.5	2-PG21	510	265	230	300	15	4
JL160M	254	320	330	255	210	108	42	M16X36	110	12	37	160	15	2-M40X1.5	2-PG29	615	300	250	350	19	5
JL160L	254	320	330	255	254	108	42	M16X36	110	12	37	160	15	2-M40X1.5	2-PG29	670	300	250	350	19	5
