NGCQ型高温磁力泵产品详细说明：

NGCQ系列磁力泵广泛应用于石油、化工、冶金、制药、电镀、环保等行业，可输送100℃以下易燃、易爆、剧毒、贵重液体。

性能
流量：3.2-100m3/h 　扬程：20-80m　功率：0.75－75KW
使用温度(风冷却-60℃-260℃)(水冷却260℃-450℃)

NGCQ型高温磁力泵特点
用磁力传动原理及设置水冷却与风冷却装置无泄漏输送腐蚀性高温介质。

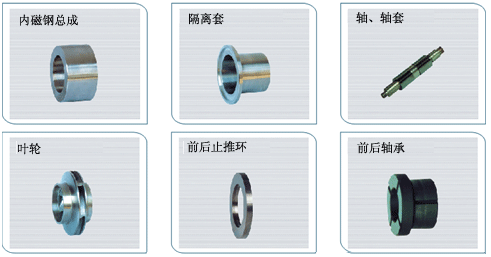

结构说明

序号	零件名称	材料	序号	零件名称	材料
1	泵体	不锈钢	8	轴承体	不锈钢
2	静环	不锈钢	9	外磁钢总成	磁体组件
3	叶轮	不锈钢	10	隔离套	不锈钢
4	密封圈	聚四氟乙烯	11	内磁钢总成	磁体组件
5	前后止推环	碳化钨	12	冷却箱	组合件
6	前后轴承	碳石墨	13	泵轴	不锈钢
7	前后轴承	碳化钨	14	联接架	铸铁

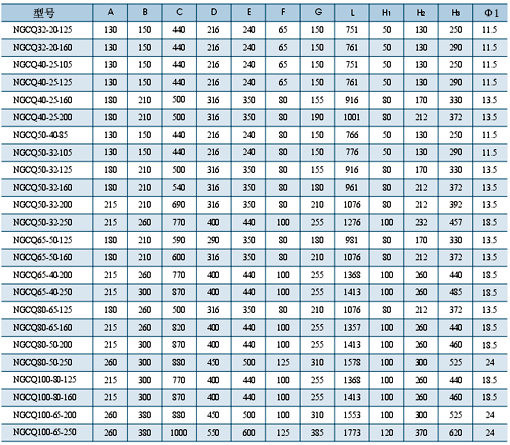

外型和安装尺寸
