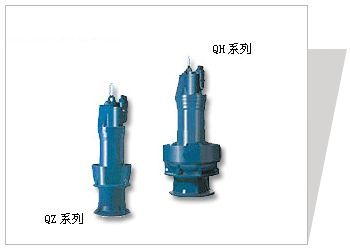

QZ,QH系列潜水轴(潜)流泵产品详细说明：

QZ,QH系列潜水轴(潜)流泵：

进出水流道安装方式
　1.进水流量：按样本外形安装图推荐形式，泵在液体中最小淹没深度应大于图中值。
　2.出水方式：拍门或其他方式。
　3.安装方式：弯管悬吊、井筒悬吊、混凝土研制井筒式。
电机
　潜水电机
　功率等级：电气性能指标符合GB756
　防护等级：IP68
　冷却方式：ICWO8A41
　基本安装形式：IM3013
　电压等级：≤355kw、电压为380V或660V
　　　　　　＞355kw、电压为380V、660V、6Kv、10kV
　绝缘等级：F
　额定频率：50Hz
　电缆长度：10m
轴封
　设有两道或三道机械密封。第一道与水直接接触的机械密封一般为碳化硅，第二、第三道一般为石墨对碳化硅。
　防漏保护
　QZ、QH系列泵设有防漏保护传感器。当油室、电机腔或接线盒内被水渗漏时，传感器发出警报或停机，并保留故障信号。
过热保护装置
　潜水电机绕组中设有过热保护器，当温度超过规定时，发出信号或停机。
转向
　从电机上方看，叶论顺时针方向旋转。

应用范围
QZ系列潜水轴流泵、QH系列潜水混流泵广泛使用于工农业输送水、城市给水、轻度污水排放及调水工程。

QZ,QH系列潜水轴(潜)流泵工作条件
　不超过50℃的清水及类似清水的其他液体。


型号意义：
例如：40QW(WQ)、YW、LW、GWP15-30-2.2
　　　40-排出口径(mm)
　　　QW(WQ)-潜水式无堵塞排污泵
　　　YW-液下式无堵塞排污泵
　　　LW-直立式无堵塞排污泵
　　　GW-管道式无堵塞排污泵
　　　P-不锈钢（P）、坊爆（B）
　　　15-流量(m3/h)
　　　30-扬程(m)

型号	转速
300QH-40	1460
300QH-45
300QH-40B
350QZ-100D	970
350QZ-100G	1460
350QZ-40A
350QZ-45
350QZ-40B
350QZ-70GA
350QZ-70GB
400QZ-100	975
400QH-45	960
450QZ-100	975
450QH-45A	960
450QH-45B
500QZ-100	975
500QZ-160G	980
500QZ-125G
500QZ-70G
500QZ-50G
500QZ-125D	730
500QH-45	960
600QZ-160G	730
600QZ-100
600QH-50	980
600QH-40D	580
600QH40G	730
700QH-45
700QZ-50G
700QZ-50D	580
700QZ-70GA	730
700QZ-70DA	580
700QZ-100G	730
700QZ-100D	585
700QZ-125G	730
700QZ-125D	585
800QZ-70G
900QH-50	590
900QZ-50	490
900QZ-70A	480
900QZ-70B	490
900QZ-100G	590
900QZ-100D	480
1000QZ-160	485
1200QZ-160	490
1400QZ-70G	365
1400QZ-100	370
1400QZ-125D	295
1400QZ-125G	365
1600QZ-70	295
1600QZ-85
1600QZ-125	245
