产品简介:
(点击小图查看大图)

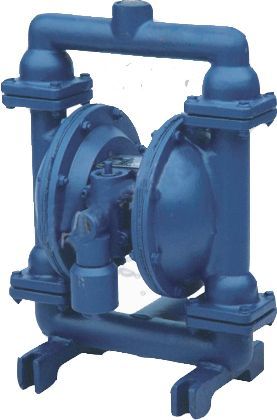

QBY气动隔膜泵(第二代)产品详细说明:
一、产品概述

QBY气动隔膜泵(第二代)已形成系列化生产,QBY系列气动隔膜泵是一种新型输送机械,是目前国内最新颖的一种泵类。采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARIOWPUMPS相近。 有12种规格直径: ∮ 10mm( 3 / 8 〃)、 ∮ 15mm( 1 / 2 〃)、 ∮ 25 mm(1〃)、 ∮ 40mm(1 1 / 2 〃)、 ∮ 50mm(2〃)、 ∮ 65(2 1 / 2 〃)、 ∮ 80(3〃)、 ∮ 100(4〃)。四种材质:铝合金、铸铁、不锈钢、聚丙烯。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、特氟隆(F46)等满足不同用户的需要。 该泵已被国内一千多家石油、化工、电子、陶瓷、纺织系统单位采用,安置在各种特殊场合,用来抽送各种常规泵不能抽吸的介质,均取得了满意的效果。

三、产品用途

1.不需灌引水,吸程高达7m,扬程达50m,出口压力≥6kgf/c㎡。 流动宽蔽,通过性能好,允许通过QBY气动隔膜泵既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。 2.最大颗粒,直径达10mm抽送泥浆、杂质时,对泵磨损甚微。 3.扬程、流量可通过气阀开度实现无级调节。(气压调节在1-7kg/c㎡之间)。 4.该泵无旋转部件,没有轴封隔膜将抽送的介质与泵的运动部件,工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒,易挥发或腐蚀性介质时,不会造成环境污染和危害人身安全。 5.不必用电,在易燃、易爆场所使用安全可靠。 6.可以浸没在介质中工作。 7.使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门,即使由于意外情况而长时间地无介质运行或突然停机,泵也不会因此而损坏,一旦超负荷,泵便会自动停机,具有自我保护性能,当负荷恢复正常以后,又能自动启动运行。 8.结构简单、易损件少,该泵结构简单、安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。 9. 可输送较粘的液体。(粘度在1万厘泊以下) 10.本泵无须用油润滑,即使空转,对泵也无任何影响。这是该泵一大特点。
四、型号意义

流量Q:0.8~30 m 3 /h 扬程H:0~50m 最大允许通过颗粒直径D:1~10mm

五、QBY气动隔膜泵(第二代)性能参数

DBY气动隔膜泵(铸铁)
型号
流量
扬程
吸程
口径
最大允许通过颗粒
最大供气压
QBY-10
0-0.8
0-50
5
10
1
4-7
QBY-15
0-1
0-50
5
15
1
4-7
QBY-20
0-1.8
0-50
7
20
2.5
2-7
QBY-25
0-2.4
0-50
7
25
2.5
2-7
QBY-32
0-5.6
0-50
7
32
4.5
2-7
QBY-40
0-8
0-50
7
40
4.5
2-7
QBY-50
0-12
0-50
7
50
8
2-7
QBY-65
0-18
0-50
7
65
8
2-7
QBY-80
0-24
0-50
7
80
10
2-7
QBY-100
0-30
0-50
7
100
10
2-7

QBY气动隔膜泵(第二代)
