概述

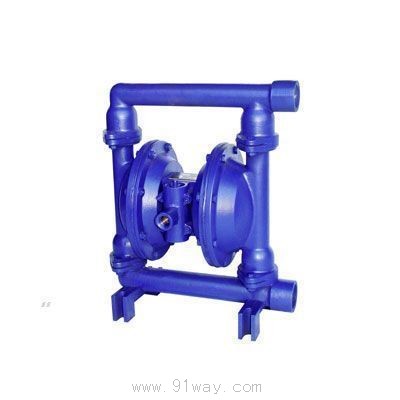

NBQ系列气动隔膜泵是一种新型输送机械，是目前国内最新颖的一种泵类。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARIOWPUMPS相近。

NBQ型气动隔膜泵共有八种规格直径：φ10mm（3/8C）、φ15mm（1/2∥）、φ25m（1∥）、φ40mm（11/2∥）、φ50mm（2∥）、φ65（21/2∥）、φ80（3∥）、φ100（4∥）。三种材质：铝合金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。
该泵自1986年投产以来，已被国内一千多家石油、化工、电子、陶瓷、纺织系统单位采用，安置在各种特殊场合，用来抽送各种常规泵不能抽吸的介质，均取的了满意的效果。

主要用途
1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后，用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮，驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强喊、强腐蚀液体。
15、各种调温液体最高可耐150℃。
16、作为各种固液分离设备的前级送压装置。

工作原 理
在泵的两个对称工作腔中，各装有一块有弹性的隔膜6，联杆7将两块隔膜结成一体，压缩空气从泵的进气接头1进入配气阀3后，推动两个工作腔内的隔膜，驱使联杆接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从其隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置有两个单向球阀4，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。

性能简介
NBQ气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥将泵和杂质泵等输送机械的许多优点。
1、不需灌引水，吸程高达7m，扬程达50m，出口压力≥6Kgf/cm2。
2、流动宽蔽，通过性能好，允许通过最大颗粒，直径达10mm抽送泥浆、杂质时，对泵   磨损甚微。
3、扬程、流量可通过气阀开度实现无级调节。（气压调节在1-7Kg/cm2之间）。
4、该泵无旋转部件，没有轴封隔膜将抽送的介质与泵的运动部件，工作介质完全隔开   ，所输送的介质不会向外泄漏。所以抽送有毒，易挥发或腐蚀性介质时，不会千万   环境污染和危害身安全。
5、不必用电，在易燃、易爆场所使用安全可靠。
6、可以浸没在介质中工作。
7、使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门，即使由于意外情况   而长时间地无介质运行或突然停机，泵也不会因此而损坏，一旦超负荷，泵便会自   动停机，具有自我保护性能，当负荷恢复正常以后，又能自动启动运行。
8、结构简单、易损件少，该泵结构简单、安装、维修方便，泵输送的介质人会接触到   配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的   磨损而使性能逐步下降。
9、可输送较粘的液体。（粘度在1万厘泊以下）
10、用油润滑，即使空转，对泵也无任何影响。这是该泵一大特点。

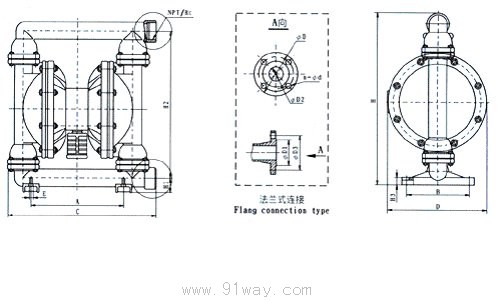

NBQ型气动隔膜泵安装尺寸表
