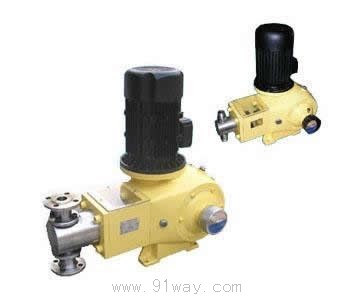

产品名称: J-ZR系列柱塞式计量泵
型号规格: J-ZR系列柱塞式计量泵
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 计量泵
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
J-ZR系列柱塞式计量泵产品详细说明:

可调计量范围:0-1000L/H
最大压力承受范围:0-50MPa
驱动方式:电机驱动
控制方式:手动、自动控制 (可接收4-20mA信号来调节流量)
配置方式:泵头保温、冷却、电机可配防爆
1、与介质直接接触部位全采用不锈钢及四氟材质。过流适应一般颗粒,无毒无味。
2、双泵头结构,经济实用,占地面积小,性能优越。
3、易损部件全部经过特殊化处理,质量保证。
4、内部配置性能卓越的调节器总成,延长泵的使用寿命,并降低了噪音。
5、定量输出,在泵运行或停止时也可任意调节流量,精密度高可达正负百分之一。
6、吐出压力最高一款系列可达500KG。
7、适用于输送温度为 -30~120℃,粘度为 0.3~800mm2/s 的介质。

产品概述:

J-ZR系列柱塞式计量泵主要是往复式柱塞泵、活塞泵,按泵的缸数可分为单缸、双缸、三缸等多种类型。
该泵可广泛用于石油、化工、纺织、食品、造纸、原子能技术、电厂、塑料、制药、水厂、环保等工业和科技部门。用来向加压或常压容器及管道内精确定量输送不含固体颗粒的液体。其流量可以开机(或定机)时从0-100%范围内无级调节。(根据计量泵的特性,最少行程一般不小于总行程的10%)单缸泵适用于单一液体的场合;双缸泵可作比例泵使用,也可并联使用;三缸泵可作为三比例泵使用,也可三缸并联,以达到较大排量,增高了液体的脉冲频率,促使液体连续顺畅加入;六缸泵可达三缸泵二倍效果。
该型泵可输送温度-30℃—100℃,粘度为0.3—800mm2/s不含固体颗粒等腐蚀性或非腐蚀性液体介质。
不同型号的计量泵均可根据用要求装配变频电机(能接收4-20mA电流信号)或防爆电机。
泵的型号规格及参数请参考本公司的产品样本。

结构原理:

1、泵的结构:该泵的由电机、传动箱、缸体等三部份组成。
2、传动箱部件是由弓型连杆凸轮机构、行程调节机构和速比蜗轮机构
组成;通过旋转调节手轮来实行高调节行程,从面改变弓型连杆中前后距离来达到改变柱塞(活塞)行程的目的。
3、缸体部件是由泵头、吸入阀组、排出阀组、柱塞和填料密封件组成。
4、工作原理:电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动,由偏心轮带动弓型连杆的滑动调节座内作往复运动。连同膜片,通过单向阀的作用使泵腔内逐渐形成真空,吸入阀打开,吸入液体;当膜片向前死点移动时,此时吸入阀关闭,排出阀打开,液体在膜片的推动下排出。在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体。
5、流量调节特性:泵的流量调节是靠旋转调节手轮,带动调节螺杆转动,从而改变弓型连杆间的间距,改变膜片在泵腔内移动行程来决定流量的大小。调节手轮的刻度决定膜片行程,精确率为95%.

泵头部位材质
工作条件
计量泵头:SUS304、SUS316 环境温度: -30 ---90
计量阀: SUS304、SUS316 电机: 二相、三相标准电机或防爆电机
阀球: 二氧化硅、SUS304、SUS316、陶瓷、氧化锆 功率:0.75KW 1.1KW 1.5KW
密封: 聚四氟乙烯 防护等级:IP55


J-ZR系列柱塞式计量泵参数表
型号(MODE)
流量(L/H)
压力(Mpa)
柱塞直径
(MM)
行程(MM)
泵速(MIN-1)
功率(KW)
进口口径(MM)
重量(KG)
J-ZR 8/50
8
50
8
30
96
144
1.5
6.0
80
J-ZR 8/40
8
40
8
1.1
J-ZR 12/50
12
50
10
1.5
J-ZR 12/32
12
32
10
1.1
J-ZR 18/40
18
40
12
1.5
J-ZR 18/30
18
30
12
1.1
J-ZR 32/25
32
25
16
1.5
J-ZR 32/16
32
16
16
1.1
J-ZR 50/16
50
16
20
1.5
12.0
J-ZR 50/12
50
12
20
1.1
J-ZR 80/10
80
10
25
1.5
J-ZR 80/8.0
80
8
25
1.1
J-ZR 100/8.0
100
8
28
1.5
J-ZR 100/5.0
100
5
28
1.5
J-ZR 130/6.3
130
6.3
32
1.5
J-ZR 130/5.0
130
5
32
1.5
J-ZR 160/5.0
160
5
35
1.5
J-ZR 160/4.0
160
4
35
1.5
J-ZR 190/4.0
190
4
38
1.5
J-ZR 230/3.2
230
3.2
42
1.5
17.0
J-ZR 320/2.5
320
2.5
50
1.5
J-ZR 400/2.0
400
2.0
55
1.5
J-ZR 480/1.6
480
1.6
60
1.5
J-ZR 550/1.4
550
1.4
65
1.5
J-ZR 650/1.2
650
1.2
70
1.5
J-ZR 750/1.0
750
1.0
75
1.5
J-ZR 860/0.8
860
0.8
80
1.5
23.0
J-ZR 1000/0.5
1000
0.5
70
1.5

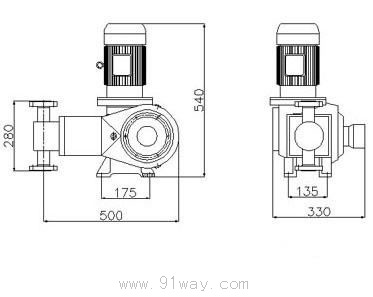

J-ZR系列柱塞式计量泵外形尺寸

J-ZR系列柱塞式计量泵
