产品名称: IGF型衬氟管道泵
型号规格: IGF型衬氟管道泵
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 管道泵
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
IGF型衬氟管道泵产品详细说明:

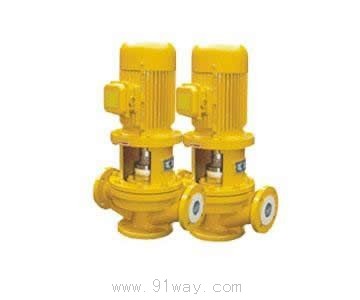

IGF型衬氟管道泵

一、产品概述:
氟 塑料是当今世界最优秀的耐腐蚀材料,我单位选用该材料生产的IGF型衬氟管道泵。配合国内优秀水力模型和采用IS型离心泵之性能参数,在一般立式泵的基础 上进行巧妙组合设计而成。该产品具有特强的耐腐蚀性能,可替代316L不锈钢、钛合金等贵金属,而且高笑节能、噪音低、性能可靠等优点。

二、产品特点:
1、泵为立式结构,进出口口径相同,且位于同一中心线上,如加上防护罩则可置于户外使用。
2、叶轮直接安在电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平衡,振动噪音很低。
3、轴封采用普通型和耐颗粒型的机械密封和机械密封组合,耐磨耐腐,能有效地增长机械密封的使用寿命。
4、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

三、使用范围:
IGF型衬氟管道泵适用于-85℃~+200℃温度的条件下,长期输送任意浓度的酸、碱液、氧化剂及其他腐蚀性液体。广发用于石油、化工、冶金、电力、造纸、烟气脱硫、除尘、食品制药和合成纤维等部门.

四、性能参数:
流量(Q)2.5-400m3/h
扬程(H)15-80m
工作压力(P)2.5MPa

五、设计特点:
(1)泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩可置于户外使用。
(2)叶轮直接安在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动噪音很低。
(3)轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地增长机械密封的使用寿命。
(4)安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
(5)可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
(6)可根据管路布置的
要求采用泵的竖式和横式安装。

型号
流量
m3/h
扬程
m
效率
%
转速
r/min
口径
mm
电机功率
KW
25IGF-2.5-15
2.5
15
34
2900
25
0.75
32IGF5-20
5
20
44
2900
32
0.75
40IGF6-20
6
20
46
2900
40
0.75
40IGF9-30
9
30
40
2900
40
2.2
40IGF15-50
15
50
46
2900
40
4
50IGF10-15
10
15
57
2900
50
0.75
50IGF15-30
15
30
51
2900
50
2.2
50IGF20-50
20
50
58
2900
50
4
65IGF30-15
30
15
66
2900
65
2.2
65IGF30-27
30
27
60
2900
65
5.5
65IGF30-50
30
50
54
2900
65
7.5
80IGF35-20
35
20
67
2900
80
4
80IGF45-50
45
50
66
2900
80
15
80IGF50-30
50
30
71
2900
80
7.5
80IGF50-80
50
80
59
2900
80
22
100IGF40-18
40
18
35
2900
100
4
100IGF45-50
45
50
46
2900
100
15
100IGF50-30
50
30
47
2900
100
7.5
125IGF80-18
80
18
68
1450
125
7.5
150IGF100-15
100
15
77
1450
150
7.5
150IGF140-26
140
26
73
1450
150
18.5
150IGF160-50
160
50
68
1450
150
37
200IGF200-20
200
20
79
1450
200
18.5
200IGF400-20
400
20
80
1450
200
30

IGF型衬氟管道泵
