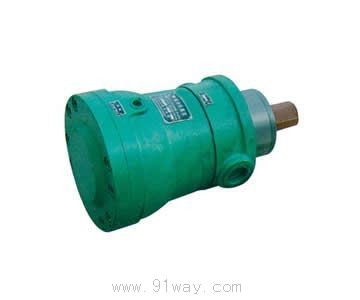

CY14-1B轴向柱塞泵产品详细说明:
一、概论
本系列轴向柱塞泵将具有31.5MPa压力的纯净的液压油输入到各种油压机、液动机等液压系统中,以产生巨大的工作动力。
同时该油泵可以作为液压马达使用。根据需要,本油泵有多种变量形式。本油泵,油马达广泛用于船舶、航空、矿山、冶金、压铸、锻造、机床的各类机械中,其特点是体积小、效率高、寿命长、设计先进、结构紧凑、维护方便。

二、型号说明

CY14-1B轴向柱塞泵选用说明


示例:63SCY14-1B
表示:排量为63毫升/转,压力为31.5MPa的手动变量的缸体旋转的轴向柱塞油泵。
(即1000r/min时公称流量为63L/min)

三、油泵系列规格(见表1.表2)
表1 CY14-1B、CM14-1B轴向柱塞泵(马达)系列参数

公称排量
1.25
2.5
5
10
2.5
63
160
250
额定压力(MPa)
31.5
理论(空载)排量(ml/r)
1.74
3.49
5.5
10.9
26.9
67.8
175.6
253.8
1000r/min的公称流量(l/min)
1.25
2.5
5
10
25
40
63
160
250
公称转速(r/min)
1500
1500
1500
1500
1500
1500
1000
1000
最高转速(r/min)
最大理论扭矩(Nm)
8.7
17.5
27.4
54.6
134.9
339.9
880.3
1272.4
1000r/min的最大理论功率(KW)
0.9
1.8
2.9
5.7
14.1
20.7
35.6
92.2
133.2
变量
形式

CCY14-1B
0
0
0
0
0
DCY14-1B
YCY14-1B
SCY14-1B
MCY14-1B
PCY14-1B
LCY14-1B
0
0
0
0
0
ZCY14-1B
0
0
0
0
0
0
MYCY14-1B
BCY14-1B

※注:经技术洽谈后订货,有“0”者表示油流可以换向,有√者表示油流不可换向,空白者表示无该品种。

表2 GY14-1B(GM14-1B)轴向柱塞泵(马达)系列参数

公称排量
16
32
80
400
额定压力(MPa)
25
理论(空载)排量(ml/r)
17.0
34.1
87.6
365.5
1000r/min的公称流量(l/min)
16
32
80
400
公称转速(r/min)
1500
1500
1500
1000
最高转速(r/min)
特定
最大理论扭矩(Nm)
67.6
135.5
348.2
1452.7
1000r/min的最大理论功率(KW)
7.4
14.8
37
169.2
变量
形式
CGY14-1B
0
0
0
0
YGY14-1B
DGY14-1B
SGY14-1B
MGY14-1B
PGY14-1B
LGY14-1B
ZGY14-1B
0
0
0
0
BGY14-1B
MYGY14-1B

※注:本产品属CY系列派生系列

MCY型轴向柱塞泵
结构原理简述
  MCY型轴向柱塞泵,其原理较为简单,泵的传动轴与缸体用花键联接,带动缸体旋转,使均匀分布在缸体上的七个柱塞绕传动轴中心转动。每个柱塞端部有一个滑靴,定心弹簧通过内套钢球、回程盘,将滑靴压在与轴线成一定倾斜角的斜盘上。当缸体旋转时,柱塞同时作往复运动,完成吸油和压油动作。定心弹簧通过外套将缸体压配油盘上,起初始密封作用。滑靴和配油盘均采用了油压静力平衡,不但减少了泵的磨损,而且使泵具有很高压的容积效率和机械效率。

结构图

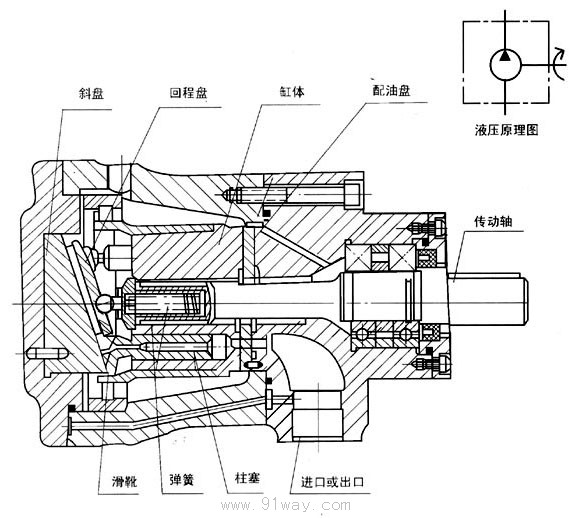

CY14-1B轴向柱塞泵结构图

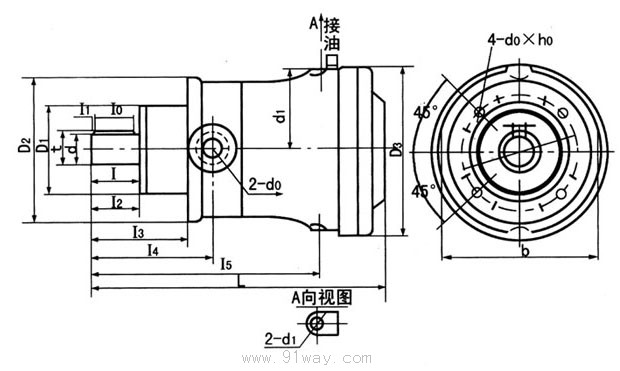

CY14-1B轴向柱塞泵外形尺寸

推荐管道尺寸

推荐管道尺寸
规格
进出口油管
回油口
1.25,2.5MCY14-1B
18×13
10×8
5MCY14-1B
22×16
14×12

型号
b
b0
(N0)
D0
D1
(f9)
D2
D3
b0
(N0)
d
(h6)
d1
d2
d3
1.25,2.5MCY14-1B
85
5
80
52
94
98
14
14
M18×1.5
M10×1
44
5MCY14-1B
95
6
90
60
97
102
20
20
M22×1.5
M14×1.5
48
型号
L
I
I0
I1
I2
I3
I4
I4
I5
t
d0×h0
1.25,2.5MCY14-1B
175
25
20
3
26
63
79
79
123
16
M8×14深
5MCY14-1B
196.5
32
28
3
34
73
90
90
142.5
22.5
M8×20深

10.25.(32).40.63.(80) MCY14-1B(括号内为MGY)

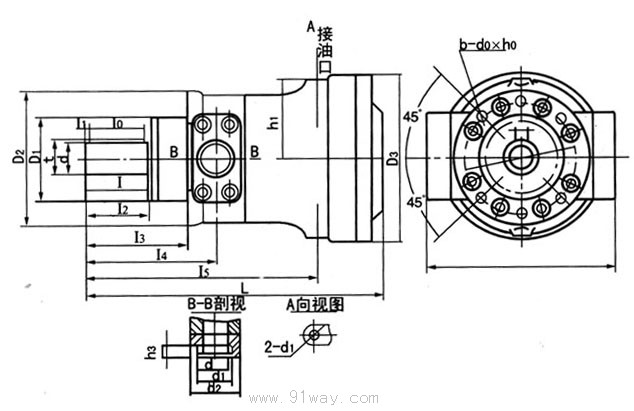

CY14-1B轴向柱塞泵安装尺寸1


推荐管道尺寸
1.MCY-14-1B可采用SCY14-1B的管道尺寸。
2.CM14-1B可采用CCY14-1B的管道尺寸。

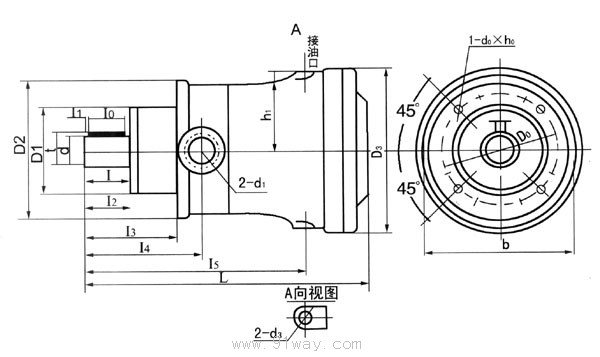

CY14-1B轴向柱塞泵安装尺寸2
