产品名称：

SCY型轴向柱塞泵

型号规格：

SCY型轴向柱塞泵

产品类别：

常规产品 -- 泵阀管件 -- 柱塞泵

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

更多分享

产品简介：

（点击小图查看大图）

SCY型轴向柱塞泵产品详细说明：

结构原理简述
SCY型轴向柱塞泵，其原理为转动手轮使变量活塞上下移动，带动变量头倾斜角变化，改变柱塞行程长短，达到变量的目的。这种变量型只适用于不频繁变量，而且不需要远距离操纵的情况下。

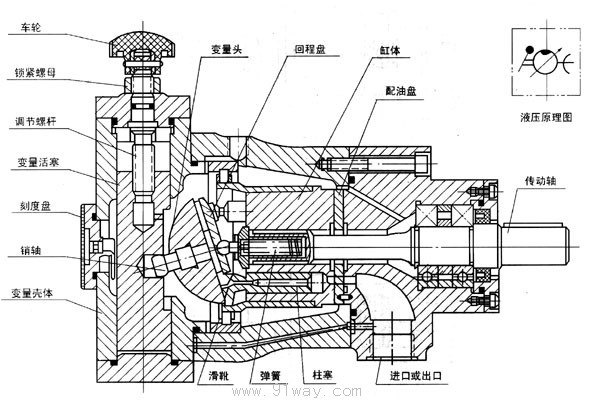

结构图

特性曲线

10.25（32）.40.63.（80） SCY14-1B（括号内为SGY）

160.250.（400）SCY14-1B

推荐管道尺寸（不可逆泵使用）
型号	进口	出口	回油口
10SCY14-1B	22×16	18×13	10×8
25.（32）SCY14-1B	34×24	28×20	10×8
40SCY14-1B	42×30	34×24	12×10
63.（80）SCY14-1B	50×38	42×30	12×10
160SCY14-1B	63×46	50×38	18×15
250SCY14-1B	75×55	63×46	18×15
（400）SCY14-1B	90×66	75×55	22×18

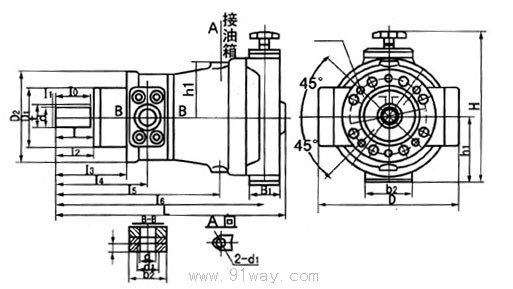

型号	b	b0 （N9）	b1	b2	b3	D0	D1 （f9）	D2	D3	d （h6）	d1	d2	d3	H
10SCY14-1B	142	8	50	88		100	75	125	150	25	M22×1.5		M14×1.5	231
25（32）SCY14-1B	172	8	66	100		125	100	150	170	30	M33×2		M14×1.5	266
40SCY14-1B	180	10	66	100		135	100	164	182	32	M39×2		M18×1.5	274
63（80）SCY14-1B	200	12	74	104		155	120	190	225	40	M42×2		M18×1.5	305
160SCY14-1B	340	16	100	120	90	198	150	240	300	55	50	64	M22×1.5	393
250（400）SCY14-1B	420	18	100	140	110	140	110	230	180	280	360	76	M22×1.5	470

型号	h1	h2	h3	L	I	I0	I1	I2	I3	I4	I5	I6	t	d0×h0
10SCY14-1B	71	91		295	40	30	4	41	86	109	194	258	28	M10×25深
25（32）SCY14-1B	83	101		362	52	45	4	54	104	134	246	317	32.5	M10×25深
40SCY14-1B	87	112		362	49	45	4	54	104	136	236	317	35	M10×25深
63（80）SCY14-1B	108	130		440	60	50	4	62	122	157	300	389	42.8	M12×25深
160SCY14-1B	141	165	25	595	106	100	4	110	180	230	411	533	59	M16×35深
250SCY14-1B	170	203	25	691	110	100	5	112	212	272	492	629	63.9	M20×45深
400SCY14-1B	170	203	25	701	110	100	5	112	212	277	502	629	63.9	M20×45深

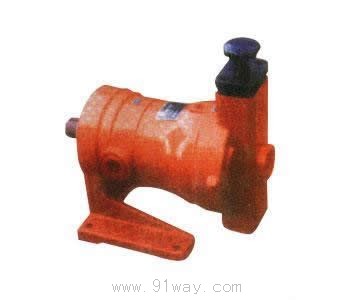

SCY型轴向柱塞泵

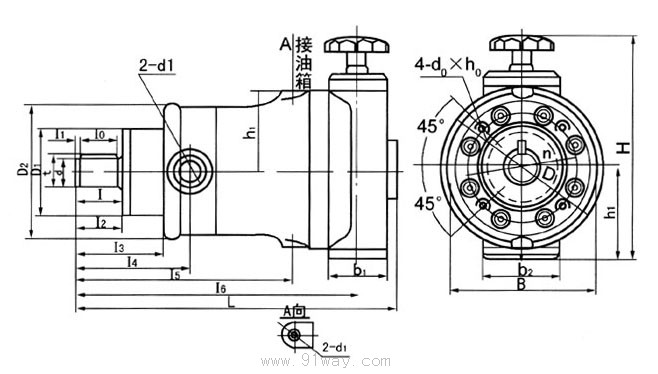

SCY型轴向柱塞泵（示意图）
