 产品简介：
（点击小图查看大图）
CCY型轴向柱塞泵产品详细说明：

概论
CCY型轴向柱塞泵将具有31.5Mpa压力的纯净的液压油输入到各种油压机、液动机等到液压系统中，以产生巨大的工作动力。
同时该油泵可以作为液压马达使用。根据需要，本油泵有多种变量形式。本油泵，油马达广泛用于船舶航空、矿山、冶金、压铸、锻造、机床的名类机械中，其特点是体积小、效率高、寿命长、设计先进、结构紧凑、维护方便。

结构图

CCY型轴向柱塞泵结构图

特性曲线

CCY型轴向柱塞泵特性曲线

10、25、（32）40、63（80）CCY14-1B（括号内为CGY）

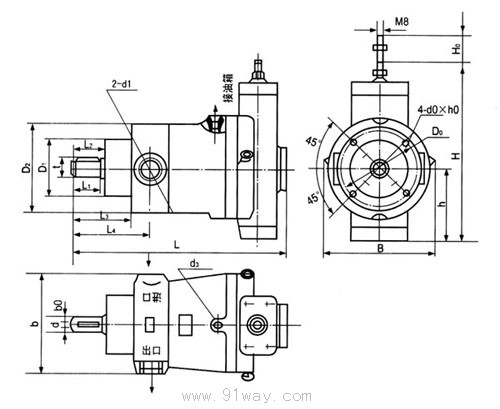

CCY型轴向柱塞泵外形尺寸

D的公差f9d的公差h6

泵的型号
进口
出口
10CCY14-1B
22×16
22×16
25（32）CCY14-1B
34×24
34×24
40CCY14-1B
42×30
42×30
63CCY14-1B
50×38
50×38


160、250、(400)CCY14-1B

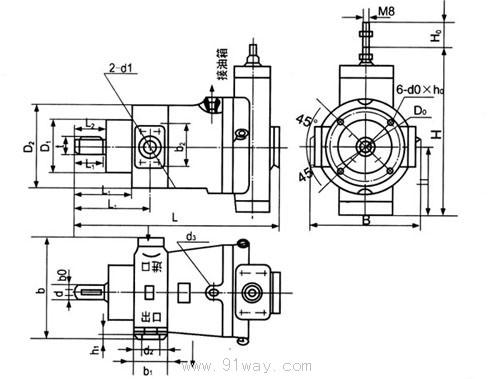

CCY型轴向柱塞泵安装尺寸

推荐使用管道尺寸（d外×d内）

泵的型号
进口
出口
160CCY14-1B
63×46
63×46
250CCY14-1B
75×55
75×55
400CCY14-1B
90×66
90×66

尺寸
型号
B
b
b0
b1
b2
D0
D1
D2
d
d1
d2
d3
H
h
h1
L
I1
I2
I3
I4
t
d0×h0
H0
10
172
142
8
100
75
125
25
M22×1.5
M14×1.5
227
92
295
40
41
86
109
28
M10×25
23.4
25
（32）
198
172
8
125
100
150
30
M33×2
M14×1.5
295
125
362
52
54
104
134
32.5
M10×25
34.6
40
CCY14-1B
198
172
10
135
100
150
32
M39×2
M18×1.5
295
125
362
52
54
104
134
35
M10×25
34.6
63
（80）
258
200
12
155
120
190
40
M42×2
M18×1.5
337
140
440
60
62
122
157
42.8
M12×25
41.4
160
322
340
16
90
160
198
150
240
55
50
64
M22×1.5
391
172
25
595
106
110
180
230
59.5
M16×35
42.8
250
CCY14-1B
385
420
18
110
180
230
180
280
60
55
76
M22×1.5
458
210
25
691
110
112
212
272
63.9
M20×45
55.6
400
385
420
18
110
180
230
180
280
60
65
76
M22×1.5
458
210
25
701
110
112
212
277
63.9
M20×45
55.6

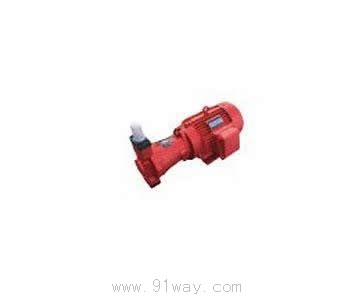

CCY型轴向柱塞泵
CCY型轴向柱塞泵（示意图）
