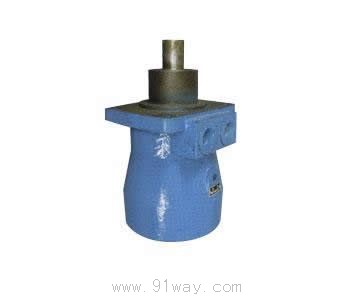

产品名称: XM-F40L/F75F轴向柱塞泵
型号规格: XM-F40L/F75F轴向柱塞泵
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 柱塞泵
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
XM-F40L/F75F轴向柱塞泵产品详细说明:

概述
XM-F40L、XM-F75F、TX-F75F斜盘式轴向柱塞马达,是可逆的液压元件。同一元件既可作油马达使用,又可作油泵使用(可直接与ZBD40、ZBD75泵互换使用)。这种马达具有结构紧凑、体积小、重量轻、工作压力高、效率高等优点。它同其它元件(阀、液压缸等)可组成闭式或开式液压系统。适用于工程机械、起重运输机械、建筑机械以及机床、船舶、矿山、冶金等各类机械。

该马达系精密元件,因此要求合理的使用和仔细地操作与维护。若使用不当,维护不良或操作错误,将会引起不应有的损坏或降低使用寿命。为此,希望用户在使用前仔细阅读本说明书。

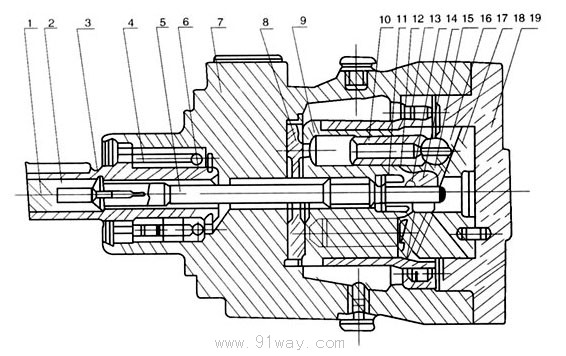

XM-F40L/F75F轴向柱塞泵结构图

马达外轴(3)同轴承(4)、(6)支承在壳体(7)上,内轴(5)通过花键一端与外轴联接,另一端与缸体(9)花键联接,启动及空载时缸体在弹簧(2)和(11)作用下与配油盘(8)保持一定的油膜接触,缸体另一端用轴承(13)支承在壳体上,缸体孔中有七个柱塞(10),柱塞的球形端部与滑靴(17)球窝包锁,通常在工作时滑靴受油液压力作用与斜盘(18)保持一定的油膜接触,但当自吸启动和转速突然升高时,油靴可能浮起,为了防止这种现象,在内轴端部受弹簧(11)作用的球铰(15)顶住回盘将滑靴压在斜盘表面。

型号
公称排量
mL/r
转速r/min
输出压力MPa
输入功率
KW
输出扭距
N.m
容积效率
ηv%
质量
先导
控制力
N
旧型号
额定
最高
额定
最高
XBSC-F75F
75
1500
2000
21
28
45
≥92
70
70
ZB-75
XBSC-F40L
40
2500
3000
21
28
38
≥92
35
70
ZB-40
XM-F75F
75
1500
2000
21
28
230
≥92
65
ZM-75
XM-F40L
40
2500
3000
21
25
120
≥92
29
ZM-40

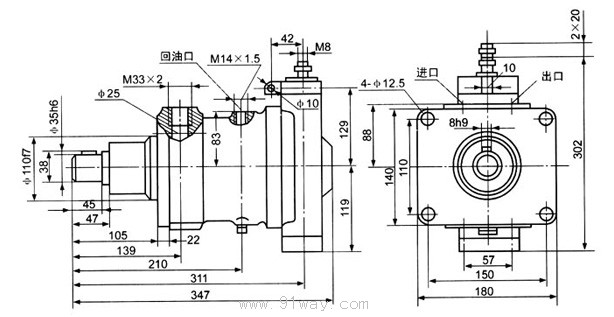

XM-F40L/F75F轴向柱塞泵外形尺寸1

XBSC-F40L手动伺服泵的外形及安装尺寸

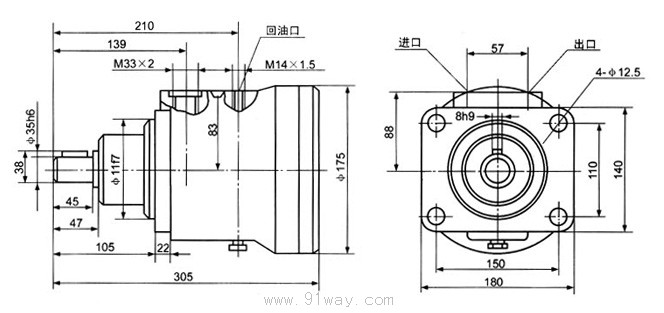

XM-F40L/F75F轴向柱塞泵外形尺寸2
XM-F40L定量泵(马达)的外形尺寸及安装尺寸

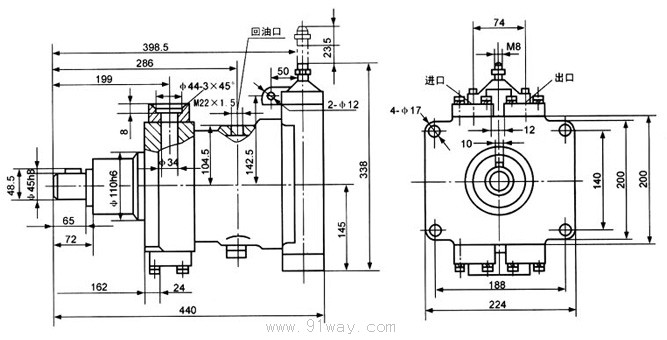

XM-F40L/F75F轴向柱塞泵外形尺寸3
XBSC-F75F手动伺服泵的外形

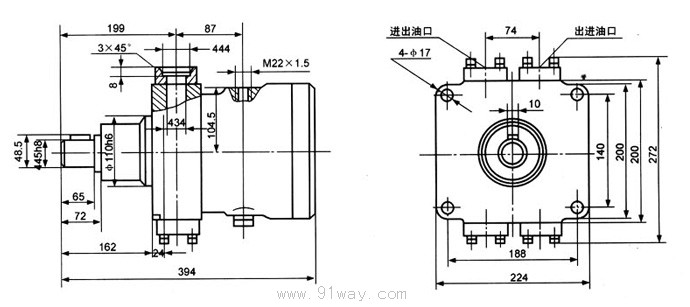

XM-F40L/F75F轴向柱塞泵外形尺寸4
XM-F75F定量泵(马达)的外形尺寸及安装尺寸


注意事项
1、工作条件
(1)马达的额定工作压力为21Mpa,尖峰压力(最高压力)为28MPa,但工作制度不大于10%,每次延续不超过1分钟。
(2)工作转速应按技术性能参数所规定的转速运转。
(3)马达进口管道流速≤2.5~5米/秒,出口管道流速≤1~2米/秒。
(4)马达正常工作温度范围T=15-65℃,最高不超过70℃(油箱中油的温度)。
(5)马达上端的油口应按规定的管道通径直接接管回油箱,管道阻力不应使壳体腔内压力超过0.5Mpa。
2、工作介质
(1)在环境温度15℃以上,可用N32、N46机床液压油,上稠40-2稠化液压油。
(2)在环境温度15℃以下,可用YH-10航空液压油(-30℃以上),上稠20-1稠化液压轴(-5℃以上)。
(3)为了避免马达内部精密零件非正常磨损,因此马达进油或回油系统装有过滤精度高于25μm的精密滤油器。
3、安装
(1)马达输出端与被驱动机械联接应用挠性联轴节,两轴的同轴度误差不大于0.1毫米。不允许采用链条、万向节等有冲击载荷的传动方式。
(2)不允许采用使马达传轴受径向力的传动方式。
(3)马达安装支架或基座应具有足够的刚度,以防振动变形而影响同轴度。
(4)安装管路及元件时应严格保持清洁。管道内不得有任何脏物混入,在油路中使用的油管,必须经耐压试验,(推荐二倍工作压力),并进行酸洗和表面处理。管路安装完毕后,要另用辅助油泵打循环油进行冲洗,一直到过滤器内无脏物为止。然后把主油泵装上使用。
(5)注意按传动轴的转向,确定进出油口管路联接方式。
4、运转
(1)运转前的装备:
a、检查马达安装是否正确,支架和传动机械的底座是否牢固。
b、从泄漏油口往壳体内灌满工作油,然后接上泄漏油管。
c、检查马达的转向与进出油口油管联接是否正确。
d、马达的回油管路应完全畅通。
(2)运转中注意事项:
a、初次使用或长期存放后运转不应立即满负荷启动运转。
b、根据马达所需转速、调定供油泵的变量偏角。
c、运转中应注意马达的泄漏量,如发现异常应立即停车检查。
d、运转过程中应检查油温及外壳温度,如发现温升超过规定范围应立即停车检查。
e、运转中系统的最高工作压力不得超过28Mpa。
