产品名称: ZBF型自吸式塑料磁力泵
型号规格: ZBF型自吸式塑料磁力泵
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 磁力泵
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZBF型自吸式塑料磁力泵产品详细说明:

ZBF型自吸式塑料磁力泵

最大流量:1.5~60立方/小时 扬  程:8~32米 功  率:0.37~15KW
ZBF型概述
   ZBF型自吸式塑料磁力传动离心泵简称(自吸塑料磁力泵)是结合新型纳米材料、自吸结构和磁力传动技术,并经过公司技术人员反复研究试验而成功的高新技术产品,具有自吸性能、耐腐蚀、无泄漏等优点。
   过流部件材质:PP(增强聚丙烯)、PVF2(聚偏二氟乙烯)
   联接方式:丝口、软管、活接、法兰
   流量Q:1.5~60m3/h
   扬程H:8~32m
   功率N:0.37~15kw
   介质温度(t):0~60℃
结构特点
   自吸塑料磁力泵采用外混式轴向回水结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着流速的减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气排净,使泵内形成一定的真空度,达到自吸的作用。
安装和使用
   1、自吸泵应水平安装不宜竖立,泵体不得承受管路重量,泵与管路应保持良好的密封,各紧固件无松动现象。
   2、拧开泵上方的加水螺栓,加入储液水不少于泵体容积的三分之二,旋紧螺栓。
   3、泵使用前应进行检查,电机转动灵活,电机旋转方向与转向标记一致,无卡滞及异常声响。
   4、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。
   5、泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。
注意事项
   1、因泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止无介质运转,同时应避免在工作中途停电后再启动时所造成的无介质运转。
   2、输送介质若含有固体颗粒,泵入口前要加过滤网,如含有铁磁质微粒,需加磁性过滤器(本厂有生产,属于选购件)。
   3、被输送的介质及其温度应在泵材允许范围内。自吸塑料磁力泵的使用温度 <60℃,进口压力不大于0.1MPa,最大工作压力为0.6MPa;
   4、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
   5、自吸塑料磁力泵长时间运行后,发现泵有异常情况(噪音大,震动加剧),应拆检轴承和端面动环的磨损情况,若轴承和泵轴的间隙、叶轮轴向窜动较大时,应更换轴承和轴向动环。
使用环境
   环境温度:-20~40℃;环境湿度:95%;海拔高度:不超过1000米(大于时应在订货时提出)。

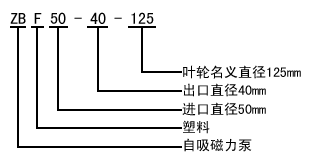

ZBF型自吸式塑料磁力泵型号意义
ZBF型自吸式塑料磁力泵型号说明

ZBF型自吸式塑料磁力泵性能参数
型 号
口径
流量
(m3/h)
扬程
(m)
吸程
(m)
电机功率
(kw)
转动
(r/min)
电压
(V)
进口
出口

    ZBF20-15-85

20
15
1.5
8
3.5
0.37
2900
380

    ZBF20-15-105

20
15
1.5
12.5
3.5
0.55
2900
380

    ZBF20-20-85

20
20
2
8
4.0
0.37
2900
380

    ZBF20-20-105

20
20
2
12.5
4.0
0.55
2900
380

    ZBF32-25-105

32
25
3.2
12.5
4.0
1.1
2900
380

    ZBF32-25-125

32
25
3.2
20
4.0
1.5
2900
380

    ZBF32-25-160

32
25
3.2
32
4.0
2.2
2900
380

    ZBF32-32-105

32
32
4.5
12.5
4.0
1.1
2900
380

    ZBF32-32-125

32
32
4.5
20
4.0
1.5
2900
380

    ZBF32-32-160

32
32
4.5
32
4.0
2.2
2900
380

    ZBF40-32-105

40
32
6.3
12.5
4.5
1.5
2900
380

    ZBF40-32-125

40
32
6.3
20
4.5
2.2
2900
380

    ZBF40-32-160

40
32
6.3
32
4.5
3
2900
380

    ZBF40-40-105

40
40
8
12.5
4.5
1.5
2900
380

    ZBF40-40-125

40
40
8
20
4.5
2.2
2900
380

    ZBF40-40-160

40
40
8
32
4.5
3
2900
380

    ZBF50-40-125

50
40
12.5
20
4.5
3
2900
380

    ZBF50-40-160

50
40
12.5
32
4.5
4
2900
380

    ZBF50-50-125

50
50
15
20
4.0
3
2900
380

    ZBF50-50-160

50
50
15
32
4.0
4
2900
380

    ZBF65-50-125

65
50
25
20
4.0
5.5
2900
380

    ZBF65-50-160

65
50
25
32
4.0
7.5
2900
380

    ZBF65-65-125

65
65
30
20
4.0
5.5
2900
380

    ZBF65-65-160

65
65
30
32
4.0
7.5
2900
380

    ZBF80-65-125

80
65
50
20
4.0
11
2900
380

    ZBF80-65-160

80
65
50
32
4.0
15
2900
380

    ZBF80-80-125

80
80
60
20
4.0
11
2900
380

    ZBF80-80-160

80
80
60
32
4.0
15
2900
380


ZBF型自吸式塑料磁力泵
