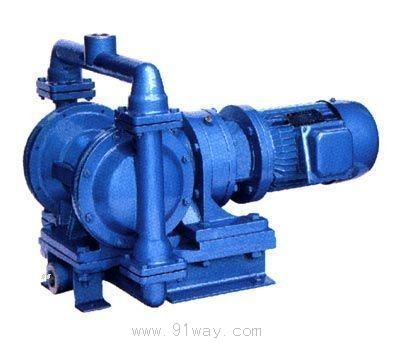

NBD型电动隔膜泵产品详细说明：

性能及特点：
具有自吸能力、无泄漏无堵塞、可发空转，低噪音、结构紧凑、改进型产品　
应用范围：
冷却系统 工来清洁 水立养殖 环境保护 农药配置系统 水处理（水净化）　
材质：
不锈钢 铸铁 铝合金 衬四氟
　
主要性能规格：

型号	流量 （米3/时）	吸程 （米）	扬程 （米）	出口压力 Kgf/Cm2	电机功率 转/KW	使用温度 ℃		泵进出口 尺寸	重量 Kg	备注
						铸铁	不锈钢
NBD-10	0.5	3	30	3	1450/0.55	90	150	3/8〃丝扣	50
NBD-15	0.75	3	30	3	1450/0.55	90	150	1/2〃丝扣	50
NBD-25	3.5	4	30	3	1450/1.5	90	150	1〃丝扣	170
NBD-40	4.5	4	30	3	1450/2.2	90	150	11/2〃丝扣	180
NBD-50	6.5	4.5	30	3	1450/4	90	150	50mm法兰	400
NBD-65	8	4.5	30	3	1450/4	90	150	65mm法兰	400
NBD-80	16	5	30	3	1450/5.5	90	150	80mm法兰	610
NBD-100	20	5	30	3	1450/5.5	90	150	100mm法兰	610

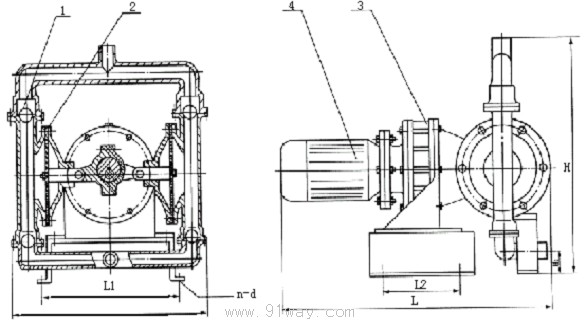

安装尺寸图：

型号	L1	L2	n-d	L	H	H1
NBD-10	250	250	φ12×4	580	290	50
NBD-15	250	250	φ12×4	580	290	50
NBD-25	250	180	φ14×4	675	500	60
NBD-40	250	180	φ14×4	675	500	60
NBD-50	290	220	φ16×4	845	780	85
NBD-65	290	220	φ16×4	845	780	85
NBD-80	370	250	φ18×4	1000	990	96
NBD-100	370	250	φ18×4	1000	990	96

性能参数：
流量Q：0.5-20立方米/小时　　　
扬程H:0-30m　　　 　　　　　　
口径:￠10-￠100　　　　　　　
温度范围T:-20－150℃ 　　　　
转速N:1450r/min
隔膜材料特性：

隔膜品种 介质种类	丁睛橡胶	氯丁橡胶	氟橡胶	聚四氟乙烯	食品橡胶
发烟硝酸	×	×	△	△
浓硝酸	×	×	△	△
浓硫酸	×	×	○	△
浓盐酸	×	△	△	△
浓磷酸	×	△	△	△
浓醋酸	×	×	×	△
浓氢氧化钠	○	○	△	△
无水氨	△	△	△	△
稀硝酸	×	×	○	△
稀硫酸	△	△	△	△
稀盐酸	×	○	△	△
稀磷酸	×	×	△	△
稀氢氧化钠	○	○	△	△
氨水	△	△	×
苯	×	×	○	○
汽油	○	○	○	○
石油	△	×	○	○
四氯化碳	○		○	○
二硫化碳	○		×	○
乙醇	○	○	○	○
丙铜	×	△	×	○
甲酚	×	△	△	○
乙醛	×	×	△	○
乙苯	×	×	△	○
丙烯晴	△	△	×	○
丁醇	○	○	○	○
丁二烯	○	×	△	○
苯乙烯	×	×	△	○
醋烯乙酯	×	×	×	○
醚	×	×	×

订货须知：
①产品名称与型号
②口径
③扬程（m）
④流量
⑤电机功率（KW）
⑥转速（r/min）
⑦电压〔V〕
⑧吸程（m）
⑨是否带附件以便我们的为您正确选型

结构示意
