产品名称：

42BYG系列步进电机

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 混合式步进电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

42BYG系列步进电机产品详细说明：

42BYG系列步进电机

技术参数

步距角 Step Angle----------------------- -1.8deg
环境温度 Ambient Temperature---------- -25～+40℃
温升 Temperature Rise------------------------ 85K
绝缘电阻 Insulation Resistance 500V DC 100MΩ MIN
绝缘等级 Insulation Class---------------------- B

技术数据

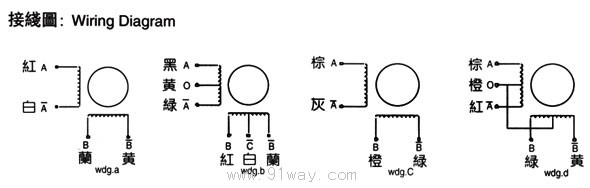

型号	电压	电流	电阻	电感	最大静力矩	定位力矩	转动质量	重量	接线图	外型尺寸
型号	电压	电流	电阻	电感	最大静力矩	定位力矩	转动质量	重量	接线图	L	L1	L2
	(V)	(A)	(Ω)	(mh)	(g.cm)	(g.cm)	(g.cm2)	(kg)
42BYG014	8.5	0.45	19	13	1300	< 150	20	0.2	b	34	24	200
42BYG015	12	0.4	40	18	1250	< 150	20	0.2	b	34	16	500
42BYG016	12	0.16	75	40	900	< 150	20	0.2	d	34	17	400
42BYG017	6.3	0.42	15	16	1400	< 150	20	0.2	a	34	13	500
42BYG228	12	0.4	40	22	2000	< 200	22	0.24	f	38	24	480
42BYG304	12	0.3	40	80	2800	< 200	30	0.26	c	44	20	200
42BYG401	6.0	0.8	7.5	2.2	2300	< 280	36	0.29	b	48	13.5	110

* 以上表中所列仅为代表性产品

42BYG系列步进电机

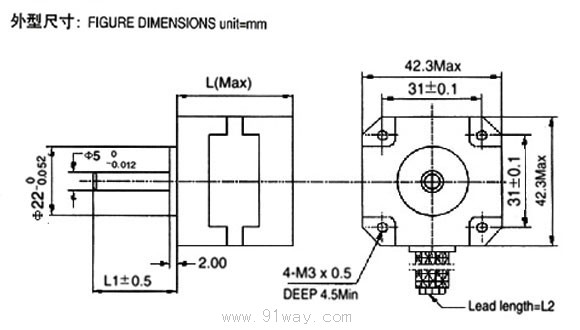

42BYG系列步进电机（示意图）
