产品名称: 57BYG系列步进电机
型号规格: 57BYG系列步进电机
  放大图片 放大图片
产品类别: 常规产品 -- 电机产品 -- 混合式步进电机
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
57BYG系列步进电机产品详细说明:
57BYG系列步进电机技术参数
步距角 Step Angle----------------------- -1.8deg
环境温度 Ambient Temperature--------- -25~+40℃
绝缘等级 Insulation Class--------------------- B

型号 电压 电流 电阻 电感 最大静转矩 长度 接线图 转动质量 重量
  (V) (A) (Ω) (mh) (N.cm) (mm) (g.cm2) (kg)
57BYG007  12 0.38 32 30 29.4 41 A 60 0.45
57BYG008  4.0 1.3 3.1 4.4 49.0 51 A 118 0.6
57BYG009  2.4 2.4 1.0 1.5 58.8 56 A 145 0.65
57BYG060  2.6 2.0 1.3 3.0 61.0 51 B 118 0.6
57BYG061  6.0 0.5 12 24 35.0 41 C 60 0.45
57BYG096  2.7 3.0 0.9 1.3 85.0 56 C 145 0.65
57BYG070  5.4 1.5 3.6 6.0 88.0 76 A 230 1.00
57BYG707  4.1 2.3 1.8 6.5 140.0 76 C 230 1.00

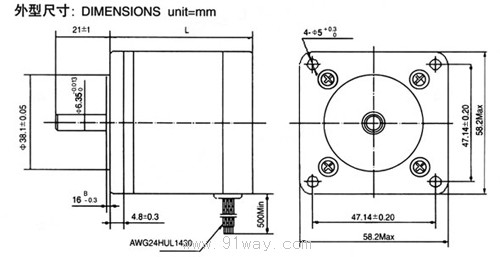

57BYG系列步进电机外形尺寸

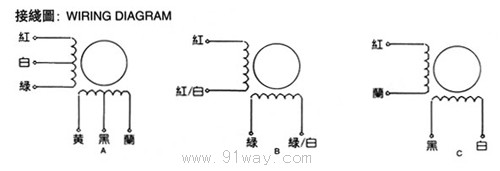

57BYG系列步进电机接线图

型   号
Model

相数
Phases

保持转距
Holding
Torque
(N.cm)

电压
Rated Voltage
(V)

电流
Rated
Current
(A)

电阻
Phase
Resistance
(Ω)

电感
Phase
Inductance
(mH)

转动惯量
Rotor
Inertia
(g.cm²)

定位力矩
Detent
Torque
(N.cm)

重量
Motor
Weight
(kg)

接线图

57BYG007

4

29.4

12

0.38

32

30

60

3.33

0.45

a

57BYG007-4

4

34.3

12

0.38

32

30

118

5.88

0.6

a

57BYG008

4

49

4

1.3

3.1

4.4

118

5.88

0.6

a

57BYG009

4

58.8

4

2.4

2.4

1

145

7.06

0.65

a

57BYG060

2

61.74

2.6

2

1.3

3

118

5.88

0.6

b

57BYG061

2

29.4

6

0.5

12

24

60

3.33

0.45

c

57BYG066

4

41.16

6

0.85

7.1

9

118

5.88

0.6

a

57BYG069

4

58.8

6

1.2

5

8

145

7.06

0.65

a

57BYG070

4

88.2

5.4

1.5

3.6

6

230

9.8

1.0

a

57BYG084

4

58.8

12

0.6

20

22

145

7.06

0.65

a

57BYG085

2

35.28

12

0.38

32

62

60

3.33

0.45

d

57BYG106

2

68.6

8.4

0.7

12

30

145

7.06

0.65

c

57BYG601

4

58.8

2.25

2.25

1.0

2

145

7.06

0.65

e

57BYG602

4

58.8

4.2

1.5

2.6

5

145

7.06

0.65

f

57BYG701

4

88.2

3.36

2.0

1.68

2

230

9.8

1.0

e

57BYG系列步进电机外型图

57BYG系列步进电机
