产品名称: 2XZB型直联式旋片式真空泵
型号规格: 2XZB型直联式旋片式真空泵
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 真空泵
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
2XZB型直联式旋片式真空泵产品详细说明:

2XZB型旋片式真空泵双级高速直联结构旋片式真空泵(以下简称泵)。旋片式真空泵有独立油泵制润滑。偏心地装在泵腔内的转子,及转子槽内的旋片。转子带动旋转时,旋片紧贴腔壁,把进、排气口分隔开来,并使进气积腔容积周期性地扩大而吸气,排气腔容积则周期性地缩小而压缩气体,推开排气阀排气,从而获得真空。图一为单级泵的工作原理示意图。双级是两个单级串联而成。
2XZB型旋片式真空泵装有气镇阀,具有延长泵油使用时间和防止泵油混水的作用。

使用范围
1、高真空度6x10-2Pa;
2、结构紧凑,体积小,重量轻;
3、噪音低、振动小等优点;
4、旋片式真空泵适用于作扩散泵的前级泵,而且更适用于精密仪器配套和实验室使用。例如:质谱仪器,冰箱流水线,真空冷冻干燥机等;
5、不能用于抽除含氧过高的、有爆炸性的、对金属有腐蚀性的、对真空油起化学反应的以及含有颗粒,尘埃的气体,也不能作为输送泵及压缩泵使用;

型号意义

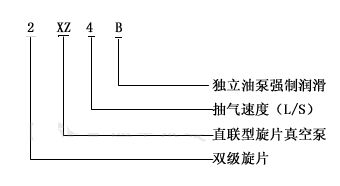

2XZB型直联式旋片式真空泵型号说明

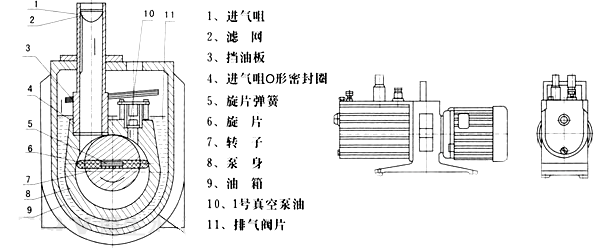

2XZB型直联式旋片式真空泵结构说明

2XZB型直联式旋片式真空泵结构图



性能参数

型 号

2XZ-2B

2XZ-4B

2XZ-6B

2XZ-8B

2XZ-15B

抽气速度(升/秒)

2

4

6

8

15

极限真空(Pa)

气镇关

6.0×10 -2

气镇开

1.33

转 速(转/分)

1400

工作电压(伏)

380/220

380/220

380/220

380/220

380/220

电动功率(千瓦)

0.37

0.55

0.75

1.1

1.5

进气口直径(毫米)

φ25

φ25

φ25

φ40

φ40

用油量(升)

0.4

0.4

0.48

0.55

0.55

泵油温升(℃)

≤40 ℃

外形尺寸

560

570

570

600

690

190

190

190

230

230

230

230

230

420

420

产品重量(公斤)

23

30

40

70

90

2XZB型直联式旋片式真空泵
