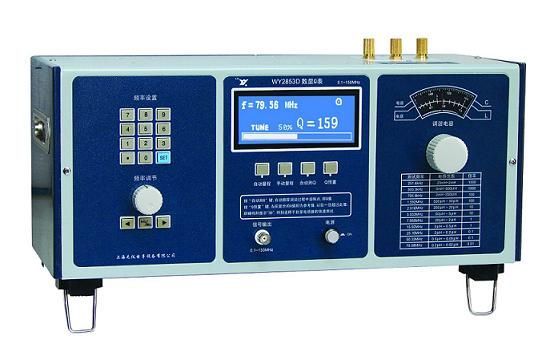

WY2853D型数显Q表(50kHz-150MHz)产品详细说明：

WY2853D型数显Q表(50kHz-150MHz)是一种基于串联谐振原理工作的50kHz～150MHz高频阻抗测量仪器，对电感器，电容器，绝缘材料等进行高频的有效电感，Q值，电容值和ε，tanδ测量。WY2853D数显Q表在原有 WY2853 Q表基础上进行了智能数字化，拓宽了测量范围，机械结构长寿命方面等进行了提高，本Q表依照国家计量检定规程：“JJF1073-2000高频Q表校准规范”执行。

一 特点：
◎ 本公司创新的自动Q值读取技术，使测Q精度和速度大大提高。
◎ DPLL合成发生测试信号，数字设置和连续调节信号频率。
◎ 调谐回路残余电感8nH，保证高频时直读Q值的误差较小。
◎ 特制LCD屏菜单式显示多参数：Q值，测试频率，调谐状态等。
◎ Q值量程自动/手动量程控制。
◎ 数字化Q值预置，能提高批量测试的可靠性和速度。
◎ 独立50kHz～150MHz信号源输出口，所以本机又是一台150MHz的合成信号源，频率准确度±50ppm，稳定度±10ppm。

二 WY2853D型数显Q表(50kHz-150MHz)主要技术指标：
2.1 工作频率范围：50kHz～150MHz，五位有效数显。
2.2 Q值测量范围： 1～1000；分1～30，10～100，30～300，100～1000 四档。
2.3 Q值固有误差： ±5%±3% 满刻度值。
2.4 有效电感测量范围： 0.02µH～200mH。
2.5 电感测量误差：≤3%±0.01µH
2.6 调谐电容特性：
2.6.1可调电容范围：13pF～220 pF。
2.6.2 精确度： ±1% 或0.5pF。
2.6.3 电容量测量范围：1pF～200pF。
2.6.4 电容测量误差：±1%±0.5pF。
2.6.5 残余电感值：约8nH。
2.7 Q预置功能：
2.7.1Q预置范围： 5～999均可。被测件达到预置值后有“GO”显示和蜂鸣声提示。不合格件则显示“NO GO”。
2.8 外形尺寸及重量：415×180×170（mm）,7kg。
