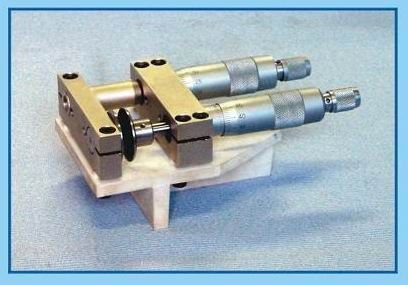

WY914介质损耗测试装置产品详细说明：

1 特点
WY914介质损耗测试装置和WY2850系列Q表（最佳Q表是WY2851D或WY2853D）及电感器配用。能对绝缘材料进行高频介质损耗角正切值和介电常数的测试。
2 工作特性
2.1 平板电容器：
2.1.1 极片尺寸：
φ25.4mm
2.1.2 极片间距可调范围和分辨率：
≥10mm，±0.01mm
2.2 圆筒电容器：
2.2.1 电容量线性：
0.33PF/mm±0.05PF。
2.2.2长度可调范围和分辨率：
0~20mm，±0.01mm
2.3 夹具插头间距：
25mm±1mm
2.4 夹具损耗角正切值：
≤4×10-4（1MHz时）
3 工作原理
本测试装置是由二只测微电容器组成。平板电容器一般用来夹被测样品。圆筒电容器是一只分辨率高达0.0033PF的线性可变电容器。配用Q表作为指示仪器。绝缘材料的损耗角正切值是通过被测样品放进平板电容器和不放进样品的Q值变化，由圆筒电容器的刻度读值变化值而换算得到的。同时，由平板电容器的刻度读值变化而换算得到介电常数。
