产品名称：

LYX系列稀土永磁直流力矩电动机

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 直流力矩电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

LYX系列稀土永磁直流力矩电动机产品详细说明：

LYX系列稀土永磁直流力矩电动机是采用稀土永磁体(钐钴或钕铁硼)制成的高性能永磁直流力矩电动机。具有低转速、大扭矩、反应速度快、特性线性度好、力矩波动小等特点，而且结构紧凑。可不经齿轮减速，直接驱动负载。是一种高精度伺服系统执行元件。
根据用户要求，电机可配低速测速发电机或光电编码器组成组合单元，并可提供伺服驱动器，形成高精度宽调速伺服系统。
应用场合：机器人机器手、电机拖动实验台、微丝卷绕、纸张及布匹卷绕、自动平滑门、柴油机发电机组油门制、金属拉丝、实验机械、数控机床、电火花机床、线切割机床、小车驱动等。。。。

LYX系列稀土永磁直流力矩电动机技术数据

型号	峰值堵转				最大空载	连续堵转
型号	转矩（ N · M ）	电流（ A ）	电压（ V ）	功率（ W ）	转速（ r/min ）	转矩（ N · M ）	电流（ A ）	电压（ V ）	功率（ W ）
55LYX01	0.42	8.9	12	106.8	2000	0.14	2.97	4	11.88
55LYX02	0.42	4.2	27	113.4	2000	0.14	1.4	9	12.6
55LYX03	0.84	11	12	132	1500	0.28	3.7	4	14.8
55LYX04	0.84	5.6	27	151.2	1500	0.28	1.87	9	16.83
70LYX01	0.5	3.8	27	102.6	1500	0.2	1.5	11	16.5
70LYX02	0.5	2.4	48	115.2	1500	0.2	0.96	19	18.24
70LYX03	1.2	5.8	27	156.6	1050	0.5	2.3	11	25.3
70LYX04	1.2	3.1	48	148.8	1050	0.5	1.2	19	22.8
70LYX05	2	7.4	27	199.8	890	0.7	2.7	11	29.7
70LYX06	2	4.8	48	230.4	890	0.7	1.7	19	32.3
90LYX01	0.7	2.5	27	67.5	750	0.4	1.4	12	16.8
90LYX02	0.7	1.5	48	72	750	0.4	0.8	20	16
90LYX03	2.2	6.2	27	167.4	630	0.85	2.5	12	30
90LYX04	2.2	3.6	48	172.8	630	0.85	1.4	20	28
90LYX05	3.2	7	27	189	480	1.3	2.8	12	33.6
90LYX06	3.2	4.2	48	201.6	480	1.3	1.6	20	32
90LYX07	4.2	8.7	27	234.9	460	1.7	3.5	12	42
90LYX08	4.2	4.4	48	211.2	460	1.7	1.8	20	36
95LYX01	2.5	8	27	220	726	1	3.26	10.8	35.2
95LYX02	2.5	4.85	48	232.8	768	1	1.94	19.2	37.2
95LYX03	4.2	10.6	27	286.2	550	1.6	4.24	10.8	45.8
95LYX04	4.2	6.37	48	305.8	600	1.6	2.45	18.5	45.3
95LYX05	6	6.2	80	496	720	2	2	26	52
95LYX06	5	11.2	27	302.4	490	2	4.48	10.8	48.4
95LYX07	5	5.9	48	283.2	490	2	2.36	19.2	45.3

110LYX01	3.33	8.8	27	237.6	520	1.39	3.67	11.25	41.29
110LYX02	3.33	4.3	48	206.4	520	1.39	1.79	20	35.8
110LYX03	5	8.8	27	237.6	400	2.1	3.67	11.25	41.29
110LYX04	5	5.5	48	264	400	2.1	2.29	20	45.8
110LYX05	6.66	10.6	27	286.2	350	2.78	4.42	11.25	49.73
110LYX06	6.66	6.25	48	300	350	2.78	2.6	20	52
130LYX01	5.5	10	27	270	420	2.3	4.17	11.25	46.91
130LYX02	5.5	5.85	48	280.8	420	2.3	2.44	20	48.8
130LYX03	8.25	11.3	27	305.1	330	3.44	4.7	11.25	52.9
130LYX04	8.25	6.7	48	321.6	330	3.44	2.8	20	56
130LYX05	11	15	27	405	300	4.85	6.25	11.25	70.31
130LYX06	11	8	48	384	300	4.85	3.33	20	66.6
160LYX01	11.8	10.2	27	275.4	190	5.9	5.1	13.5	68.85
160LYX02	11.8	5.9	48	283.2	190	5.9	2.95	24	70.8
160LYX03	23.6	15.1	27	407.7	140	11.8	7.55	13.5	101.925
160LYX04	23.6	8.7	48	417.6	140	11.8	4.35	24	104.4
160LYX05	30	15.5	27	418.5	120	20	10.23	18	184.1
160LYX06	30	9.5	48	456	120	20	6.28	32	201.0
160LYX09	19.6	5	48	240	120	11.76	3	28.8	86.4
200LYX01	19	7.2	48	345.6	155	9.5	3.65	24	87.6
200LYX02	19	5.45	60	327	155	9.5	2.72	30	81.6
200LYX03	38	9.64	48	462.72	110	19	4.82	24	115.68
200LYX04	38	7.9	60	474	110	19	3.95	30	118.5
250LYX01	30	9.3	48	446.4	120	15	4.65	24	111.6
250LYX02	30	7.1	60	426	120	15	3.55	30	106.5
250LYX03	60	12.6	48	604.8	100	30	6.3	24	151.2
250LYX04	60	10.8	60	648	100	30	5.4	30	162
250LYX05	90	17.5	48	840	80	45	8.75	24	210
250LYX06	90	14.5	60	870	80	45	7.25	30	217.5

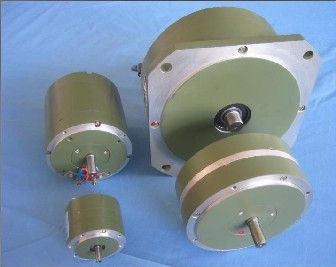

LYX系列稀土永磁直流力矩电动机（示意图）
