产品名称：

45LYX系列稀土永磁直流力矩电动机

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 直流力矩电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

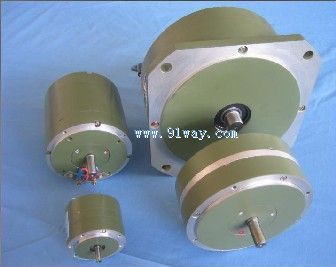

45LYX系列稀土永磁直流力矩电动机产品详细说明：

45LYX系列稀土永磁直流力矩电动机采用稀土永磁体——钕铁硼NdFeB或稀土Sm2（CoCuFeZr）17材料制成，具有快速响应、低转速、大力矩、特性线性度好、力矩波动小等特点；而且结构简单、紧凑，是一种高精度伺服系统功率元件。
根据用户要求，电机可配低测速发电机或光电编码器组成合单元，并可结合伺服驱动器，形成高精度宽调速或位置伺服系统。

技术参数：

型号	峰值堵转				最大空载	连续堵转
	转矩	电流	电压	功率	转速	转矩	电流	电压	功率	质量
	（N·M）	（A）	（V）	（W）	（r/min）	（N·M）	（A）	（V）	（W）	（kg）
45LYX01	0.22	7.7	12	92.4	3300	0.064	2.26	3.53	7.9778	0.3
45LYX02	0.22	3.4	27	91.8	3300	0.064	1	7.94	7.94	0.3
45LYX03	0.44	9.7	12	116.4	2200	0.13	2.85	3.53	10.0605	0.45
45LYX04	0.44	5.6	27	151.2	2200	0.13	1.65	7.94	13.101	0.45

外形及安装尺寸：
1.组装式

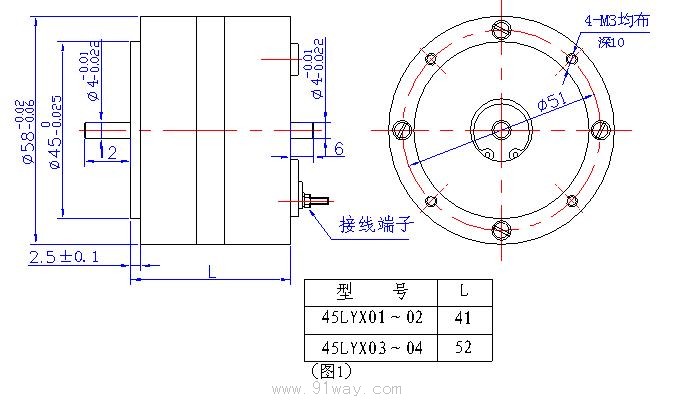

（a）端部止口及螺孔安装，安装形式如（图1）

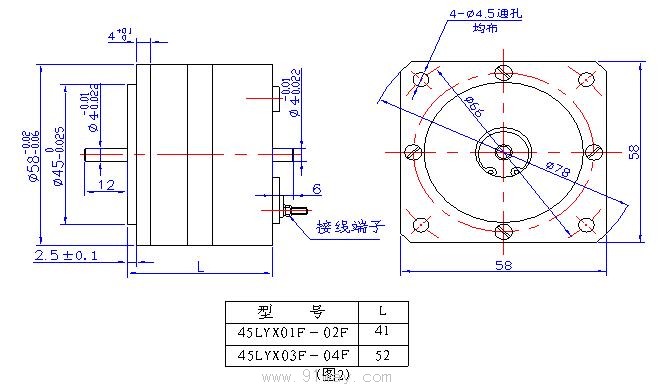

（b）方形凸缘安装，安装形式如（图2）

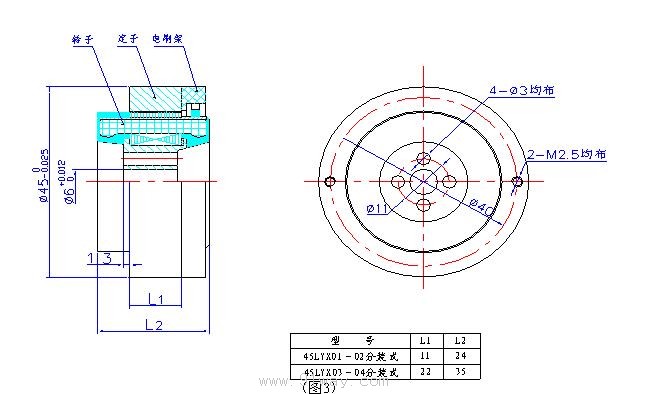

2．分装式
安装尺寸应符合（图3）

45LYX系列稀土永磁直流力矩电动机

45LYX系列稀土永磁直流力矩电动机（示意图）
