CT□(3AV3)弹簧操动机构产品详细说明：

CT□（3AV3）弹簧操动机构可供操作ZN□85-40.5(3AV3)型户内高压真空断路器之用，其性能符合GB1984-89《交流高压断路器》和本产品“技术要求”。其主要指标达到或超过“IEC”标准。本机构系户内型，储能方式具有电动储能和手动储能两种，分闸操作有分闸电磁铁，（可配过电流脱扣器）及手动按钮操作三种。
合闸操作有合闸电磁铁和手动操作两种，机构表面经阳极电泳漆处理具有极高的防腐性能。

CT□（3AV3）弹簧操动机构主要技术参数

1. 储能电机其技术参数如下：（见下表）

型 号	额定电压		额定输出功	正常工作电压
ZYG-66	-110V	-220V	≤230W	85%～110%额定电压

2. 分合闸电磁铁技术参数如下：

额定工作电压	-110	－220
额定工作电流	1.05	0.96
额定电功率	<115	<210
20℃时线圈电阻值（Ω）	105±3	230±5
正常工作电压范围	65%～120%额定工作电压应可靠分闸 小于30%额定工作电压时不得分闸

3. 机构的输出转角约51.5度

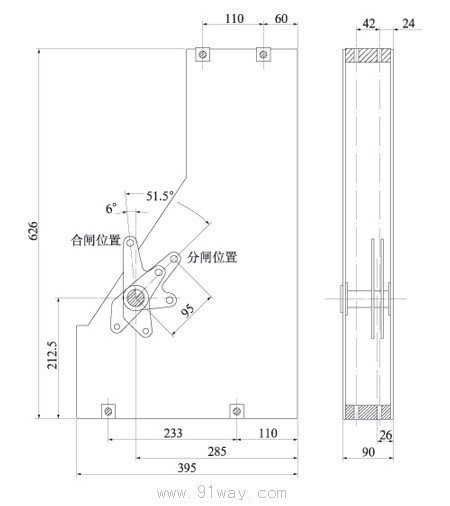

3VA3专用机构安装位置图：

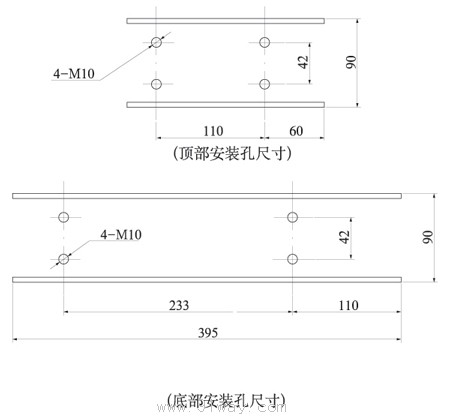

CT□（3AV3）弹簧操动机构安装尺寸图：
