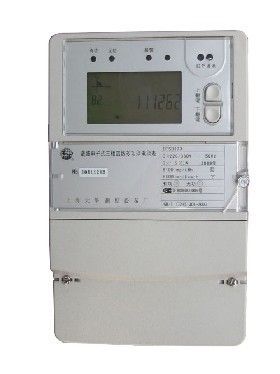

DTSDI79型三相电子式多功能载波电能表产品详细说明：

1．产品介绍
DTSDI79型三相电子式多功能载波电能表是采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况设计制造的考核仪表。该电能表适用于中小用户的复费率电能表，非普通工业三相计量点考核的多功能电能表。
DTSDI79型三相电子式多功能载波电能表其性能指标符合GB/T17215《1级和2级静止式交流有功电能表》、DL/T698—1999《低压电力用户集中抄表系统技术条件》各项技术要求，其通信符合DL/T645《多功能表通信规约》的要求。
该表能分时计量有功电量、需量，以及无功电能；根据需要显示各项数据；通过载波、红外接口或RS485接口进行通讯，完成运行参数的监测，实现各种数据记录存储等功能。

2.功能特点
计量功能
1)分时计量正、反向有功电能（有功计量方式可设置），并存储当前、上月、上上月数据；
2）分时计量正、反向无功电能（无功计量方式可设置），并存储当前、上月、上上月数据；
3）计量有功总电能、无功总电能，并存储当前、上月、上上月数据；
4）分时计量四象限无功电能，并存储当前、上月、上上月数据；
5）分时计量正、反向有功最大需量及发生时间，并存储当前、上月、上上月数据；
6）分时计量正、反向无功最大需量及发生时间，并存储当前、上月、上上月数据；
7）最大需量周期5、10、15、30、60分钟可选。
Ø复费率功能
1）可编程4种费率，12个时段，5个日时段表，4个时区，12个公共假日及春节三天；
2）具有备用时段功能（日期年≥96时不切换），并同时记录切换次数、切换时间及切换时的电量，普通校时后立即进行费率切换；
3）外置时钟芯片具有日历、计时和周年自动切换功能，同时具备温度补偿功能。

显示功能
1）液晶显示，在－30℃～+55℃温度范围内能清晰显示；
2）具有参数自动轮显功能，轮显的参数及时间、顺序可任意设置；
3）具有按键显示功能，显示内容及顺序可任意设置；
4）用遥控器可查看任意一项数据内容；
5）具有背光功能，通过遥控器或按键操作点亮背光，停电唤醒时背光是否被激活可设置；
6）具有每分钟自动显示自检信息码的功能。
Ø通讯功能
1）电表具有两个RS485接口和一个红外通讯接口和一个载波通讯接口，PC机或掌上电脑可同时通过三个通讯接口与电表进行通讯，真正实现三方通讯互不干扰，红外广播校时无需受编程开关限制；
2）RS485接口与电表内部实行电气隔离，并设计有防雷击电路；
3）通讯规约参照DL/T645；
4）485①口和485②口均具有动态波特率通讯功能；
5）满足《黑龙江省电能信息采集与管理系统》载波打包数据的通讯功能。

输出功能
1）具有有功、无功测试脉冲输出，正、反向有功和正、反向无功脉冲测试（远动）口输出功能；
2）具有多功能输出功能，可实现1Hz时钟、需量周期更替信号、时段切换信号、远动、超负荷跳闸等输出功能；
3）具有报警灯和蜂鸣器报警功能，蜂鸣器受声控报警状态字控制。

事件记录功能
1）实时测量A、B、C三相电压、电流、功率、频率等有效值；
2）具有失压、全失压、断相、失流、过压、欠压、过流、停来电、编程、需量清零、广播校时、开表/端盖、电压合格率等事件记录功能，自检错误代码、设置密码、闭合仪表内设置开关功能；
3)具有最近9次数据总清前的电量冻结记录功能。

特殊功能
1）具有停电按钮唤醒功能、红外和光唤醒功能，光唤醒为可选（停电3天内）并可以停电唤醒红外抄表；
2）具有故障信息提示、报警（液晶、报警灯）功能；
3）负荷代表日整点电能记录功能；
4）具有电量数据包功能；
5）具有负荷曲线记录功能（最多可记录2类负荷），负荷曲线冻结时间可设置，可通过PC机将数据抄回；
6）具有最近48小时数据冻结功能,停电期间冻结数据补零；
7）具有即时冻结，零点冻结，时区结束电能冻结功能；
8）可选开盖记录功能；
9）具有今日和昨日0:00～23:00整点正向有功电能冻结功能。

3.技术指标
规格型号与脉冲常数对照表

型 号	类 别	参比电压Un (V)	额定电流In (A)	有功脉冲常数(imp/kWh)	无功脉冲常数(imp/kvarh)
DTSDI79	三相四线	3×220/380	3×1(2)	12800	12800
			3×1.5(6)	6400	6400
			3×5(10)	1600	1600
			3×5(20)	1600	1600
			3×5(40)	1600	1600
			3×10(40)	1600	1600
			3×10(60)	400	400
			3×15(60)	400	400
			3×20(80)	800	800
			3×30(100)	200	200

准确度等级有功0.5S级1.0级无功2.0级
额定频率50Hz
起动电流有功0.001In(0.5级)0.002In(1.0级)无功0.003In(2.0级)
潜动具有防潜动逻辑设计
外型尺寸293mm´175mm´80mm（大表尾）、263mm´175mm´80mm（小表尾）
重量约2.4kg
电气参数

正常工作电压	0.8Un～1.1Un
极限工作电压	0.75Un～1.2Un
电压线路功耗	≤ 2W和5VA
电流线路功耗	＜1VA
数据备份电池电压	3.6VDC
停电抄表电池电压	6.0VDC

费率工作参数

时钟准确度(日误差)	≤ 0.5S
电池容量	≥ 1000mAh
停电后数据保存时间	≥ 10年(用新电池)

气候条件

正常工作温度	-25℃～+55℃
极限工作温度	-40℃～+70℃
存贮和运输温度	-40℃～+70℃
存储和工作湿度	≤ 85%

技术参数

费率数	4
时段数	12
计度范围	0～999999.99 kWh ，0～999999.99 kvarh
显 示	液晶
通讯波特率	RS485①口：1200bps～9600 bps、RS485②口：1200bps 红外接口：1200bps
通讯规约	《DL/T645多功能电能表通信规约》或地方规约
