产品名称：

YBS,DSB型刮板输送机用隔爆型三相电动机

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 防爆电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

YBS,DSB型刮板输送机用隔爆型三相电动机产品详细说明：

YBS,DSB型刮板输送机用隔爆型三相电动机适用于煤矿井下驱动乔板输送机、带式输送机、转载机、破碎机等机械设备。防爆性能符合
GB3836《爆炸性气体环境用电气设备》的规定。防爆标志为“ExdI”

产品相关参数：
额定电压： 380V/660V 、600V/1140V
额定频率：50Hz
绝缘等级：F （或H级）
防护等级：IP44（接线盒IP54）
安装形式：B3、B5、B10等

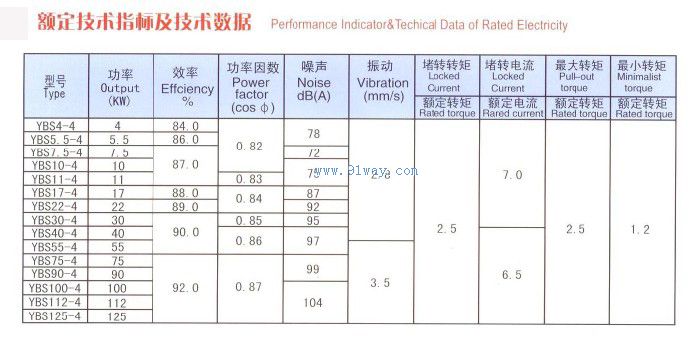

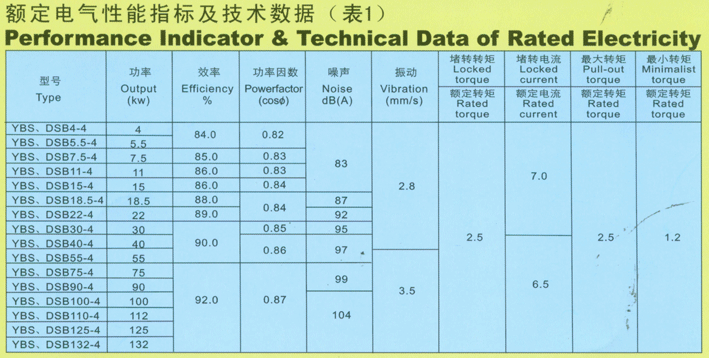

YBS、DSB系列技术数据:

功率（kW）	型号	电流（ A） (380V时)	额定转速（r/min）	重量（kg）	功率（kW）	型号	电流（A） (380V时)	额定转速 (r/min ）	重量（ kg ）
4	DSB4	8.5	1450	110	55	DSB55	105	1475	520
7.5	DSB7.5	15.4	1460	140	75	DSB75A	141.8	1475	675
10	DSB10	21.3	1460	170	75	DSB75B	141.8	1475	698
13	DSB13	25.5	1465	205	90	DSB90A	170.5	1480	850
17	DSB17	33.8	1465	230	90	DSB90B	170.5	1480	875
22	DSB22	41.1	1470	260	110	DSB110A	205.8	1485	1050
30	DSB30	55.4	1470	345	110	DSB110B	205.8	1485	1085
40	DSB40	77.9	1475	477

机座无底脚端盖有凸缘	机座带底脚端盖无凸缘

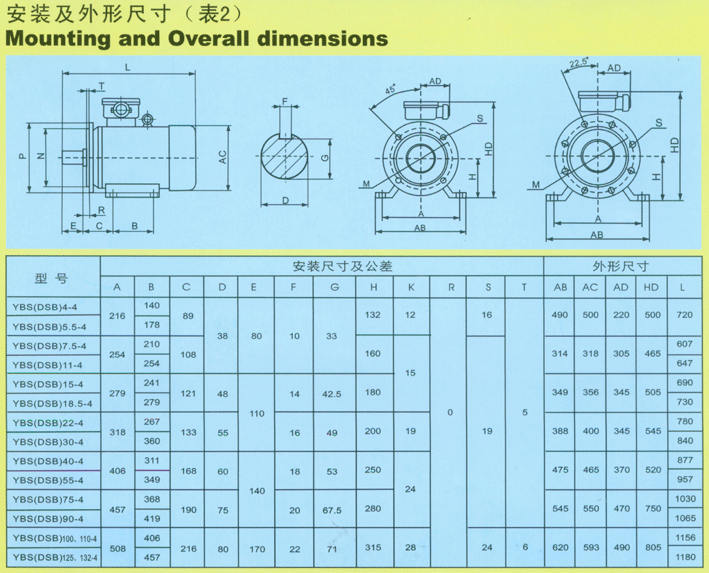

YBS,DSB型刮板输送机用隔爆型三相电动机安装及外形尺寸（机座带底脚端盖无凸缘 ) :

型号	安装尺寸									外形尺寸
型号	A	B	C	D	E	F	G	H	K	AB	AC	L
DSB17-4	279	241	121	42	110	12	36.8	180	4-φ15	350	453	752
DSB22-4	260	400	162	60	75	16	52	170	4-φ16	330	453	789
DSB30-4	356	311	149	48	110	14	42.2	225	4-φ19	330	520	840
DSB40-4	406	311	149	60	140	18	53	250	4-φ25	488	488	935
DSB55-4	406	349	168	60	140	18	53	250	4-φ25	488	488	965

型号	安装尺寸											外形尺寸
型号	D	E	F	G	M	N	P	R	S	T	n	a	AC	HF	L
DSB4-4	32	80	10	26.8	300	250	350	8±2	φ19	5	4	45°	264	478	597
DSB5.5-4	32		10	26.8			350	8±2				45°	264	478	597
DSB7.5-4	38		12	32.8			350	0±2				22.5°	320	545	663
DSB10-4	38		12	32.8			350	0±2				22.5°	320	545	663
DSB11-4	45	90	14	39.2	350	295	400	28	φ18			45°	320	505	673
DSB17-4	45	90		39.2	350	295	400	19	φ19		8	22.5°	356	570	760
DSB22-4	48	110		42.5	450	400	500	8					423	630	771
DSB30-4				42.5	450	400	500								821
DSB30-4A				42.2	400	350	450								771
DSB40-4	55	110	16	50	500	450	545		φ18				458	692.5	971
DSB55-4	55	110	16	50	500	450	545	8					492	767.5	993
DSB75-4	60	110	18	54.5	460	390	510	8					523	734	1116
DSB90-4	75	140	20	67	550	450	550	0					560	739	1200
DSB100-4	80	170	24	71	550	500	600	8	φ24	6				814	1320
DSB112-4	76	96	19	68.5	612.5	546	654	0		9.5				841	1250
DSB125-4	80	170	24	71	550	500	600	8		6				214	1320
DSB75-4b	75	140	20	67.5	600	550	640	-25	φ22	-10	12	22.5°	569	834	1045

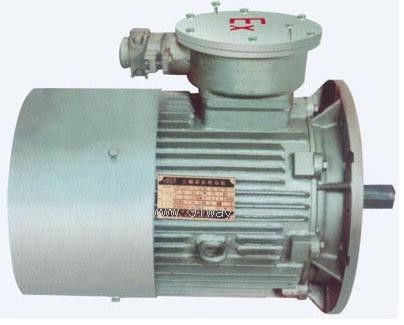

YBS,DSB型刮板输送机用隔爆型三相电动机

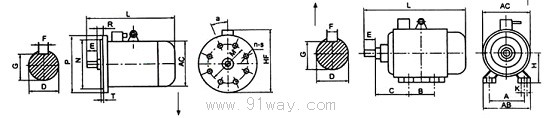

YBS,DSB型刮板输送机用隔爆型三相电动机（示意图）
