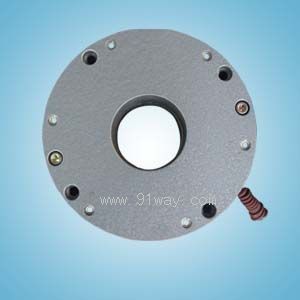

SDZ1型电磁失电安全制动器产品详细说明：

一、用途
SDZ1型电磁失电安全制动器主要与Y系列电机、电动葫芦减速机配套,实现快速停车、准确定位、频繁起动、断电时安全制动（防险）等功能。
这种制动器具有结构紧凑、安装方便、适用性广、噪音低、工作频次高、动作灵敏、制动可靠等优点，是工业现代化中一种理想的自动化执行元件。

二、工作原理及安装维护

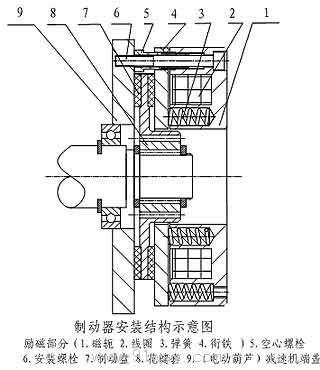

该系列电磁失电安全制动器主要由励磁部分（磁轭1、线圈2、弹簧3、衔铁4）、制动盘7、花键套8等主要零部件组成。励磁部分通过安装螺栓6安装在机座上，旋转安装螺栓6调整气隙至初始安装气隙推荐值δ后（见安装尺寸参数表），反向旋出空心螺栓5，顶紧励磁部分。花键套通过矩形花键与传动轴相连；制动盘7与花键套8通过渐开线花键啮合。当线圈断电时，在弹簧力的作用下，制动盘7与衔铁4、机座9端面产生摩擦力，通过花键套8传给传动轴，使轴制动。当线圈通电后，在电磁力作用下，衔铁4被吸向磁轭1，使制动盘7松开，传动轴制动解除。

安装前应将摩擦副表面油污、杂物清除干净。工作一段时间后，由于摩擦材料的磨损使制动器工作气隙过大，应及时调整好工作气隙至初始安装气隙推荐值δ，以免影响正常工作。

三、技术参数表

规格\型号	SDZ1- 40	SDZ1- 80	SDZ1- 150	SDZ1- 200	SDZ1- 300
配套电动葫芦吨位（t）	2	3	5	10	20
配套电机机座号	112	132	160	180	200
额定制动力矩Me(N•m)	40	75	150	200	300
额定电压DC(V)	170
额定功率 P20℃(W)	70	95	110	120	145
制动时间 (s)	0.25		0.35		0.45
最大工作气隙(mm)	1	1.2			1.5
允许最大相对转速(rpm)	3000

注：电动葫芦3吨及3吨以下推荐采用SDZ1-80电磁失电安全制动器。

四、安装尺寸简图及安装尺寸表

δ：为初始安装气隙推荐值。

型号\尺寸	D1	D2	D3	D4	L	L1	L2	L3	M	N×B	D	d	δ
SDZ1-40	169	150	130	90	58	30	3.5	12	3-M8	6×5	23	18	0.5
SDZ1-80	188.5	170	150	104	68	30	3.5	14	3-M8	6×5	23	18	0.5
										6×6	28	23
SDZ1-150	222	202	180	120	80	35	4	15	4-M10	6×6	28	23	0.6
										10×4	35	28
SDZ1-200	265	244	220	150	95	40	4	21	4-M10	10×4	35	28	0.6
SDZ1-300	310	280	248	155	115	50	4	18	4-M12	根据客户要求做			0.8

五、使用条件
制动器在下列条件下能连续可靠工作：
1、海拔高度不超过1000米。
2、环境工作温度为-15°C至+40°C。
3、最湿月月平均最高相对湿度为90%，同时该月平均最低温度不高于25°C。
4、周围介质中，无足以腐蚀金属和破坏绝缘的气体及尘埃。
5、线圈工作电压波动不超过+5%至-15%的额定工作电压。
6、摩擦副不得污染油脂类物质。

六、注意事项
1、摩擦片属于易损件。磨损后，气隙增大，当超过制动器最大允许气隙时，应进行重新调整，否则影响正常工作，甚至损坏制动器。
2、当频繁运转、制动时，应定期检查紧固件有无松动，如有松动，应重新调整旋紧后再使用。
3、当制动器装在电动葫芦上，若电机起动困难或有噪音时，应检查制动器，按本《说明书》第二条调整。

七、订货注意事项
订货时请注明制动器规格、型号、名称、数量，特殊要求（花键配套尺寸）请另注明。制动盘属易损件，可单独订购。

八、控制线路
制动器线圈工作电压为直流170V。本厂有专为制动器配套的ZL、ZLKS型整流电源，具有输入输出保护线路，体积小、工作可靠，整体密封，接线方式详见ZL整流电源接线图。
