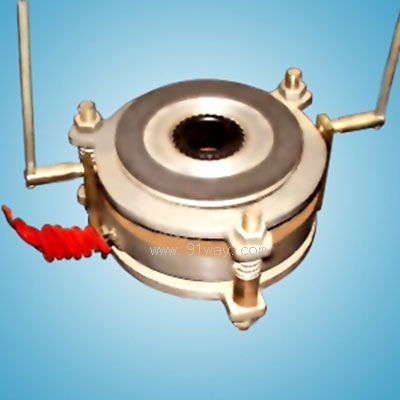

JSDZ系列交流电磁失电制动器产品详细说明：

一、用途及特点

JSDZ系列交流电磁失电制动器，主要与Y系列电机配套派生成YEJ系列电磁制动三相异步电动机。广泛应用于冶金、建筑、化工、食品、机床、印刷、包装等机械中。适用于快速停车、准确定位、频繁起动、断电时安全制动（防险）等场合。
这种制动器具有结构紧凑、适用性广、工作频次高、动作灵敏、制动可靠、安装接线方便、噪声低、无需整流器、制动时间快于直流制动器等优点，是一种理想的自动化执行元件。

二、工作原理
JSDZ系列交流电磁失电制动器主要由磁轭组件、励磁线圈、弹簧、衔铁组件、制动盘、齿轮套、安装螺栓、调节螺母等主要零部件组成。调整气隙至规定值δ后，使锁紧螺母与电机端盖（或安装板）并紧，齿轮套通过键与传动轴相连，制动盘与齿轮套通过齿啮合。当线圈断电时，在弹簧力的作用下，制动盘与衔铁、机座产生摩擦力，通过齿轮套传给传动轴，使轴制动。当线圈通电后，在电磁力作用下，衔铁被吸向磁轭，使制动盘松开，传动轴制动解除。

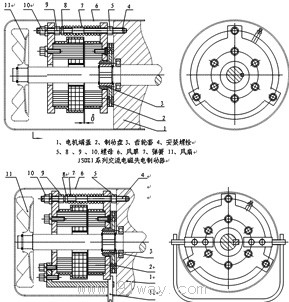

 1、电机端盖 2、制动盘3、齿轮套 4、安装螺栓
5、8 、9 、10.螺母 6、风罩 7、弹簧 11、风扇

JSDZ1系列交流电磁失电制动器

三、安装与调整
3.1装配方式
3.1.1 先将齿轮套（3）固定于电机轴（或需制动的轴）上，齿轮套（3）两端在轴上用挡圈定位。
3.1.2 将制动盘（2）按正确方向装在齿轮套（3）上，使其齿轮套(3)的外齿和制动盘(2)的内齿啮合，且制动盘(2)能在齿轮套(3)上灵活轴向移动。
3.1.3将所有六角螺母松开，将安装螺栓（4）旋入电机端盖（或安装板）（1），锁紧螺母(5)，使其固定成为一体。
3.1.4 通过调节螺母(9) 、(10)来调整磁轭组件和衔铁组件之间的气隙，使气隙δ为正常工作气隙，且使磁轭组件和衔铁组件之间的各处气隙均匀为止。然后再把螺母（9）、(10)并紧。
3.1.5.旋动螺母（8）调节弹簧力的大小，改变制动器的力矩及吸合性能，调节量祥见6.3表。
3.2调整状态
3.2.1 单独对制动器通电，通电后用手轻轻转动驱动轴，应无异常响声，吸合或断开时只听到“叭”的声响，可视为气隙调整均匀。
3.3气隙调整前、后弹簧长度。

制动器型号	弹簧自由高度	压缩后高度
JSDZ-05	20	15
JSDZ-08	20	14
JSDZ-15	28	24
JSDZ-30	28	23
JSDZ-40	28	21
JSDZ-80	32	26
JSDZ-150	32	26

四、使用条件
制动器在下列条件下能可靠地工作：
3.1 海拔高度不超过1000m。
3.2 环境空气温度最高不超过40℃，最低温度为-15℃。
3.3 周围空气的相对湿度不大于90%。
3.4 周围介质中、无严重腐蚀金属和破坏绝缘的气体与尘埃。
3.5 电压波动不超过+5%和-15%的额定电压，其工作方式为连续工作制。
制动器线圈绝缘等级采用B级。

五、维护和保养
4.1 该制动器属于干式摩擦，安装前应将摩擦副表面油污、杂物清除干净，以免影响制动力矩。
4.2 工作一段时间后，由于制动盘摩擦材料的磨损使制动器工作气隙过大，应及时调整好气隙以免影响正常工作。制动盘磨损过大时，需更换制动盘。
4.3 该制动器一般采用水平安装方式，如需垂直安装，必须将制动盘托起，使其在转动时不与衔铁和摩擦面相擦。

六、JSDZ系列交流电磁失电制动器技术参数及安装尺寸表（附图）

规格 数据名称	JSDZ- 05	JSDZ- 08	JSDZ- 15	JSDZ- 30	JSDZ- 40	JSDZ- 80	JSDZ- 150
配套YEJ电机机座号	71	80	90	100	112	132	160
额定力矩(N.m)	5	8	15	30	40	80	150
额定功率P20℃(W)	55	70	80	90	120	200	250
正常工作气隙 δ(mm)	0.4	0.4	0.4	0.5	0.5	0.6	0.6
最大工作气隙 δ max (mm)	0.7	0.8			1
额定电压(V AC)	380V（三相）50HZ
允许最高工作转速(rpm)	3000

尺寸规格	d	D1	D2	D3	D4	D5	M	b	h	L	H1	H2	δ
JSDZ-05	14.8	134	120	20	53	77	3×M8	5	16.2	20	45	55	0.4
JSDZ-08	19.8	152	136	22	65	92	3×M8	6	22.6	20	50	63	0.4
JSDZ-15	24.8	170	146	30	65	97	3×M8	8	28.1	25	66	79	0.4
JSDZ-30	29.5	188	168	35	80	117	3×M12	8	32.8	30	67	81	0.5
JSDZ-40	29.5	215	185	40	90	130	3×M12	8	32.8	30	71	85	0.5
JSDZ-80	39.5	250	210	50	104	150	3×M14	12	42.8	30	69	87	0.6
JSDZ-150	44.5	291	255	60	120	180	4×M14	12	47.8	35	86	103	0.6

注：δ为初始安装气隙推荐值。

七、JSDZ系列交流电磁失电制动器接线
    只需将制动器的三根引出线直接接在与制动器标称电压相同的电机接线端（或其它三相电源上）即可。

八、常见故障及处理方法

故障	处理方法
1、制动器通电不动作	1、检查交流电源故障。 2、工作气隙过大。
2、制动器通电源单边 吸合、单边不吸合	检查制动器的运动件是否被卡死或有杂物。
3、制动器通电源，制 动盘处摩擦冒烟	1、工作气隙调整过小。
	2、工作气隙不均匀。
	3、摩擦片已经到磨损极限，必须更换。
4、制动器刹不住车	1、工作系统的转动惯量大，制动器力矩值小。
	2、工作气隙过大，应调整工作气隙。
	3、制动盘表面有油污，应清洗。
	4、弹簧疲劳、断裂，需更换。

九、订货注意事项
8.1 订货时须注明制动器型号、规格、名称、数量。  例：JSDZ-30电磁失电制动器10台。
8.2 制动盘属于易损件，可单独订货。   例：JSDZ-30制动盘10件。
9.3 异电压（如：交流220V、450V）、绝缘等级超过B级、防护有特殊要求的在订货时应加以说明，应单独订货。
