一、用途及特点

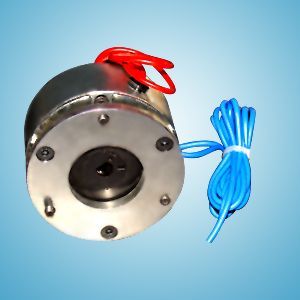

WSDZ1系列微型电磁失电制动器为通电吸合（释放），断电弹簧制动的摩擦式制动器，可与微电机配套。广泛用于门机驱动、电动轮椅、仓储自动控制、舞台和剧院机械、自动门、医疗器械、步进电机等自动化机械传动系统中，起快速停车、安全制动等作用。
这种制动器具有结构紧凑简单、安装快捷、噪音低、制动平稳等特点，有制动、保持两种功能，是一种理想的自动化执行元件。
二、工作原理及安装维护

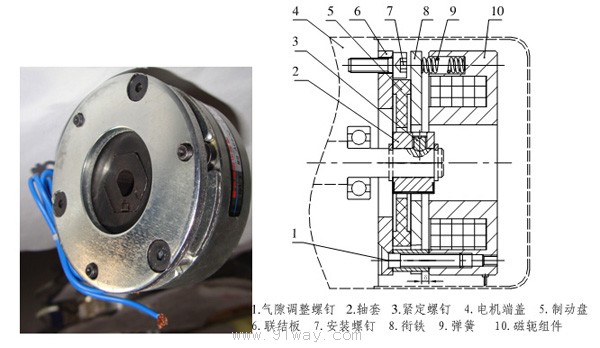

　　微型电磁失电制动器主要由磁轭组件10、弹簧9、衔铁8、制动盘5、联结板6、轴套2等主要零部件组成。将制动器组装成一整体，旋合气隙调整螺钉1，调整气隙至规定值δ后，将轴套2安装在电机轴上，轴向用轴用挡圈固定，径向用紧定螺钉3支紧，制动器通过联结板6、安装螺钉7安装在电机端盖4上，轴套2与传动轴相连；制动盘5与轴套2通过多面体侧面配合。当电磁线圈断电时，在弹簧9的作用下，制动盘5与衔铁8、联结板6产生摩擦力，通过轴套2传给传动轴使轴制动。当电磁线圈通电后，在电磁力作用下，衔铁8被吸向磁轭，使制动盘5松开，传动轴制动解除。
安装注意事项
　　制动器在干式条件下工作，安装前应将摩擦副表面油污、杂物清除干净。
　　制动器在出厂已将气隙调整好，不需进行任何调整。
　　工作一段时间后，由于制动盘的摩擦片磨损，需重新调整制动器的工作气隙。
　　当频繁运转、制动时，应定期检查紧固件有无松动，如有松动，应重新调整旋紧后再使用。
　　当制动器装在电机上，若电机起动困难或有噪音时，应检查制动器，按本《说明书》第二条调整。
　　安装时制动盘端面与电机轴需垂直（垂直度公差精度等级不低于8级）。

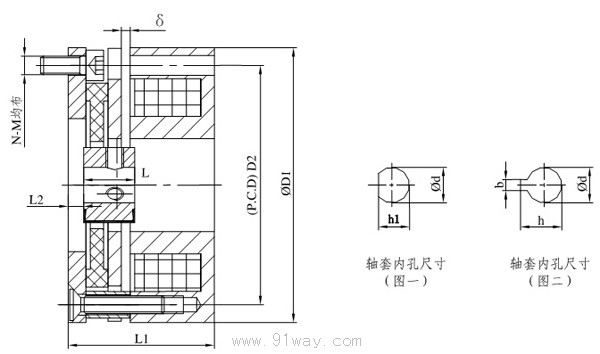

三 、WSDZ1系列微型电磁失电制动器技术参数及安装尺寸表（附图一）
