YJZGG/YJ系列64/110kV干式GIS终端产品详细说明：

YJZGG/YJ系列64/110kV干式GIS终端

特点：
1、所有绝缘部件工厂预制成型，环氧套管内部嵌入金属屏蔽电极，橡胶应力锥采用进口高温硫化液体硅橡胶（LSR）材料，并优化应力锥产品的结构形状。
2、采用弹簧压紧应力锥于环氧套管锥形壁上的结构，克服了应力锥由于材料老化带来的弹性松驰，应力锥与电缆外半导电层接触不良等弊病，以确保终端能长期安全运行。
3、终端为干式结构，无需加任何绝缘浇注剂，故不存在因预制应力锥浸泡在绝缘浇注剂中而加快应力锥老化的问题，提高应力锥的使用寿命：而且避免终端在运行过程中出现泄露等相关现象。
4、具有重量轻，体积小，结构紧凑，易于安装维修等特点
5、产品的各项性能指标完全符合GB/T11017、IEC60840
6、导体配合接口完全符合IEC859-1999.
7、100％出厂试验，品质稳定
产品适用性：
本产品适用于额定电压64/110kV，标称截面 240mm2 -1600mm2 的交联聚乙烯电力电缆终端连接。 插拔式GIS终端适用于电力电缆与高压变压器的连接，取消了油/油套管或油/气套管，节省大量的空间，其中110kV短型（470mm）插拔式GIS终端加装（加长）出线杆后，又适用于与110kV的757mm型GIS设备配套。

YJZGG/YJ系列64/110kV干式GIS终端性能指标

	电缆GIS终端	性能指标
1	型式	干式
2	型号	YJZGG/YJ
3	长期连续运行允许载流量（Ａ）(90℃)	不小于连接电缆
4	短路时附件承受电流（kＡ，3s）	不小于连接电缆
5	预制应力锥半导电材料	进口液态硅橡胶
6	预制应力锥绝缘材料	进口液态硅橡胶
7	与电缆导体、GIS接口连接型式	压接、插拔
8	尺寸【直径/高度】（mm）	φ350；980/1267
9	质量（kg）	50
10	额定工频1min耐受电压（kV）	230
11	额定雷电冲击耐受电压峰值（kV）	550
12	额定操作冲击耐受电压峰值（kV）	550

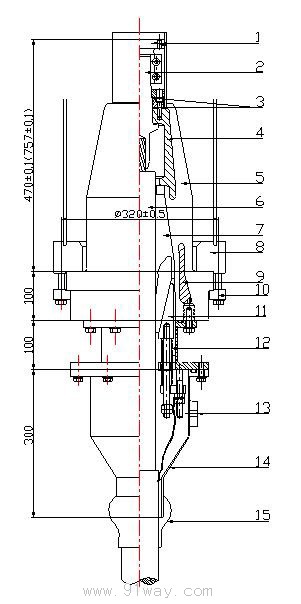

GIS终端(干式长/短型)安装结构示意图
