产品名称: GCB-OT型35kV冷缩户外终端
型号规格: GCB-OT型35kV冷缩户外终端
  放大图片 放大图片
产品类别: 常规产品 -- 电线电缆 -- 终端接头
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
GCB-OT型35kV冷缩户外终端产品详细说明:

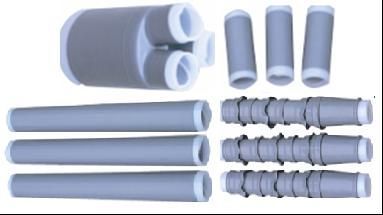

GCB-OT型35kV冷缩户外终端

1、采用独特配方的高弹性的硅橡胶作为绝缘材料,硅橡胶作为外绝缘有很多优点:
a、最能抵制悬浮化学污染物,不易粘灰,耐高温,耐酸碱等腐蚀。
b、天然具有抗紫外线、抗老化能力。
c、绝缘性能好,不易产生导电的碳化通道,抗爬电性能优良,并且具有绝缘再生能力。
d、是一种憎水性物质,能保持高的表面电阻。
e、具有憎水性恢复功能。
2、材料优异
采用进口液体硅橡胶材料,具有优异的电性能,抗漏痕性及耐腐蚀性极强。该材料具有“弹性记忆”特性,在弹性范围内扩张后,在较长时间内,仍可以收缩回原位。安装在电缆上仍然可以保持对电缆本体适合的径向压力,使内界面结合紧密,与电缆同“呼吸”,不会因电缆运行时的呼吸作用而产生电击穿。从而保证了内绝缘的可靠性。
3、生产工艺先进
全部采用气体扩张,有效防止在产品内腔产生爬电路径。
4、结构设计先进
用计算软件优化设计,具有合理的绝缘设计及密封设计。
5、运用广泛
材料抗污秽、耐老化、憎水性好,具有优越的耐寒性能,特别适用于高海拔地区、寒冷地区、潮湿地区、盐雾地区及重污秽地区。安装时,不用明火,特别适用于石油、化工、矿山等易燃易爆场所。
6、品质卓越:
a、100%出厂试验,品质稳定。
b、永久变形率小,能长期保证高弹性。
c、平均使用寿命长25-30年。
d、所有组件均通过国家检测中心-武汉高压所得的权威检测合格

产品用途:
安装在电缆线路的两端,将电缆与电网或其他用电设备相连接,同时又能保证电缆的绝缘密封;采用锥形应力体进行应力的控制电缆终端,使电缆终端电场分布均匀。

GCB-OT型35kV冷缩户外终端选型表 :

产品名称

产品型号

电压等级

应用电缆截面(mm2)

冷缩户内终端

GCB-IT135

 21/35kV

 26/35kV

50-95

GCB-IT235

120-185

GCB-IT335

240-400

GCB-IT435

500-630

冷缩户外终端

GCB-OT135

 21/35kV

 26/35kV

50-95

GCB-OT235

120-185

GCB-OT335

240-400

GCB-OT435

500-630


产品性能

序号

名称

冷缩电缆终端

1

型号

50-630mm2

2

标称电压(kV):

26/35

3

允许最高持续运行电压(kV):

40.5

4

耐受冲击电压(kV):

200

5

导体额定温度

与电缆一致

6

正常运行温度(℃)

90

7

短路时温度(℃)

250

8

传输容量

与电缆一致

9

短路容量

与电缆一致

10

爬电比距

大于3.1cm/kV

11

与设备连接执行标准

GB/T 14315

12

高度(长度)

户外510mm;户内450mm

13

接地部分允许通过的短路电流

不小于所选配的电缆

14

重量(kg/个)

单芯2.5 kg/套
三芯11.5kg/套


GCB-OT型35kV冷缩户外终端

GCB-OT型35kV冷缩户外终端
