DZX7(GV2)系列断路器产品详细说明：

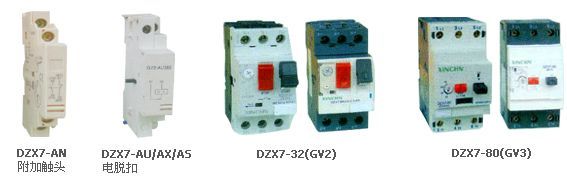

DZX7(GV2)系列断路器
DZX7断路器（GV马达空气开关）适用于交流电压至690V，电流1.16-32A的电路中，作为三相鼠笼型异步电动机的过载、断相、短路保护及不频繁地启动控制之用，可用作配电线路报复和不频繁的负载转换，不可作隔离器使用。

DZX7(GV2)系列断路器主要技术参数

附加触头

品型号	附件名称	代号	触头型		安装位置
DZX7-AN	瞬时辅助触头	AE1	一常开或一常闭		断路器前面
		AE11	一常开或一常闭		AE11 DZX7-RS
		AE20	两常开
		AN11	一常开或一常闭
		AN20	两常开
	故障型号触头+ 顺势辅助触头	AD1010	常开（故障）	常开
		AD1001		常闭
		AD0110	常闭（故障）	常开
		AD0101		常闭
	短路型号触头	AM11	常开、常闭

电脱扣器

产品型号	附件名称	代号	电压	电压要求	安装位置
DZX7-AU     -AX     -AS	欠压脱扣	AU115	110-127V 50Hz	工作电压：0.85…1.1Ue 断路电压：0.35…0.7Ue	断路器右侧
		AU225	220-240V 50Hz
		AU385	382-415V 50Hz
	分励脱扣	AS115	110-127V 50Hz	工作电压：0.75…1.1Ue 断路电压：0.2…0.75Ue
		AS225	220-240V 50Hz
		AS385	382-415V 50Hz
	欠压脱后（符合INRS）	AX115	110-127V 50Hz	工作电压：0.85…1.1Ue 断路电压：0.35…0.7Ue	必须安装在DZX7M上
		AX225	220-240V 50Hz
		AX385	382-415V 50Hz

型号	额定电流	电动机输出功率	整定电流		订货号	重量
DZX7-32（GV2）			热过载脱扣器	电磁瞬时脱扣器
	0.16	0.04	0.14-0.16	1.9	DZX7-32(GV2)-M/ME/RS01C	50只 46.5×25×17.5 毛重14 净重13.2
	0.25	0.07	0.16-0.25	3.0	-M/ME/RS02C
	0.4	0.09/0.12	0.25-0.4	4.8	-M/ME/RS03C
	0.63	0.12/0.18	0.4-0.63	7.2	-M/ME/RS04C
	1	0.25	0.63-1	12	-M/ME/RS05C
	1.6	0.37/0.55	1-1.6	19	-M/ME/RS06C
	2.5	0.75	1.6-2.5	30	-M/ME/RS07C
	4.0	1.1/1.5	2.5-4	51	-M/ME/RS08C
	6.3	2.2	4-6.3	78	-M/ME/RS10C
	10	3/4	6-10	138	-M/ME/RS14C
	14	4/6.5	9-14	170	-M/ME/RS16C
	18	7/8	13-18	220	-M/ME/RS20C
	23	8/9	17-23	320	-M/ME/RS21C
	25	9/12	20-25	350	-M/ME/RS22C
	32	15	24-32	420	-M/ME/RS32C
DZX7-80（GV3）
	2.5	0.75	1.6-2.5	30	DZX7-80(GV3)-M/ME07	30只 45.5×43×21 毛重27 净重26
	4	1.1/1.5	2.5-4	48	-M/ME08
	6	2.2	4-6	72	-M/ME10
	10	3/4	6-10	120	-M/ME14
	16	5.5/7.5	10-16	190	-M/ME20
	20	7.5/10	16-20	240	-M/ME21
	25	11	20-25	300	-M/ME25
	40	18.5	25-40	480	-M/ME40
	63	28	40-63	720	-M/ME63
	80	32	56-80	960	-M/ME80

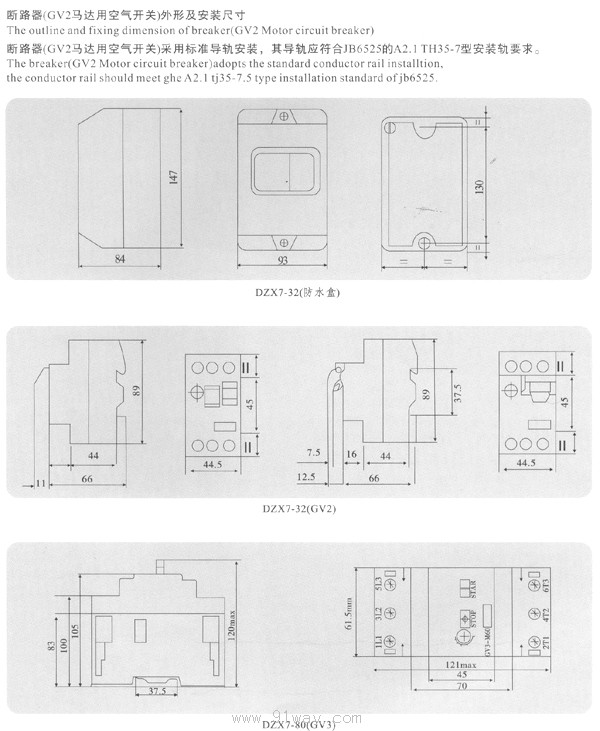

外形及安装尺寸

DZX7(GV2)系列断路器
