AZ系列高精度行程开关产品详细说明：

AZ系列高精度行程开关

AZ8000系列高精度行程开关，适用于交流50Hz或60Hz额定电压至380V，直流电压至220V的控制电路及辅助电路中，作为机床自动化设备的控制、操纵，限位、行程运动，信号联锁等用途的电器元件。产品安全可靠.经济防尘及防油污，安装尺寸小，通用性强。产品符合GB 14048.5标准。

AZ系列高精度行程开关技术参数

防护等级	IP64
操作频率	机械：120次/分
	电气：30次/分
机械寿命	100×104次
电气寿命	30×104次
绝缘电阻	≥100MΩ（DC500V）
接触电阻	≤15MΩ（初始值）
环境温度	-15oC ~+ 60 oC
相对温度	≤95%
耐电压	同极端子间（1000V）
	带电部件对地间（2000V）
	端子与不带电金属件间（2000V）
额定电压	AC380V DC220V
额定控制容量	AC100VA DC30W

型号	操动方式	动作力 （OF）最大	复位力 （RF）最小	动作行程 （PT）最大	超行程 （OT）最小	差程 （MD）最大	总行程 （TT）
AZ/8104	滚子转动臂	6N	0．5N	20°	75°	10°	95°
AZ/8107	可调转动杆	3.4—8N	0.2—0.5N	20°	75°	10°	95°
AZ/8108	可调滚子转动臂	2-8N	0.1-0.5N	20°	75°	10°	95°
AZ/8111	直压柱塞式	9N	1.5N	1.5mm	4mm	0.7mm	5.5mm
AZ/8112	直压柱塞横装滚轮	9N	1.5N	1.5mm	4mm	0.7mm	5.5mm
AZ/8122	直压柱塞横装滚轮	9N	1.5N	1.5mm	4mm	0.7mm	5.5mm
AZ/8166	万向式尼龙弹簧轮杆	0.9N	-	30mm	-	20mm	50mm
AZ/8169	万向式尼龙弹簧轮杆	0.9N	-	30mm	-	20mm	50mm

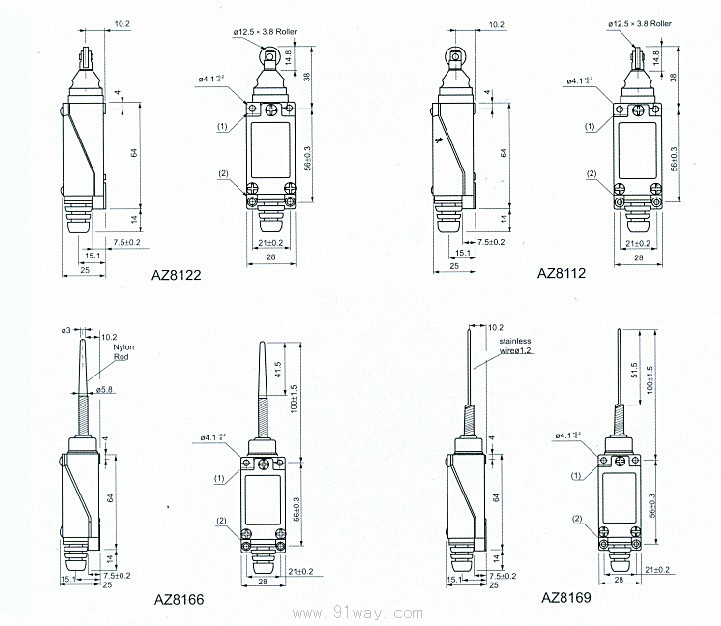

三、外形及图样尺寸



AZ系列高精度行程开关
