产品名称：

130BC/BF,150BC/BF,160BC/BF系列磁阻式步进电动机

型号规格：

130BC/BF,150BC/BF,160BC/BF系列磁阻式步进电动机

产品类别：

常规产品 -- 电机产品 -- 反应式步进电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

更多分享

产品简介：

（点击小图查看大图）

130BC/BF,150BC/BF,160BC/BF系列磁阻式步进电动机产品详细说明：

130BC/BF,150BC/BF,160BC/BF系列磁阻式步进电动机技术数据

型号	相数	步矩角	电压	电流	保持转矩	最高空载起动频率	运行频率	接线图	备注
Model	No.of Phase	Step Angle (Deg.)	Voltage （V)	Current (A)	Holding Torque Nm(kg.cm)	No-load Pull-in Frequency (Hz)	Pull-out Frequency (Hz)	Wdg	Notes
130BF001	5	0.75/1.5	80/12	10	9.31(95)	3000	10600	3
130BC3100	3	0.6/1.2	80～300	8	11.76(120)	1450	15000	5
130BC3100A	3	0.6/1.2	80～300	10	19.6(200)	1300	15000	5
130BC3100B	3	0.6/1.2	80～300	10	17.64(180)	1300	15000	5
150BC548	5	0.75/1.5	80～150	13	15.68(160)	2600	12000	8
160BC548	5	0.75/1.5	80～300	13	22	2000	12000	7
160BC548A	5	0.75/1.5	80～300	13	30	1800	12000	7
160BC380	3	0.75/1.5	80～300	13	22	1000	12000	6
160BC380A	3	0.75/1.5	80～300	13	30	900	12000	6

型号Model	ФD(h12)	ФD1(h7)	□b	E	L	h1	h2	Фd	ФD2	Фd1	键（key)A	E1	E2	M
130BF001	130	100	134	37	165	5	10	140-0.011	155	11	平键4×30	12	36	12×1.25
130BC3100	130	100	134	58	180	5	10	22K	155	11	平键6×30	12	36	12×1.25
130BC3100A	130	100	134	58	240	5	10	22K	155	11	平键6×30	12	36	12×1.25
130BC3100B	130	100	134	58	210	5	10	22K	155	11	平键6×30	10	30	12×1.25
150BC548	150	100	150	47	199	5	10	18K	170	11	半圆4×16	14	36	12×1.25
160BC548	160	130	160	60	210	5	14	24K	180	11	平键6×30	14	36	12×1.25
160BC548A	160	130	160	60	260	5	14	24K	180	11	平键6×30	14	36	12×1.25
160BC380	160	130	160	60	210	5	14	24K	180	11	平键6×30	14	36	12×1.25
160BC380A	160	130	160	60	260	5	14	24K	180	11	平键6×30	14	36	12×1.25

*以上表中所列仅为代表性产品。

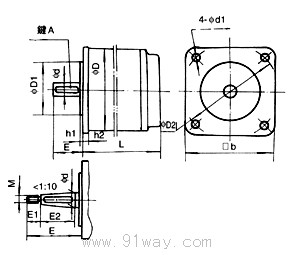

130BC/BF,150BC/BF,160BC/BF系列磁阻式步进电动机外型图

130BC/BF,150BC/BF,160BC/BF系列磁阻式步进电动机

130BC/BF,150BC/BF,160BC/BF系列磁阻式步进电动机

130BC/BF,150BC/BF,160BC/BF系列磁阻式步进电动机（示意图）
