产品简介:
(点击小图查看大图)
ZKX型直线振动筛产品详细说明:
一、直线振动筛|矿用振动筛用途及特点:

ZKX型直线振动筛|矿用振动筛广泛应用在选煤、选矿、电力、轻工、化工、有色金属等工业部门,对中、细粒度物料进行干湿式筛分、脱水、脱介、脱泥。结构先进,坚固耐用,振动噪声小,维修方便。
二、直线振动筛|矿用振动筛产品标准:
GB6064-85《ZKX型直线振动筛》
三、选用须知:
1、直线振动筛|矿用振动筛分单层筛和双层筛两种。
2、直线振动筛|矿用振动筛网结构有条缝筛网、编织筛网,如选用冲孔筛板或橡胶筛板可按要求设计。
3、直线振动筛|矿用振动筛基础螺栓由用户自备。
4、给料箱为选择件,用户如有订购要求可供给。

四、产品型号表示:

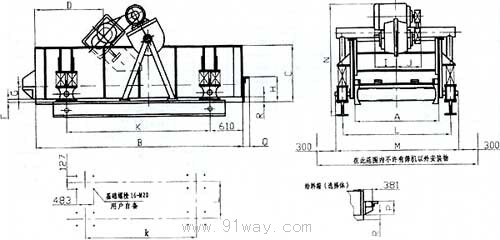

ZKX型直线振动筛外形尺寸

直线振动筛安装尺寸:

筛机型号 振动器 尺寸代号
规格 数量 偏心块号 A B C D F G H I J K L M N P Q R
ZKX936 100 1 4 920 3660 1032 1122 0 180 586 445 416 2438 1371 1628 2049 457 73 52
ZKX1236 100 1 5 1226 3660 1033 1122 0 180 587 445 416 2438 1676 1628 1930 476 73 52
ZKX1248 100 1 5 1226 4880 1035 1813 10 180 586 445 416 3660 1676 1933 2057 476 60 52
ZKX1536 100 1 5 1530 3660 1033 1245 11 180 585 445 416 2238 1981 2238 1917 476 73 53
ZKX1548 100 1 5 1530 4880 1055 1820 22 200 607 487 489 2238 1981 2238 2089 464 73 73
ZKX1836 100 1 6 1835 3660 1033 1254 25 200 516 447 416 2543 2286 2543 1942 463 73 73
ZKX1848 120 1 5 1835 4880 1073 1794 34 200 644 487 489 2543 2286 2543 2137 464 73 92


ZKX型双层直线振动筛安装尺寸:

筛机型号 振动器 尺寸代号
数量 偏心块号 A B C D F G H I J K L M N P Q R S U V W X
2ZKX936 100 1 5 920 3660 1566 1012 7 180 534 445 416   1371 1628 2597 2438 73 228 1052 940 580 457 457
2ZKX1236 100 1 6 1226 3660 1566 1012 5 180 533 445 416   1676 1933 2510 2438 73 746 1053 940 587 476 464
2ZKX1248 120 1 5 1226 4880 1595 1010 2 180 533 487 489   1676 1933 2600 3600 60 610 1010 1462 586 476 476
2ZKX1536 120 1 5 1530 3660 1565 1012 0 180 533 487 489   1981 2238 2609 2438 73 611 1053 848 585 464 464
2ZKX1542 120 1 6 1530 4720 1577 1037 21 200 533 487 489   1981 2238 2617 3328 73 471 1083 1168 606 464 464
2ZKX1548 120 1 6 1530 4880 1590 1017 22 200 533 487 489   1981 2238 2611 3658 73 610 1072 1435 585 464 465
2ZKX1836 120 1 6 1835 3660 1590 997 16 200 532 487 489   2286 2543 2634 2438 73 611 1053 848 591 476 463
2ZKX1842 120 1 6 1835 4270 1510 1013 15 200 533 487 489   2286 2543 2631 3328 73 471 1009 1165 459 463 463
2ZKX1848 100 2 5 1835 4880 1626 1067 45 220 533 445   460 2286 2543 2668 3658 73 610 1089 1399 626 464 457
2ZKX2148 120 2 5 2140 4880 1988 1270 64 250 660 487   505 2591 2848 3033 3658 85 611 1270 1191 660 610 533
2ZKX2160 120 2 5 2140 6100 2014 1296 66 280 660 487   505 2591 2848 3223 3658 85 1219 1296 1730 686 629 610
2ZKX2448 120 2 5 2445 4880 1988 1270 32 280 660 487   505 2896 3153 3033 3658 85 611 1270 1191 660 610 533
2ZKX2460 120 2 6 2445 6100 1988 1270 66 280 660 487   505 2896 3153 3033 3658 85 1219 1270 1810 661 610 533

ZKX型直线振动筛
