SS-94时间继电器产品详细说明：

用途：
SS-94时间继电器用于电力系统二次回路的继电保护电路及自动控制中，作为延时控制元件之用。适用于时间测量精度要求高，配合时间级差小的场合。

SS-94时间继电器型号名称：

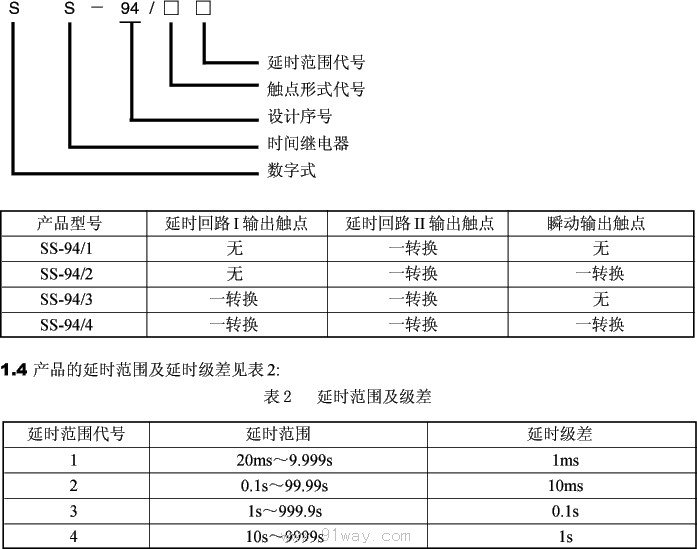

继电器的型号及其所代表的含义如下：
产品的触点数量及触点形式见表1:
产品的延时范围及延时级差见表2:



工作原理：

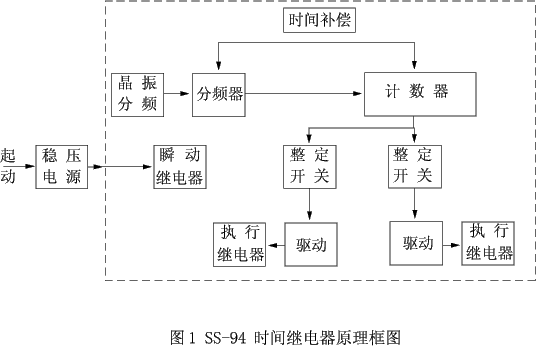

本继电器为静态型数字式时间继电器，采用进口CMOS集成电路构成，利用分频、计数原理实现延时。标准时钟脉冲由石英晶体振荡器产生。施加额定电压后，内部瞬动继电器动作并出口，同时使晶体起振，产生时钟脉冲，经分频后由计数器计数，当所计脉冲数达到延时整定时，触发器翻转，驱动执行继电器动作出口。继电器原理框图见图1



使用方法：
4.1安装方式
单个继电器为嵌入式安装
4.2使用
a) 使用时注意电压规格以及正、负极性；
b) 应满足产品的工作环境条件；
4.3维护本产品应定期检查，首先进行外观检查，印刷电路板焊点有否脱落，导线有否折段等。其次检查直流回路是否工作正常。

主要技术参数：
2.3 结构形式及外形尺寸
继电器为静态型原理，嵌入插入式结构，其外形尺寸及开孔尺寸见通用型结构系统中的附图7。
2.4 继电器重量继电器重量不超过1.1kg.
3.1 额定值: 直流220V、110V、48V；
3.2 延时整定范围
a) 20ms～9.999s （级差1ms）;
b) 0.1s～99.99s （级差10ms）;
c) 1s～999.9s （级差0.1s）;
d) 10s～9999s （级差1s）。
3.3 动作值及返回值在基准条件下，继电器动作电压不大于70%额定电压，返回电压不小于10%额定电压。
3.4 延时一致性在基准条件下，继电器的延时一致性不大于（0.1%整定值＋3ms）。延时一致性＝５次测量最大值－５次测量最小值
3.5 延时整定误差在基准条件下，继电器延时整定误差的绝对值不大于（0.1%整定值＋3ms）。延时平均误差＝５次测量平均值－整定值
3.6 返回时间: 返回时间应不大于25ms。

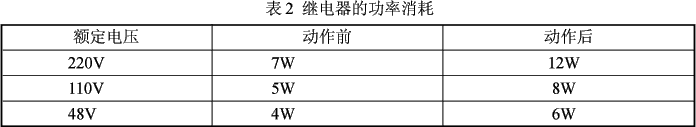

3.7 功率消耗: 在额定电压下，继电器的功率消耗不大于表2的规定值
3.8触点性能
在电压不大于250V，电流不大于1A的直流有感负荷(时间常数为5ms±0.75ms)电路中，触点断开容量为30W。
3.9介质强度继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，应能承受2kV（有效值）50Hz的交流电压历时1min试验而无绝缘击穿或闪络现象。
工作环境条件
产品在下列条件下应能可靠地工作
a) 环境温度: -10℃～+50℃；
b) 大气压力: 80kPa～110kPa；
c) 相对湿度: 最湿月的平均最大相对湿度为90%，同时该月的平均最低温度为25℃，且表面无凝露，最高温度为40℃时，平均最大相对温度不超过50%；
d) 无导电尘埃与破坏金属和绝缘的腐蚀性气体的环境中；
e) 没有爆炸危险及不充满尘埃的介质中(如煤灰、磨料、木屑等);
f) 工作位置: 任一方向倾斜不超过5。及不剧烈振动和冲击；
g) 使用地点具有防雨、雪、风砂装置及没有充满水汽的环境中；
h) 没有较严重的霉菌存在的地方；
i) 使用地方不允许有较强的外磁感应强度。

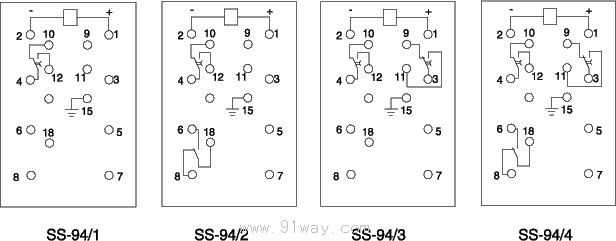

继电器背后接线图：



订货需知：
a) 产品型号、名称、额定电压和结构形式等（参照1.2～1.4）；
b) 订购数量；
c) 继电器配套：如底座等
