系列号

双泵或单泵轴端泵的几何排量代号

双泵盖端泵的几何排量代号

轴伸形式
1- 标准型
86- 加强型
11
151
174 花键型

出油口位置（从泵盖端看）

双泵时，P2出油口位置

双泵时，P1出油口位置

旋向（从轴端看）
L；左旋，右旋时省略

排量代号

几何排量

SQP

F11-SQP

F3-SQP

最低转速

使用抗磨液压油或磷酸脂液

使用水乙二醇液

使用油包水乳化液

高压力最

最高转速

高压力最

最高转速

最高压力

最高转速

SQP1

2

7.5

14

1800

14

1200

14

1200

600

3

10

4

13

17.5

17.5

5

17

6

19

7

23

8

27

9

30

10

32.5

16

16

11

36

12

40

14

14

14

45

SQP2

10

32.5

17.5

1800

17.5

1200

14

1200

600

12

40

14

45

15

50

17

55

19

60

21

67

SQP3

21

67

17.5

1800

17.5

1200

14

1200

60

25

81

30

97

32

100

35

112

38

121

45

142

SQP4

42

138

17.5

1800

17.5

1200

14

1200

60

45

147

50

162

57

180

60

193

66

212

14

14

75

237

轴端泵排量代号

前盖泵排量代号

SQP21

10、12、14、15、17、19、21

2、3、4、5、6、7、8、9、10、11、12、14、

SQP31

21、25、30、32、35、38、45

2、3、4、5、6、7、8、9、10、11、12、14、

SQP32

21、25、30、32、35、38、45

10、12、14、15、17、19、21

SQP41

42、45、50、57、60、66、75

2、3、4、5、6、7、8、9、10、11、12、14、

SQP42

42、45、50、57、60、66、75

21、25、30、32、35、38、45

SQP43

42、45、50、57、60、66、75

10、12、14、15、17、19、21

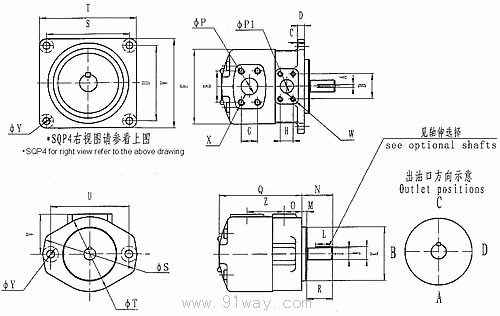

系列号

A

B

C

D

E

F

G

H

I

J

SQP1

4.775

47.6

1

13

58.7

140

30.1

22.2

22.225

24.465

SQP2

4.775

52.4

1

16

69.9

160

35.7

26.2

22.225

24.465

SQP3

7.95

58.7

1

16

77.7

181

42.8

30.1

34.9

38.56

SQP4

9.54

69.9

1

22

106.3

210

61.9

35.7

38.075

42.38

系列号

K

L

M

N

O

Q

R

S

T

U

SQP1

101.6

31.8

9.5

58.7

32.9

154

47.8

174

140

146.1

SQP2

127

31.8

9.5

58.7

38.1

182

47.2

213

162

181

SQP3

127

54

9.5

86.4

38.1

211

74.6

212.3

183

181

SQP4

152.4

50.8

12.7

87.7

42.9

237

73

228.6

273

228.6

系列号

V

Z

P

P1

W

X

Y

SQP1

76.2

69.2

31.8

19.1

3/8″-16UNC-2B×19

7/16″-14UNC-2B×21

14.3

SQP2

81

82.5

38.1

25.4

3/8″-16UNC-2B×19

1/2″-13UNC-2B×22.3

17.5

SQP3

91.5

87.4

50.8

31.8

7/16″-14UNC-2B×22.3

1/2″-13UNC-2B×23.8

17.5

SQP4

273

110.3

76.2

38.1

1/2″-13UNC-2B×23.8

5/8″-11UNC-2B×22.3

23.4

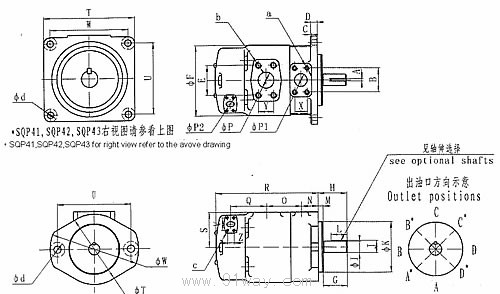

系列号

A

B

C

D

E

F

G

H

I

SQP21

7.95

52.4

0.5

16

88.9

160

47.2

58.7

22.225

SQP31

7.95

58.7

1

16

106.3

181

74.6

86.4

34.9

SQP32

7.95

58.7

1

16

106.3

181

74.6

86.4

34.9

SQP41

9.54

69.9

1

22

120.7

210

73

87.7

38.075

SQP42

9.54

66.9

1

22

120.7

210

73

87.7

38.075

SQP43

9.54

69.9

1

22

130.2

210

73

87.7

38.075

系列号

J

K

L

M

N

O

Q

R

S

SQP21

24.465

127

31.8

9.5

38.1

101.6

88

269

84.1

SQP31

38.56

127

54

9.5

38.1

114.4

99.5

293

90.5

SQP32

38.56

127

54

9.5

38.1

114.4

109.5

310

90.5

SQP41

42.38

152.4

50.8

12.7

42.9

119.3

119.9

323

115

SQP42

42.38

152.4

50.8

12.7

42.9

119.3

135.8

346

115

SQP43

42.38

152.4

50.8

12.7

42.9

133.3

148.4

371

115

T

U

V

W

X

Y

Z

P

P1

SQP21

162

181

47.6

213

26.2

50.8

22.2

63.5

25.4

SQP31

183

181

47.6

213

30.1

61.9

22.2

76.2

31.8

SQP32

183

181

52.4

213

30.1

61.9

26.2

76.2

31.8

SQP41

273

228.6

47.6

228.6

35.7

69.9

22.2

88.9

38.1

SQP42

273

228.6

52.4

228.6

35.7

69.9

26.2

88.9

38.1

SQP43

273

228.6

58.7

228.6

35.7

77.8

31.1

101.6

38.1

系列号

P2

a

b

c

d

SQP21

19.1

3/8″-16UNC-2B×19.1

1/2″-13UNC-2B×23.8

3/8″-16UNC-2B×19.1

17.5

SQP31

19.1

7/16″-14UNC-2B×21.6

5/8″-11UNC-2B×28.6

3/8″-16UNC-2B×19.1

23.2

SQP32

25.4

7/16″-14UNC-2B×23.8

5/8″-16UNC-2B×28.6

3/8″-16UNC-2B×19.1

17.5

SQP41

19.1

1/2″-13UNC-2B×23.8

5/8″-11UNC-2B×31.8

3/8″-16UNC-2B×19.1

23.4

SQP42

25.4

1/2″-13UNC-2B×23.8

5/8″-11UNC-2B×31.8

3/8″-11UNC-2B×19.1

23.4

SQP43

31.8

1/2″-13UNC-2B×23.8

5/8″-11UNC-2B×28.6

5/8″-11UNC-2B×20.6

23.4

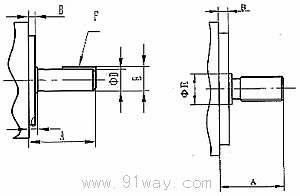

轴伸代号

A

B

c

D

E

F键宽×长

SQP1

1

59

9.53

12.1

22.23/22.20

22.23/22.20

4.76×32

SQP2
SQP21

1

59

9.53

11.1

22.23/22.20

22.23/22.20

4.76×32

86

78

9.53

11.1

25.37/25.35

25.37/25.35

6.36×50.8

SQP3
SQP3*

1

73.2

9.53

11.1

31.75/31.70

31.75/31.70

7.94×38.1

86

86

9.53

11.1

34.90/34.87

34.90/34.87

7.94×54

SQP4
SQP4*

1

62

12.7

14.22

31.75/31.70

31.75/31.70

7.94×28.5

86

87.4

12.7

14.22

38.07/38.05

38.07/38.05

9.54×50.8

系列号

轴伸代号

A

B

E

花键数据（见下表）

SQP1

151

41.1

9.53

27.8

A

SQP2
SQP21

11

44.5

9.53

27.8

A

174

59.9

9.53

29.2

B

SQP3
SQP3*

11

58.7

9.53

35.1

C

SQP4
SQP4*

11

61.9

12.7

39.6

C

花键数据标记

齿数

径节

大径

小径

成形直径

平齿根配合

A

13

16/32

22.17
22.15

19.03

18.63
18.35

大径配合

B

14

12/24

31.22
31.11

27.48

27.0
26.7

侧配合

C

14

12/24

31.7
31.67

27.2

26.99
26.64

大径配合
