GSN系列户内高压带电显示装置产品详细说明：

GSN系列户内高压带电显示装置适用于交流50Hz，系统标称电压3-35KV的户内高压电气设备上，用于反映装置设置处的带电状况，并能强制闭锁开关网门、手柄，达到防止误操作、误入带电间隔，达到防误目的。


结构特征：
户内高压带电显示装置由传感器和显示器两部分组成，经用户外加导线连接为一体，传感器为环氧树脂浇注支柱绝缘子式产品，电压传感芯棒浇注在内部，其外形可制成不同高度、不同大小和各种裙边的支柱绝缘子的形式，可同时作为支持绝缘子使用。显示器有提示型（T）和强制型（Q）两种。提示型用以反映回路带电状况，强制型不但有显示功能，而且还有强制闭锁功能，从而提高配套产品的防误性能。强制型利用电子开关控制电磁锁，实现强制闭锁。电压指示和强制闭锁工作，均受同一高压信号所控制，但电路系统又是相互独立、互不干扰，只要高压回路带电，即使显示电路和闭锁电路同时出故障，电磁锁仍处于闭锁状态。

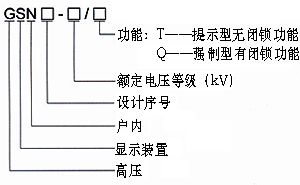

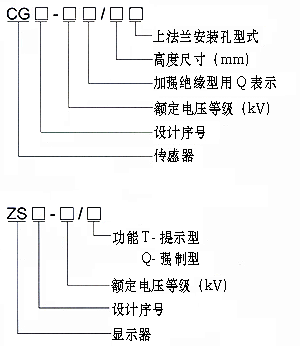

GSN系列户内高压带电显示装置传感器和显示器型号及其含义:


面板开孔尺寸：
    提示面板开孔：88mm×29mm 或 101mm×72mm
    强制型面板开孔： 101mm×72mm

安装接线原理：

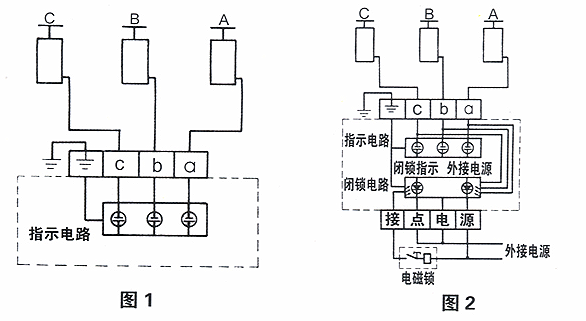

GSN-T提示型显示装置接线原理图（图1）    GSN-Q强制型显示装置接线原理图（图2）


GSN系列户内高压带电显示装置传感器型号规格:

号	传感器型号	高度(MM)	最大直径(MM)	爬电距离(MM)	搞弯强度(N)	上法兰				下法兰中心孔	使用环境
						中心孔M	边孔M	孔距MM	总孔数
1	CG3-□/130B	130	Φ86	＞230	＞8000	M10	2-M8	28	3	M16	全工况
2	CG3-□Q/130A	130	Φ90	＞230	＞4000		2-M8	28	2	M16	全工况
3	CG3-□Q/130B	130	Φ90	＞230	＞4000	M10	2-M8	28	3	M16	全工况
4	CG3-□Q/130C	130	Φ95	＞230	＞8000	M10	2-M8	28	3	M16	全工况
5	CG3-□Q/130C	130	Φ95	＞230	＞8000	M10	4-M10	28	3	M16	全工况
6	CG3-□/130A	130	Φ106	＞230	＞8000		4-M8	40×40	4	M16	全工况
7	CG3-□Q/130B	130	Φ110	＞230	＞8000	M12	2-M8	40×48	5	M16	全工况
8	CG3-□/135B	135	Φ86	＞230	＞8000	M10		28	3	M16	全工况
9	CG3-□Q/135A	135	Φ95	＞230	＞8000	M12	2-M10		1	M16	全工况
10	CG3-□/140A	140	Φ86	＞230	＞8000		2-M10	24	2	M16	全工况
11	CG3-□Q/140B	140	Φ95	＞230	＞8000		4-M8	24	2	M16	全工况
12	CG3-□/140B	140	Φ106	＞230	＞8000	M12	2-M8	40×48	5	M16	全工况
13	CG3-□Q/140A	140	Φ110	＞230	＞8000	M10	2-M8	28	3	M16	全工况
14	CG3-□Q/140B	140	Φ110	＞230	＞8000	M12	4-M8	40×48	5	M16	全工况
15	CG3-□/145B	145	Φ86	＞230	＞8000	M10	2-M8	28	3	M16	全工况
16	CG3-□Q/145C	145	Φ86	＞230	＞8000		4-M10	40×48	4	M16	全工况
17	CG3-□Q/145C	145	Φ145	＞230	＞8000	M10	2-M8	28	3	M16	全工况
18	CG3-□Q/145B	145	Φ95	＞230	＞8000		2-M8	28	2	M16	全工况
19	CG3-□/145B	145	Φ106	＞230	＞8000	M12	4-M8	40×48	5	M16	全工况
20	CG3-□/150B	150	Φ86	＞230	＞8000	M10	2-M8	28	3	M16	全工况
21	CG3-□/150C	150	Φ95	＞230	＞8000	M10	2-M8	28	3	M16	全工况
22	CG3-□/150B	150	Φ106	＞230	＞8000	M12	4-M8	40×48	5	M16	全工况
23	CG3-□Q/150C	150	Φ110	＞230	＞8000	M12	4-M8 4-M10	48×48 55×36	9	M16	全工况
24	CG3-35Q/340	340	Φ147	＞820	＞8000	M10	2-M10	30	3	M16	全工况
25	CG3-35Q/360	360	Φ147	＞820	＞8000	M10	2-M10	30	3	M16	全工况
26	CG3-35Q/380	380	Φ147	＞820	＞8000	M10	2-M10	30	3	M16	全工况

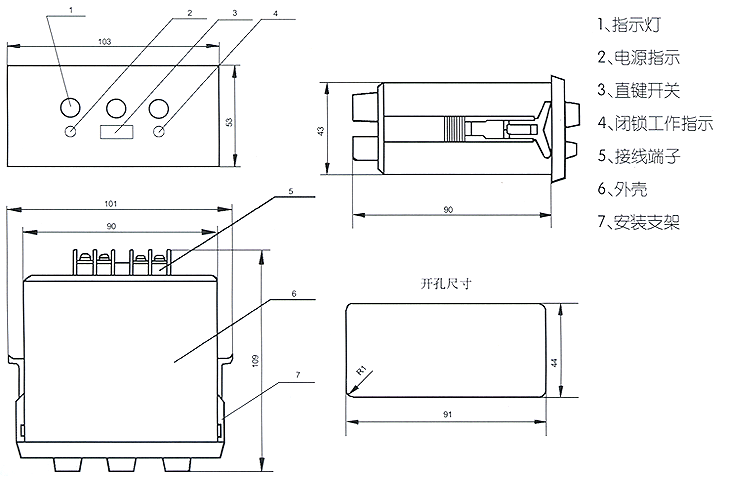

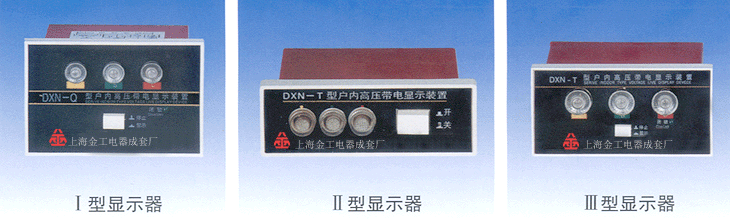

1、I、II型显示器按功能分：提示型（T）、强制型（Q）。同一型号T型和Q型的外形和开孔尺寸相同（见图）。
2、II型显示顺按功能分：提示型（T）。外形和开孔尺寸风图。

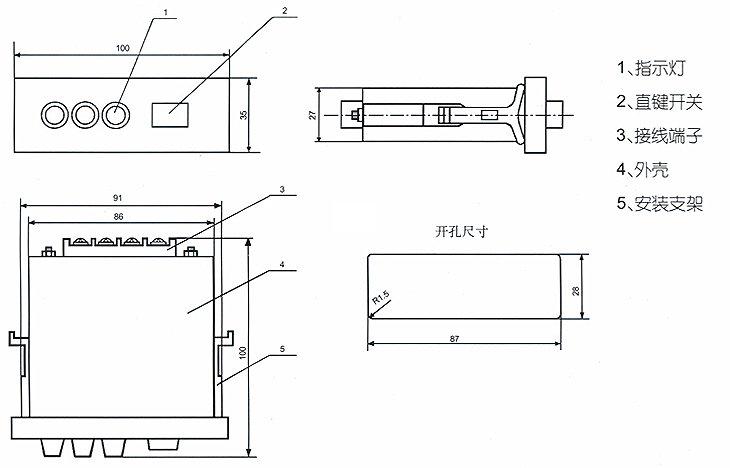

II型显示器外形、开孔尺寸图：

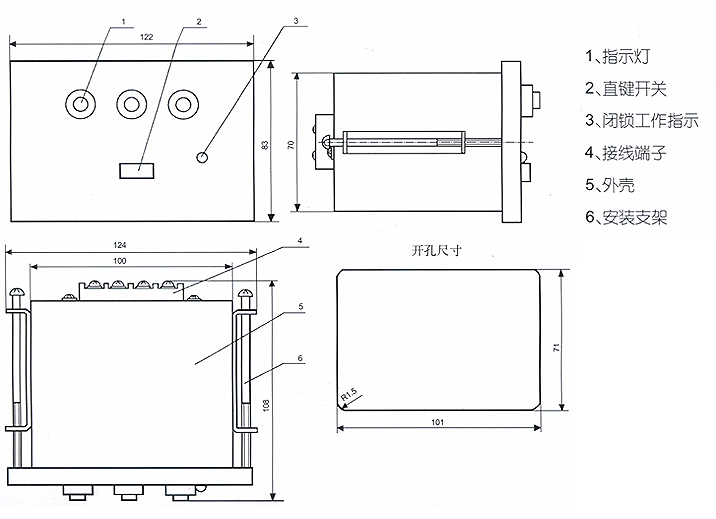

III型显示器外形、开孔尺寸图：
