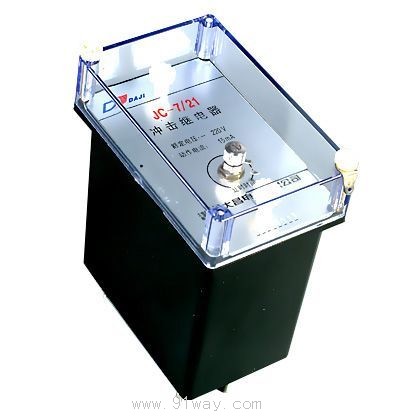

产品名称: JC-7型冲击继电器
型号规格: JC-7型冲击继电器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 冲击继电器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图) 资料下载 继电器背后接线图(附图7)
JC-7型冲击继电器产品详细说明:

用途:
JC-7型冲击继电器主要用于继电保护及安全自动装置回路中作各类故障集中报警启动音响之用,即在电站、变电所及各相关工程系统中央音响报警回路作重复动作之元件。

继电器型号名称:

JC-7型冲击继电器型号说明

工作原理:
JC-7型冲击继电器由变压器、测量取样脉宽检测、触发记忆、自动复归、延时动作和延时返回及稳压电路组成。当某一回路光字牌点亮,电流流过继电器内的变流器初级绕组,在变流器次级绕组上感应出一脉冲电压,该电压分别被送入动作测量和返回测量回路,由于动作测量只在灯亮时有输出而灯灭时无输出,返回测量则反之,因此动作测量和返回测量不会同时有输出。然后测量输入脉宽检测器,以免由于回路中的感应电压而造成继电器误动作。脉宽测量输出送入动作延时和返回延时回路,经符合整定时间时输出至出口继电器。
由于触发回路具有记忆功能,因此当继电器动作后不再对脉冲进行检测,直至有光字牌熄灭或外部复归使继电器返回,则继电器再一次进入循环状态。
继电器动作和返回均有记忆功能,目的为使事故和预告信号在启动音响系统中的互用性,同时继电器还设有外部复归接口。


JC-7型冲击继电器原理图

使用方法:

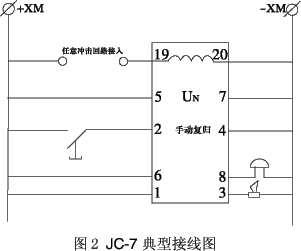

典型接线图:

JC-7型冲击继电器接线图

主要技术参数:
4.1 额定直流辅助电压: 48V, 110V, 220V 。
4.2 最小冲击动作及复归电流: JC-7/11、JC-7/21为0.01A;JC-12、JC-7/22为0.1A。
4.3 最大热稳定电流: JC-7/11、JC-7/21为0.8A;JC-12、JC-7/22为4A。
4.4 冲击额定路数: JC-7/11、JC-7/21不小于80;JC-12、JC-7/22不小于40。
4.5 动作及返回延时整定范围: JC-7/21、JC-7/22延时范围为0-9s,误差±10%;JC-7/11、JC-7/12无延时功能。
4.6 功率消耗
4.6.1 在直流额定电压下功耗不大于6W。
4.6.2 在最大热稳定电流下,测量回路功耗不大于2W。
4.7 触点性能
4.7.1 触点容量: 在电压不大于250V,电流不大于5A,时间常数为40ms的直流回路中,触点断开容量为50W。在交流电路中为500VA(coso=0.4±0.1),触点长期通电流为5A。
4.7.2 继电器触点形式
JC-7提供两付动合触点。
4.8 工作条件
a) 使用地点不允许有爆炸危险的介质,周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质,不允许充满水蒸气和有较严重的霉菌存在;
b) 使用地点不允许有较强的振动和冲击;
c) 使用地点应具有防御雨、雪、风、沙的设施;
d) 使用地点不允许超过1.5mT的外磁感应强度。
4.9 介质强度
继电器各导电路对外露的非带电金属部分及外壳之间,输入电路对触点之间,以及不同回路之间应能承受2kV(有效值),50Hz的交流试验电压,历时1min 的试验,应无绝缘击穿及闪络现象。
4.10 电气抗干扰
继电器应符合GB7261和GB6261《静态继电器急保护装置的电气抗干扰试验》。

继电器背后接线图:
见通用型结构中的附图7。

JC-7型冲击继电器接点图

订货需知:
8.1 产品型号、名称、辅助电压等级等。
8.2 订购数量。
8.3 继电器配套: 如底座等。

JC-7型冲击继电器
产品分类
本网站所有产品资料均来源于各有关生产厂商,我们不保证资料的完整性及正确性,如需更详细资料,请直接联系厂商
