用途

ME系列万能式空气断路器是该厂从联邦德国AGE公司引进的产品，断路器适用于额定工作电压A.C至380V、660V、50Hz；额定工作电流630A-3900A的配电电路作不频繁转换之用、对线路及电气设备的过载，欠电压和短路进行保护。并具有分级选择保护。能直接起动电动机并保护电动机、发电机和整流装置等免受过载、短路和欠电压等不正常情况的危害。

ME系列万能式断路器（智能型）是在ME系列万能式断路器的基础上，采用带微处理机的智能脱扣单元构成，具有选择性三段保护，调试方便工作可靠。

特点

断路器具有结构紧凑体积小、重量轻、系列性强。零部件互换性好，保护系统齐全，技术经济指标高，维护使用方便等特点。

技术标准与正常工作条件

符合IEC947，VDE0660，GB14048.2

型式

安装方式：固定式，抽屉式

极数： 三极、四极

操作方式

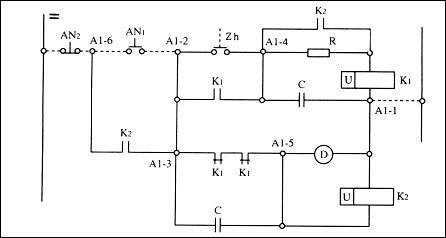

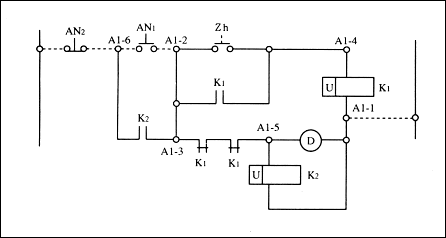

ME系列断路器的操作方式有右侧手动直接操作；正面手动直接操作；正面手动快速操作；电动机快速操作；电动机予储能操作五种方式。

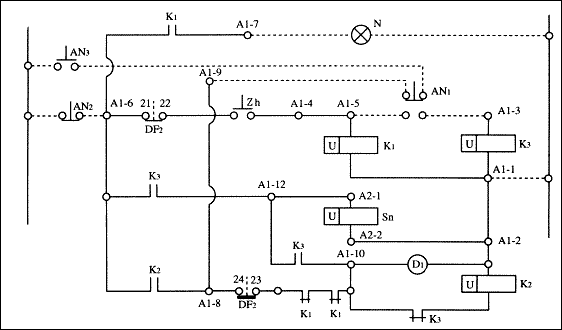

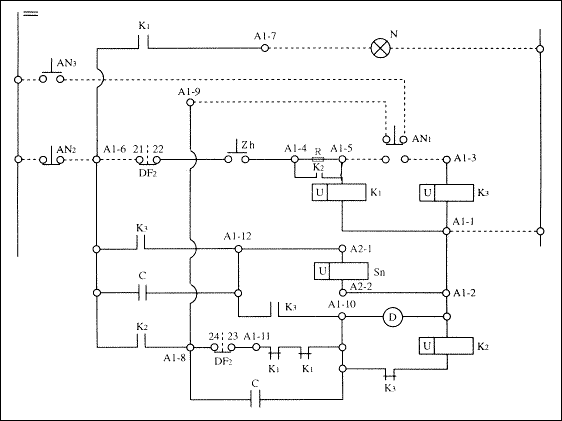

电动机予储能带释能操作，其操作分二个过程：第一个过程为储能，只需操动储能按钮即可完成。第二个过程为闭合操作，当需要断路器闭合时，只需接通闭合操作按钮即可完成。从接到闭合令发出到闭合操作完成时间约100ms。

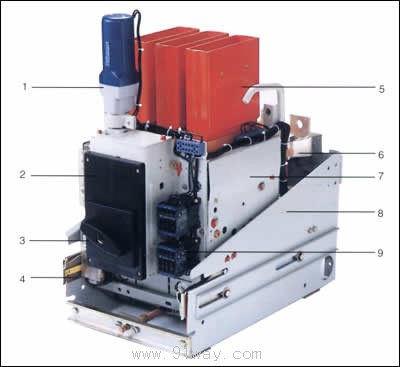

结构图

1.操作电动机 4.过电流脱扣器 7.基本开关 2.操作机构 5.灭弧罩 8.抽屉框 3.正面操作装置 6.导电系统 9.电动操作控制装置 技术及电气参数 断路器技术性能 1.结构尺寸 1 2 3 2.型号 ME　 ME　 ME　 ME　 ME　 ME ME　 ME　 ME ME 　 ME 630 800 1000 1250 1600 1605 2000 2500 2505 3200 3205 3.过载脱扣器整定电流调节范围A 200-300-400 ● 　 ●     350-500-630 ● 　 ● 　●     500-650-800 　 　 ●         500-750-1000 　　 　 　● 　 ●　　 ●     750-1000-1250 　　　　　　 　 ●　　     900-1400-1900 　　　　　　 　　　 　 ●     1000-1500-2000 　　　　　　 　　　　　　 　 ●     1500-2000-2500   　 ●   1900-2400-2900   　　　　●     ●　 ●　 ●　 ● 　　　　　　　●   4.短路短延时脱扣器整定电流调节范围KA 3-4-5 ●　 ●　 ●　 ●　 ●　 ●　 ●     5-6.5-8 　　　　　　　　　　　　 ● 　 ●　 ●　　●   8-10-12*     　●　 8-12-16     　　 　 ● 10-15-20 ●　 ●　 ●　 ● 　　　　　　●   5.短路瞬时脱扣器整定电流调节范围KA 2-3-4 ●　 ●　 ●　 ●　 ●　 ●　 ●     4-5-6 　　　　　　　　　　　　 ● 　 ●　 ●　 ●   6-9-12     　●　 8-12-16     　　 　● 10-15-20       电源为上进线或下进线，短路短延时保护（延时时间300ms）COSФ=0.25，50K时，COSФ=0.280KA时，T=15ms 6.通断能力IEC 157-1，P-2， VDE 0660.o_t_co_t_co IEC-380V 50 　50　 50　 50　 50　 50 　80 　80 　80 　80 　80 -660V 50 　50　 50　 50　 50　 50 　80 　80 　80 　80 　80 7.接能能力 -380V 105　105　105　105　105　105　180　180　180　180　180 -660V 50 　50　 50　 50　 50　 50 　80 　80 　80 　80 　80 8.额定短时耐受电流（1S）   30 　30　 50　 50　 50　 50 　80 　80 　80 　80 　80 9.型号 630/IV 800/IV 1000/IV 1250/IV 1600/IV 2000/IV 2500/IV 过载脱扣器整定电流调节范围A 200-300-400 ●　 ●　 ●　 ●　 ● 2000/IV 2500/IV   350-500-630 ●　 ●　 ●　 ●　 ●     500-650-800 　　 ●     500-750-1000 　　　　　●　 ●　 ●     750-1000-1250 　　　　　　　 ●     900-1400-1900 　　　　　　　　 　 ●     1500-2000-2500   　 ●　 ●   1900-2400-2900   　　　　●   短路短延时脱扣器整定电流调节范围KA 3-4-5 ●　 ●　 ●　 ●　 ●     5-6.5-8 ●　 ●　 ●　 ●　 ●     8-10-12   　 ● 　●   短路瞬时脱扣器整定电流调节范围KA 1.5-2-3 ●　 ●　 ●     2-3-4 ●　 ●　 ●　 ●　 ●     4-6-8 ●　 ●　 ●　 ●　 ●     6-9-12   　 ●　 ●   ME 630-1605 型断路器的脱扣器特性曲线和带有时间/电流特性曲线的NT型熔断器 ME 2000-2505型断路器的脱扣器特性曲线和带有时间/电流特性曲线的NT型熔型器 电动机交流操作（附su控制装置）控制线路图 AN1-闭合操作按钮（用户自备） AN2-切断操作回路按钮（用户自备） K1-防二次闭合动作接触器 K2-闭合操作接触器 Zh-终点开关 电动机直流操作（附su控制装置）控制线路图 AN1-闭合操作按钮（用户自备） AN2-切断操作回路按钮（用户自备） K1-防二次闭合动作接触器 K2-闭合操作接触器 Zh-终点开关 C-电容 R-限流电阻 电动机预储能带释能交流操作（附SU控制装置）控制线路图 电动机预储能带释能直流操作（附SU控制装置）控制线路图 AN1-闭合操作按钮（用户自备） K2-闭合操作接触器 N-储能信号灯 AN2-切断操作回路按钮（用户自备） K3-闭合操作接触器 Zh-终点开关 AN3-储能按钮（用户自备） SN-释能电磁铁 C-电容 K1-防二次闭合动作接触器 DF-辅助开关 R-限流电阻
