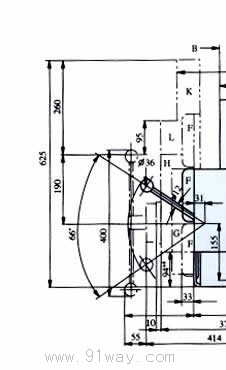

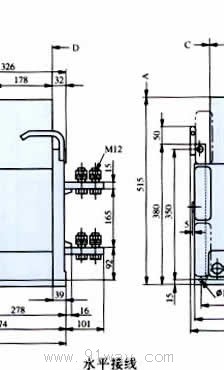

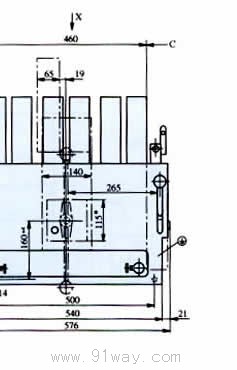

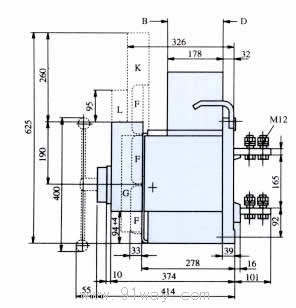

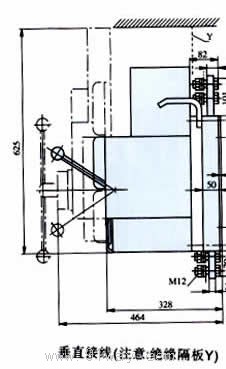

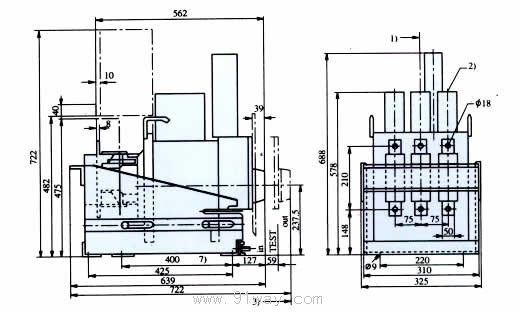

| ME630/800/1000/1250/1600/1605固定式断路器外形尺寸 |
 |
 |
 |
| F-辅助开关 |
| G-SU控制 |
| H-正面操作机构 |
| K-电动机操作机构 |
| L-释能装置 |
| Y-用于垂直接线的绝缘间隔板（用户自备） |
| ME |
a |
b |
c |
d |
g |
h |
k |
| 630 |
30 |
5 |
61 |
15 |
5 |
50 |
480 |
| 800/1000 |
40 |
8 |
71 |
20 |
8 |
60 |
500 |
| 1250 |
50 |
10 |
81 |
14 |
10 |
70 |
520 |
| 1600 |
50 |
20 |
81 |
14 |
15 |
70 |
520 |
| 1605 |
60 |
20 |
81 |
14 |
20 |
70 |
520 | | | |
 |
 |

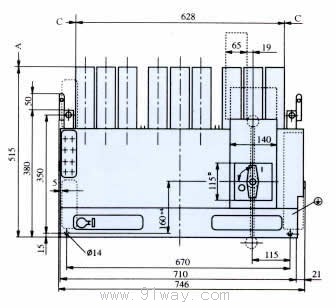

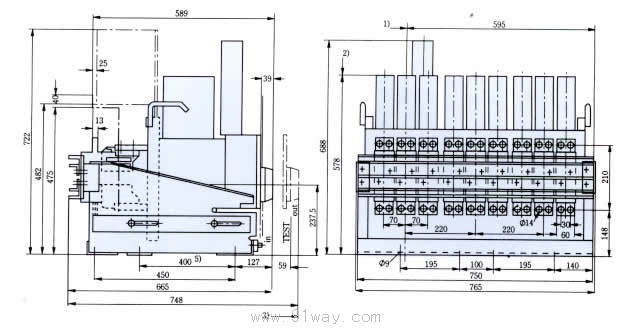

| ME2000/2500/2505固定式断路器外形尺寸图 |
| H-正面操作机构 F-辅助开关 L-释能装置 |
| K-电动机操作机构 G-SU控制装置 Y-用于垂直接线的绝缘间隔板（用户自备） |
 |
 |
 |
 |
 |
 |
 |
 |

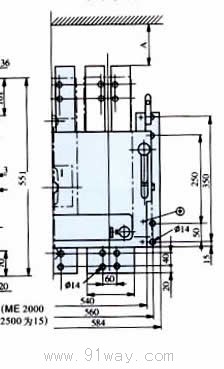

ME 3200接线端尺寸
F-辅助开关
G-SU控制装置
H-正面操作机构
K-电动机操作机构
L-释能装置
Y-用于垂直接线的绝缘间隔板（用户自备） |
 |
 |
|

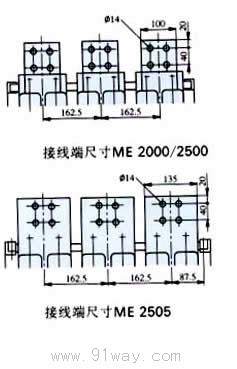

接线端尺寸ME 3205 |
 |
|

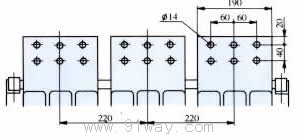

ME630......ME3205 门孔尺寸 |
|

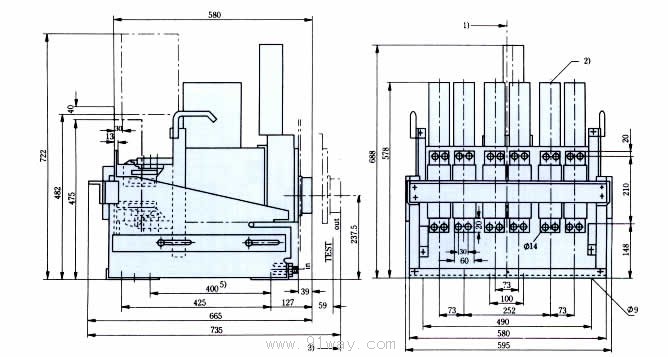

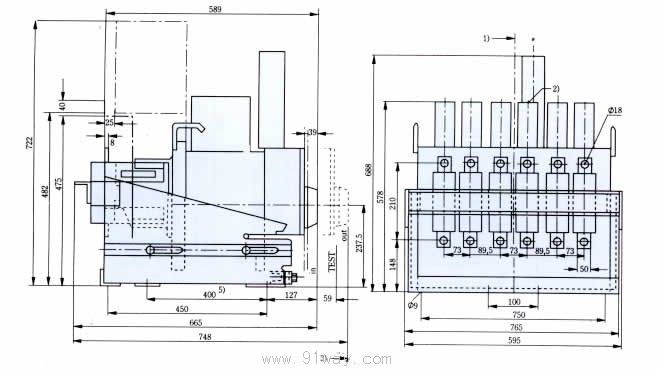

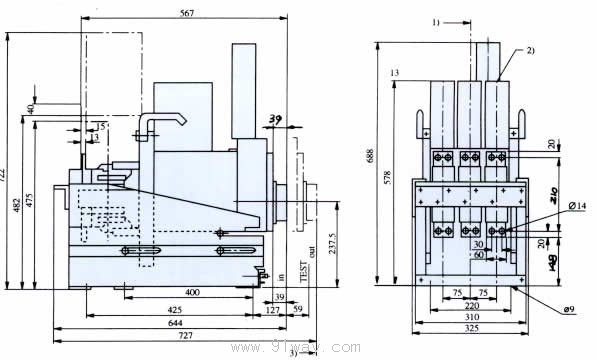

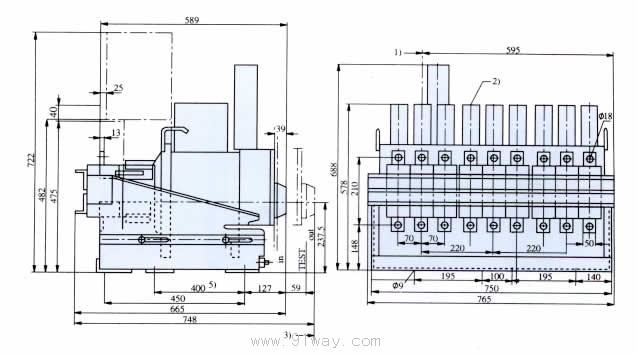

| ME630/800/1000/1250/1600抽屉式断路器外形尺寸图 |
|
