| ME系列主要技术参数 |
|
| [大
中 小] |
|
|
| bse 脱扣器 |
bsel |
| 长延时整定电流Irl（A） |
（0.4-1）×In |
| *1 长延时延时时间t1（S） |
可调 |
| t1在1.05×Irl时 |
>2h |
| t1在1.2×Irl时 |
<1h |
| t1在1.5×Irl时 |
15 |
30 |
60 |
120 |
240 |
480 |
| t1在2.0×Irl时 |
9 |
18 |
37 |
74 |
148 |
300 |
| 精度 |
±15％ |
| 短延时延时时间t2（S） |
（0.4-15）×In（2000A以下） |
|
（0.4-10）×In（2500A以下） |
| 精度 |
±10％ |
| *2 短延时延时时间t2（S） |
0.1 |
0.2 |
0.3 |
0.4 |
| 可返回时间（S） |
0.06 |
0.14 |
0.23 |
0.35 |
| 瞬时整定电流Ir3（A） |
1.0×In-50KA（最小1600A） |
| 精度 |
±15％ |
| 瞬进OFF |
有 |
| 接地故障整定电流Ir4（A） |
（0.2-0.8）×In（最大1200A） |
| 接地故障延时时间t4（S） |
0.1 |
0.2 |
0.3 |
0.4 |
| 精度 |
±10％ |
| .电流表显示 |
I1-I2-I3-IMAX-IG |
| .故障显示 |
故障类型、开断电流 |
| .予警指示（LED显示） |
|
| .通信 |
根据需要 |
| .报警 |
根据需要 | |
|
断路器型号 |
固定式水平联结及抽屉式安全间距 |
固定式垂直联结安全间距 |
|
A |
B |
C |
D |
A |
B |
C |
D |
| ME 630/800/1250/1600 |
250 |
100 |
100 |
120 |
250 |
100 |
100 |
120 |
| ME 1605 |
250 |
100 |
100 |
120 |
|
|
|
|
| ME 2000/2500/3200 |
350 |
100 |
100 |
120 |
500 |
100 |
100 |
120 |
| ME 2505/3205 |
350 |
100 |
100 |
120 |
|
|
|
| |
| 注：1所有带电零件与接地零件之间必须可靠绝缘。 |
| 2 本表为交流至380V数据。 |
|
|
| 分励脱扣器 |
| 断路器装有可远距离操作使断路器断开的分励脱扣器（a-脱肿器）。在断路器上可同时装置2只不同或相同控制电压的a-脱扣器。此时不能再装欠电压脱扣器或闭锁电磁铁。a-脱扣ME630-1605 380V-220V510VA -220-110 220W |
|
|
AN-分励按钮（用户自备）
DF-辅助开关 | |
|
|
| 欠电压脱扣器 |
断路器可装有欠电压脱扣器（r-脱扣器）。r-脱扣器分瞬时与延时，延时简称"C"，采用阻容延时，延时时间为1.5±0.5S.r-脱扣器的电源电压在0.85...1.1Uc时=应保证断路器闭合，在0.35Uc及以下时，应保证断路器断开。r"C"-脱扣器的返回特性为≤0.6倍延时时间。 ME630-1605 -380-220V30VA ME2000-3205 -220-110V10W

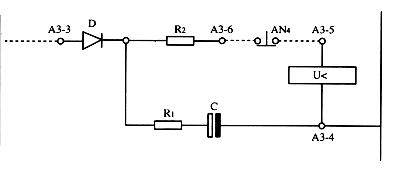

电气延时式欠电压脱扣器线路图 |
|
|
AN4-断开按钮
D-二极管
R1-电阻
R2-电阻
C-电容 |
| 欠电压瞬时脱扣器和闭电磁铁线路图 |
|
|
|
| |
|
|
| 过电流脱扣器 |
断路器的过电流脱扣器有过载长时（b-脱扣器），短路短延时（S"ZZ"-脱扣器），短路瞬时（S-脱扣器）。可组合成；a.bs"ZZ"-脱扣器；b.bs-脱扣器；c.s"ZZ"-脱扣器；d.s-脱扣器；e.无过电流脱扣器。
根据用户需要过载长延时脱扣器可加装锁扣装置（W1）或锁扣装置加信号开关（W2），信号开关有一常开触头。
短路瞬时脱扣器也可加装锁扣装置（W3）或锁扣装置加信号开关（W4）。
锁扣装置在线路故障排除后，需手动复位，否则脱扣器始终处于脱扣位置。
短路短延时脱扣器不能加装锁扣装置，但可加装信号开关。 | |

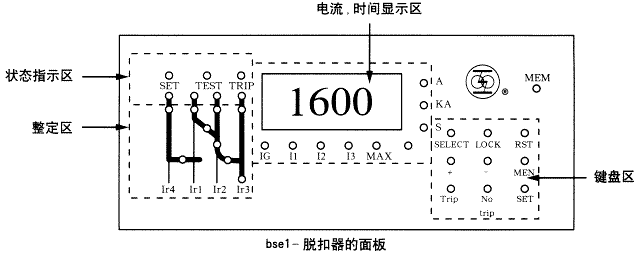

| 智能型脱扣单元简称bse脱扣器，具有过载长延时、短路短延时及特大短路瞬时保护功能、附带自诊断、试验、故障记忆等功能，并具有电流表功能和接地故障保护功能，可在正常用整定过载、短路短延时、特大短路瞬进、接地保护等整定值及显示，也可进行试验功能，用户需要时也可提供通讯及报警等功能。 |
| 操作电动机 |
S锁扣与信号 |
 |
操作断路器合闸
ME 630-1605 -220 700VA
ME 2000-3205 -220V400W -110V550W |
 |
短路瞬时脱扣器故障后起锁扣作用
加装信号装置后可显示其故障部位 |
| 辅助开关 |
抽屉式断路器用安全隔离装置 |
 |
辅助开关起电路转换作用
断路器一般装有1只或2只HSS辅助开关，用户需要时最多可装有3只HSS辅助开关。 |
 |
起安装隔离作用 |
| 合闸手柄带机械锁 |
抽屉式引伸导轨 |
 |
保证合闸后不误操作 |
 |
便于断路器维修、保养 |
|
机械联锁装置 |
|
 |
使两台水平位 | |
|
|
