产品名称: ZN13(3AF型)型弹簧操动机构
型号规格: ZN13(3AF型)型弹簧操动机构
  放大图片 放大图片
产品类别: 常规产品 -- 备品配件 -- 弹簧操作机构
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZN13(3AF型)型弹簧操动机构产品详细说明:

ZN13(西门子3AF型) 型弹簧操动机构可供操作ZN12/ZN13型户内高压真空断路器及合闸功与之相当的其它户外或户内真空断路器,其性能符合GB1984《交流高压断路器》和本产品《技术条件》的要求。可用交流或直流电源电动操作,亦可手动操作。

ZN13(3AF型)型弹簧操动机构技术参数
1.储能电机采用单向永磁直流电动机,其技术数据见下图:
型 号 额定工作电压(V) 额定电功率(w) 正常工作电流(A)
HDZ-1 2280B -110 220 3.56
HDZ-22280B -220 220 1.28
HDZ-1 2880B -110 275 4.4
HDZ-22880B -220 275 2.2
HDZ-13580B -110 350 5.5
HDZ-23580B -220 350 2.75
2.分合闸电磁铁采用螺管式电磁铁,其技术参数见下图:
额定工作电压(V) ~220 -220 -110
额定工作电流(A) 3.4 1.5 3.4
额定电功率(w) 748 372 374
20℃时线圈电阻值(Ω) 65 150 33
正常工作电压范围 合闸85%~1 2096额定工作电压
分闸65%~120%额定工作电压、
小于30%额定工作电压时3次不得分
3.机构输出转角58°-62°。
4.机构行程为72mm。
5.机构合闸功:190-260J。

订货须知
1.所配断路器型号规格、操作电压、断路器额定开断电流。
2.机构型号及规格。
3.其它技术要求。

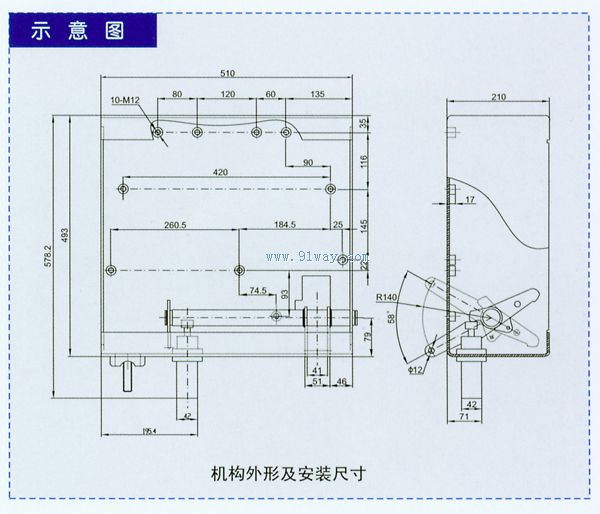

ZN13(3AF型)型弹簧操动机构外形尺寸

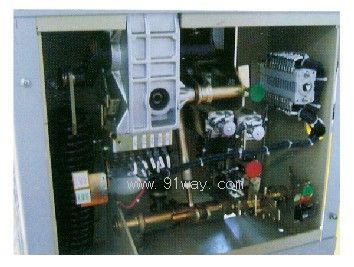

ZN13(3AF型)型弹簧操动机构
