GL-20系列电流继电器主要技术参数： |
| |
1 用途
该继电器用于保护电动机、变压器与输电线的过负荷及短路保护，也可用于交流操作回路中的过流保护。适用于具有反时限及定时限特定动作时限要求的保护回路使用。
2 动作原理与结构特点
2.1 动作原理
本系列继电器的动作原理是复合式的、由公用一个线圈的感应式和电磁式的两个元件组成。当继电器的线圈通过交流电流时，则在铁芯的遮蔽部分产生两个具有一定相位差的磁通，此磁通与其在圆盘中感应的涡流相互作用的结果，在圆盘上产生一转矩，在20-40％的动作电流下，圆盘开始旋转，此时由于扇齿与蜗杆没有咬合，故继电器不动作。
当线圈中的电流增大至整定电流时电磁力矩大于弹簧的反作用力矩，框架转动，使扇齿与蜗杆咬合，扇齿上升。此时GL-21、22、25型过流继电器的动铁在扇齿顶杆的推动下，使磁体右边气隙减小，左边气隙增大，因而动铁被导磁体吸合，使继电器触点动作。
GL-21、22、23、24型继电器具有一个动合主触点，据需要也可以改装成为一个动断触点。
GL-25、26型继电器，具有较大触点容量的转换主触点，保证了在继电器动作过程中，电流互感器的二次回路不会开路。
GL-23、24、26型继电器除上述的主触点外，还有一对由感应元件操作的信号触点，主触点只受电磁元件的控制。
当继电器线圈中的电流小于瞬动整定值时，感应元件的动作时限与电流成反比。当输入线圈中的电流大到某一整定的电流倍数时(即瞬动整定值)，电磁元件瞬时动作。因而继电器的动作时限具有定时限及反时限的特性。
2.2 结构特点
继电器具有七个抽头，用以调整感应元件与电磁元件的动作电流。也可借改变动铁与电磁铁之间的气隙来调整电磁元件的动作电流。继电器具有调整感应元件动作时间整定值的机构及主触点动作信号牌，此信号牌可由装在外壳上复归机构使其动作后返回。
继电器的部件装在金属底座上，并且罩以透明有机玻璃的外壳。
继电器装在垂直面板上，可以板前或板后接线。

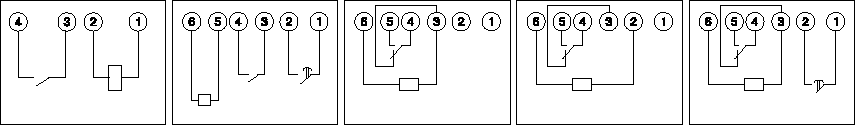

继电器的内部接线图如图1所示。
图1 GL-20系列继电器内部接线图(背视)
3 技术数据
3.1各种继电器的额定数据与调整范围列于下表
|
继电器
型号 |
额定电流
(A) |
整 定 值 |
|
感应元件的动作电流(A) |
●动作时间(S) |
●●电磁元件动作
电流倍数 |
|
GL-21／10
GL-21／5 |
10
5 |
4；5；6；7；8；9；10
2；2.5；3；3.5；4；4.5；5 |
0.5；l；2；3；4 |
2；4；6；8 |
|
GL-22／10
GL-22／5 |
10
5 |
4；5；6；7；8；9；10
2；2.5；3；3.5；4；4.5；5 |
2；4；8；12；16 |
2；4；6；8 |
|
GL-23／10
GL-23／5 |
10
5 |
4；5；6；7；8；9；10
2；2.5；3；3.5；4；4.5；5 |
2；3；4 |
2；4；6；8 |
|
GL-24／10
GL-24／5 |
10
5 |
4；5；6；7；8；9；10
2；2.5；3；3.5；4；4.5；5 |
8；12；16 |
2；4；6；8 |
|
GL-25／10
GL-25／5 |
10
5 |
4；5；6；7；8；9；10
2；2.5；3；3.5；4；4.5；5 |
0.5；1；2；3；4 |
2；4；6；8 |
|
GL-26／10
GL-26／5 |
10
5 |
4；5；6；7；8；9；10
2；2..5；3；3.5；4；4.5；5 |
8；12；16 |
2；4；6；8 |
●为10倍动作电流时
●●即 电磁元件动作电流/感应元件的动作电流 之比。
3.2 继电器线圈的长期允许承受110％额定电流。
3.3 感应元件的返回系数，对于GL-21、22型继电器应不小于0.85，对于GL-23、24、25、26型
继电器应不小于0.8。
3.4 当电流等于感应元件的动作电流时，继电器的功率消耗不大于15VA。
3.5 触点的通断容量。
3.5.1 GL-21、22型动合触点和GL-23、24型动合主触点，在电压不大于220V时，能长期接通
直流或交流5A，但是断开所接通的电路，应当由别的触点担任。例如由油开关的辅助触点进行。
GL-21、22型动断触点和GL-23、24型动断主触点在电压不大于220V时，能断开交流2A，如果被控电路系由变流器供电，而与继电器触点并联，且当电流为4A时，其总阻抗不大于4Ω，则继电器的触点在这个电路的电流到50A的情况下能够分流接通与分流断开。
3.5.2 GL-23、24、26型动合信号触点，在电压不大于220V时能断开或接通直流0.2A或交流lA。
3.5.3 GL-25、26型主触点，当被控制电路由变流器供电，且在电流为3.5A时其阻抗不大于4.5Ω,则在电流不大于150A的情况下，主触点可以将这个电路分流接通与分流断开。
3.6 继电器各电路对非带电的金属部分以及在电气上无联系的各电路之间的介质强度能耐受交流
50Hz，电压2kV，历时1min无击穿或闪络。
3.7 继电器各电路对非带电的金属部分，以及在电气上无联系的各电路之间的绝缘电阻，用500V兆欧表测量不低于300MΩ。
3.8 继电器的重量不超过3.1kg。
3.9 继电器对形及安装开孔尺寸分别见图1，2，3。

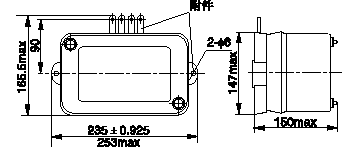

a)板前接线

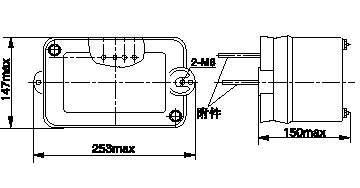

b)板后接线 |
|
| |
|
| |
GL-20系列电流继电器(示意图)
|
