DL-10系列电流继电器主要技术参数： |
| |
1 用途
该系列电流继电器，用于电机，变压器和输电线的过负荷和短路保护中，作为启动元件。
2 结构概述
2.1 继电器系电磁式瞬时动作，磁系统有两个线圈，线圈引出端接在继电器底座的端子上，用联接片(出厂附件)，可以将线圈串联改为并联，因而可使继电器的整定范围增大一倍。继电器内部接线图如图1所示。
继电器安装在垂直的面板上，可以板前接线或者板后接线。
依此为DL-11 DL-12 DL-13

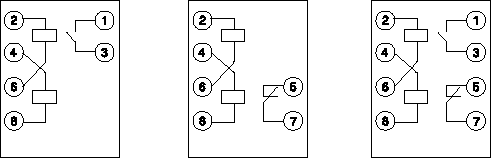

图1 DL-10系列继电器内部接线图(背视)
3 技术数据
3.1 触点的断开容量：当电压不大于220V以下及电流不大于2A时，在具有电感负荷的直流电路(时间常数T不大于5×10-3s)中为50W；在交流电路中(COSΦ=0.4)为250VA。
3.2 动作时间：在1.1倍整定值时，动作时间不大于0.12s；在2倍整定值时，动作时间不大于O.04s。
3.3 介质强度：继电器的各电路对非带电金属部分间，应耐受交流50Hz，电压2kV，历时1min的试验。
3.4 继电器的重量约lkg。
3.5 电流继电器的其他主要技术数据如表1所示。

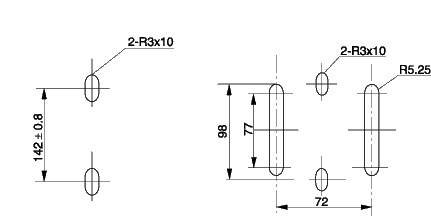

3.6 继电器外形及安装开孔尺寸分别见图2及图3。 ·
4 订货须知
订货时应注明
4.1 继电器的型号、名称。
4.2 电流最大整定值。
4.3 接线方式：(板前接线或板后接线)。如不注明，则供应板后接线的附件。
|
型号 |
最大
整定值
（A) |
整定
范围
（A） |
线圈串联 |
线圈并联 |
在最小整定
电流时功率
消耗（VA） |
触点类别 |
返回
系数 |
|
动作电流
（A） |
热稳定电流A |
动作电流
（A） |
热稳定电流A |
动合 |
动
断 |
|
长期 |
Is |
长期 |
Is |
|
DL—11
DL—12
Dl—13 |
0.01 |
0.0025
-
0.01 |
0.0025
-
0.005 |
0.02 |
0.6 |
0.005
-
0.01 |
0.04 |
1.2 |
0.08 |
1
1 |
1
1 |
0.8 |
|
DL—11
DL—12
DL—13 |
0.04 |
0.01
-
0.04 |
0.01
-
0.02 |
0.05 |
1.5 |
0.02
-
0.04 |
0.1 |
3 |
0.08 |
1
1 |
1
l |
|
DL—11
DL—12
DL—13 |
0.05 |
0.0125
-
0.05 |
0.0125
-
0.025 |
0.08 |
2.5 |
0.025
-
0.05 |
0.16 |
5 |
0.08 |
1
1 |
1
1 |
|
Dl—11
DL—12
DL—13 |
0.2 |
0.05
-
0.2 |
0.05
-
0.1 |
0.3 |
12 |
0.1—0.2 |
0.6 |
24 |
0.1 |
1
1 |
1
1 |
|
DL—11
DL—12
DL—13 |
0.6 |
0.15
-
0.6 |
0.15
-
0.3 |
1 |
45 |
0.3—0.6 |
2 |
90 |
0.1 |
1
1 |
1
1 |
|
DL—11
DL—12
DI—13 |
2 |
0.5—2 |
0.5—1 |
4 |
100 |
1-2 |
8 |
200 |
0.1 |
1
1 |
1
1 |
|
DL—11
DL—12
DL—13 |
6 |
1.5—6 |
1.5-3 |
10 |
300 |
3-6 |
20 |
600 |
0.1 |
1
1 |
1
1 |
|
DL—11
DL—12
DL—13 |
10 |
2.5—10 |
2.5—5 |
10 |
300 |
5—10 |
20 |
600 |
0.15 |
1
1 |
1
1 |
|
DL—11
DL—12
DL—13 |
20 |
5—20 |
5—10 |
15 |
300 |
10—20 |
30 |
600 |
0.25 |
1
1 |
l
1 |
|
DL—11
DL—12
DL—13 |
50 |
12.5—50 |
12.5—25 |
20 |
450 |
25-50 |
40 |
900 |
1 |
1
1 |
1
1 |
|
DL—11
DL—12
DL—13 |
100 |
25—100 |
25—50 |
20 |
450 |
50—100 |
40 |
900 |
2.5 |
1
1 |
1
1 |
|
DL—11
DL—12
DL—13 |
200 |
50—200 |
50-100 |
20 |
450 |
100—200 |
40 |
90 |
10 |
1
1 |
1
1 |
0.7 |

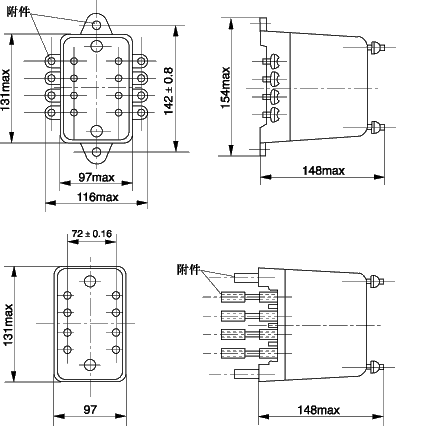

图2 DL-10系列继电器外形尺寸 上为板前接线 下为板后接线
 |
|
| |
|
| |
DL-10系列电流继电器(示意图)
|
