ZLD,ZLB系列为单级立式轴流泵产品详细说明：

ZLD、ZLB系列为单级立式轴流泵，将液体沿泵轴方向提升，具有流量大、扬程低的优点。ZLB型同一口径水泵根据叶片的不同安放角度，具有不同的扬程和不同的流量，具有性能参数覆盖广的优点。

2、适用范围：
ZLD、ZLB单级立式轴流泵适用于运送清水或物理及化学性质类似于水的其它液体，温度不超过50℃，颗粒直径不超过50mm的溶液。主要用于农田排灌、城市防洪排涝、船坞水位提升、热电站输送循环用水等。

3、性能范围：
流量79~2800m3/h扬程1.5~5.5m
进口直径100~500mm配套功率1.5~37kw

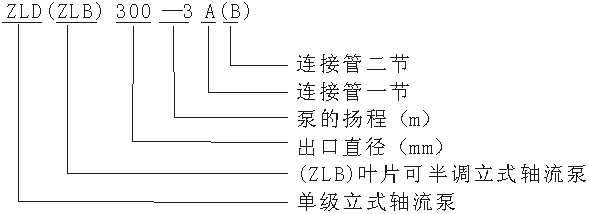

4、型号说明：




5、ZL轴流泵工作性能参数表

200ZLD-2

流量Q （m3/h）	扬程 H(米)	转速 n(转/分)	效率η (%)	叶轮直径 (mm)	配用功率 (kw)
260	1.76	1450	71.3	170	3
237	2.4		75.5
211	2.8		71.3

200ZLD-3

流量Q （m3/h）	扬程 H(米)	转速 n(转/分)	效率η (%)	叶轮直径 (mm)	配用功率 (kw)
443	2.1	1450	72	200	5.5
396	3.1		80
326	4.1		72

250ZLD-2.5

流量Q （m3/h）	扬程 H(米)	转速 n(转/分)	效率η (%)	叶轮直径 (mm)	配用功率 (kw)
553	1.92	1450	76	228	5.5
523	2.41		78
450	3.40		76

300ZLD-3

流量Q （m3/h）	扬程 H(米)	转速 n(转/分)	效率η (%)	叶轮直径 (mm)	配用功率 (kw)
824	2.5	1460	78.5	260	11
796	3.1		80
687	4.5		78.5

300ZLD-5.5

流量Q （m3/h）	扬程 H(米)	转速 n(转/分)	效率η (%)	叶轮直径 (mm)	配用功率 (kw)
876	4.13	1460	75.4	255	18.5
799	5.40		79.8
713	6.43		75.4

6、ZLB导叶型轴流泵工作性能参数表

ZLB350-2型

安装角度	流量Q		扬程H(M)	效率η (%)	转速（r/min）	功率（KW）
	（m3/h）	l/s				轴功率	配用功率
0º	645 750 860	179.2 208.3 238.9	2.98 2.26 1.33	75 81 77	970	6.98 5.70 4.04	11
+2º	700 845 920	194.4 234.7 255.6	3 1.98 1.32	75 81.5 75		7.62 5.59 4.41	11
+4º	780 900 975	216.7 250 270.8	2.84 1.99 1.43	75 81 75		8.04 6.02 5.06	11

ZLB350-2.8型

安装角度	流量Q		扬程H(M)	效率η (%)	转速（r/min）	功率（KW）
	（m3/h）	l/s				轴功率	配用功率
-2º	1000 1135 1260	277.8 315.3 350	3.64 2.68 1.67	76 81 76	1450	13.04 10.22 7.54	18.5
0º	1200 1300 1400	333.3 361.1 388.9	3.48 2.88 1.85	78 81 76		14.57 12.58 9.28	18.5
+2º	1450 1500 1550	402.8 416.7 430.6	2.96 2.65 2.17	80 80 76		14.60 13.52 12.05	18.5

ZLB350-3.5型

安装角度	流量Q		扬程H(M)	效率η (%)	转速（r/min）	功率（KW）
	（m3/h）	l/s				轴功率	配用功率
-4º	785 835 880	218.1 231.9 244.4	3.5 3.1 2.6	77 77 74	970	9.71 9.15 8.42	15
-2º	750 865 950	208.3 240.3 263.9	4.0 3.4 2.5	74 78 74		11.04 10.26 8.74	15
0º	775 900 1000	215.3 250 277.8	4.2 3.6 2.5	77 78 74		11.51 11.31 9.20	15
+2º	800 955 1100	222.2 265.7 305.6	4.4 3.6 2.5	77 78 74		12.44 12.00 10.12	15
+4º	870 1000 1150	241.7 277.8 319.4	4.4 3.8 2.6	76 79 74		13.71 13.09 11.00	18.5

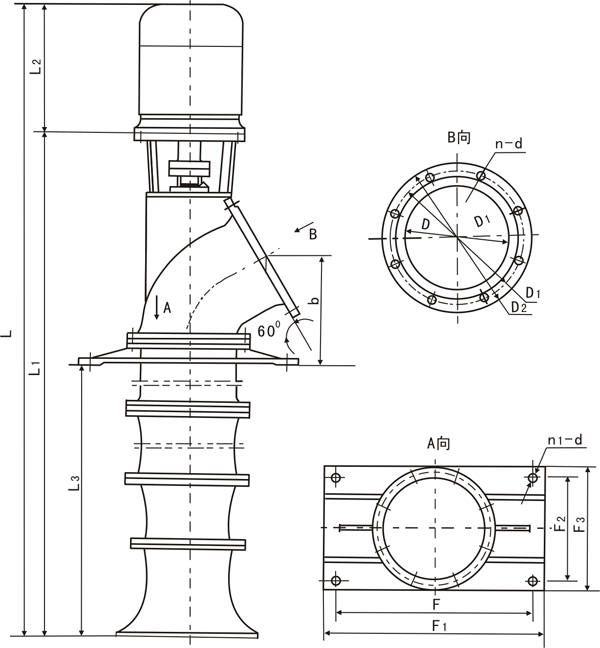

7、ZLD、ZLB轴流泵外形和按装尺寸

泵 型 号	L	L1	L2	L3	B	F	F1	F2	F3	n1-d	D	D1	D2	n-d
200ZDL-2A	2042	1722	320	1045	327	440	500	230	280	4-Φ18	200	280	315	8-Φ18
200ZDL-3A	2117		395
200ZDL-3B	2912	2517		1840
250ZDL-2.5A	2934	2539		1745	410	536	600	280	336	4-Φ20	250	335	370	12-Φ20
300ZDL-3A	2897	2402	495	1420	470	580	650	320	385		300	395	435
300ZDL-3B	3913	3418		2436
300ZDL-5.5A	2962	2402	560	1420
300ZDL-5.5B	3978	3418		2436
350ZLB-2A	2830	2290	540	1665	380	720	765	300	345	4-Φ22	350	445	490	8-Φ22
350ZLB-2.8A	2850		560
350ZLB-3.5A	2900	2300	600	1675
350ZLB-3.5B	3920	3320		2695
