ZLQ型全系列轴流泵产品详细说明：

概述
ZLB、ZLQ型泵系单级立式轴流泵，ZWB(Q)、ZXB(Q)型泵系特大型卧式、斜式轴流泵，适用于输送清水、污水（或废水）及带有轻微腐蚀性的液体。该型泵扬程较低，流量较大，可供农田排灌、盐场、养殖、供水、污水处理、电厂输送循环水、船坞和其他水利工程给排水，也可以用于冶金、化学等行业。被输送液体温度一般不高于50℃。

型号说明：
40ZLD（ZLB、ZLQ)-12
40- 泵吐出口直径被25除的值(该泵为1000mm)
ZLD-轴流泵，立式，固定叶片
ZLB-轴流泵，立式，叶片半可调
ZLQ-轴流泵，立式，叶片全可调
12-泵的设计点扬程为12m
120ZWB(ZWQ、ZXB、ZXQ)-3
120- 泵吐出口直径被25除的值(该泵为3000mm)
ZWB-轴流泵，卧式，半可调叶片
ZWQ-轴流泵，卧式，全可调叶片
（X表示斜式安装）
3-泵的设计点扬程为3m
ZLB、ZLQ型泵产品有57种，其中口径40英寸及其以上可做成叶片全可调(ZLQ)型泵。

产品特点
◎新模型—效率高、汽蚀性能好。
◎新结构—安装维修方便，运行可靠。
◎优良材质—经久耐用。叶片、导叶片一般采用钢材，特殊需要可用铝青铜、不锈钢等。
◎参照国际制造标准—内流道表面光洁，叶片导叶片型线准确、互换性好，振动噪音小。

结构特点
1、双基础立式分体式结构

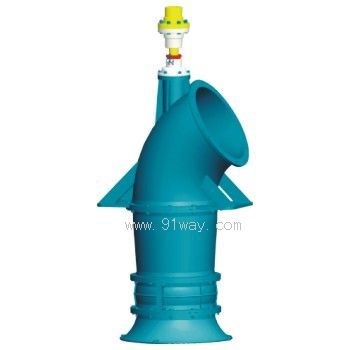

泵主要有泵本体、传动装置和传动轴等组成。轴流泵本体由进水喇叭、叶轮、导叶体、出水弯管、轴、轴承、填料密封等组成(见图),泵轴两端借上下两付水润滑橡胶轴承支承，轴颈表面镀以硬铬。
泵轴两端各设一组螺母，分别与毂轮体和联轴器固定。泵运行时，全部轴向力由传动装置内的推力轴承承受。泵转子的轴向位移由传动装置内的圆螺母来调整。
泵的轴向力、传动装置与电机重量、转子重量均由支承传动装置的楼面基础承受。泵的外壳重量由泵基础承受。
立式电机与水泵之间设有中间传动轴，传动轴的电机端为弹性联轴器，水泵端为刚性联轴器。电机安装高程由用户与生产厂商定。
传动轴的长度一般在安装外形图所规定的尺寸范围内使用，如超出规定尺寸，则需设置中间轴承。

流量(设计点）Q / Flow (design point): 0.55-33.3m³/s
扬程(设计点）H / Head (design point): 2-15m
出口直径 / Outlet diameter: 700-3000mm

泵送液体温度 / T emperature of transferred liquid :≤60℃
