产品名称: 16系列面板电表(16C-16L)
型号规格: 16系列面板电表(16C-16L)
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 面板仪表
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
16系列面板电表(16C-16L)产品详细说明:
适用范围:
16系列面板电表(16C-16L)为磁电系内磁式结构,适用于安装在各控制系统和配电系统的显示面板和 大型开关板上指示相关电参数,如:交直流电流、电压、功率因数、功率、同步值、频率、展开电压和过载电流等。产品性能符合 GB7676-1998 标准。
主要技术参数:准确度为: 1.5 、 2.5 级;使用条件: -20 ~+ 50 ℃ 相对湿度≤85%;耐压影响:自频定值变化±15%时,引起指示值误差不超过基本误差机械性能:能承受加速为30米/秒²,冲击频率每分钟80-120次、二小时运输颠震工作位置:垂直方向合用

结构特征:马赛克外壳,有机玻璃窗口,磁电系内磁式结构

常用规格(测量范围)
备注
交流电流表
A
0.5-50A
直接接通
10/5A-800/5A
经电流互感器通次级电流
KA
10KA-10KA
交流电压表
V
10V-600V
直接接通
KV
1KV-35KV
经电流互感器通次级电流 100V
直流电流表
μA、mA
50μA-500μA 1mA-500mA
直接接通
A
1A-15A
15A-750A
外附分流器75mV
KA
1KA-3KA
直流电压表
V
3V-600V
直接接通
KV
1KV-3KV
外附定值电阻
频率表
HZ
45-55HZ 36V 100V 127V 220V 380V
2.5级
功率表
W、VAR

100V 380V 380-380KV/100V 5A 5-10KA/5A经电压互感器二次电压 100V经电压互感器二次电压 100V

2.5级
功率因数表
COSφ
COS φ =0.5-1-0.5 100V/5A 220V/5A 380/5A
2.5级

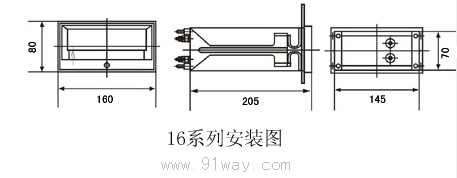

16系列面板电表(16C-16L)外形尺寸

16系列面板电表(16C-16L)

16系列面板电表(16C-16L)
