RXMA1型中间继电器产品详细说明：

RXMA1型中间继电器用于电力系统二次回路及工业自动化控制回路中，作为中间辅助，扩大控制回路之用。

2 结构特点
2.1 能提供多至7付动合或动断以及转换触点，结构紧凑。
2.2 通过罩壳上的小孔拨动衔铁可以试验触点动作情况。
2.3 线圈激励有交流和直流两种。

3 动作原理
RXMAl中间继电器为电磁拍合式结构，由电磁系统、接触系统二部分组成。当线圈通电时,通过铁芯产生磁场吸合吸片，由吸片带动簧片，使触点回路转换。触点采用双触点接触，具有接触电阻小接触可靠性强，断开负荷容量大等优点。吸片设计时惯量很小，所以该继电器能耐受一定量的冲击及振动，并能耐受中等地震波的冲击。继电器外壳采用引进的Combiflex结构。

4 RXMA1型中间继电器技术数据

4.1 动作电压：D.C.<70％额定电压。
4.2 返回电压：D.C.>5％额定电压。
4.3 动作时间：动合触点≯40ms，动断触点≯30ms。
4.4 线圈功耗：<2W
4.5 触点长期允许通过5A电流
当通过电流的时间<200ms，允许通过90A电流；
当通过电流的时间为1s时，允许通过50A电流。
4.6 触点断开能力：A.C.：250V时为5A(功率因数>0.4)为250VA
D.C.：250V时为2A(L/R=40ms)为45W。

当电压24V时(DC)	4A/6A(单触点)/(双触点串联)
当电压48V时(DC)	1.5A/4A(单触点)/(双触点串联)
当电压55V时(DC)	1.0A/2.5A(单触点)/(双触点串联)
当电压110V时(DC)	0.4A/1.0A(单触点)/(双触点串联)
当电压125V时(DC)	0.3A/0.7A(单触点)/(双触点串联)
当电压220V时(DC)	0.2A/0.4A(单触点)/(双触点串联)
当电压250V时(DC)	0.15A/0.3A(单触点)/(双触点串联)

4.7 绝缘耐压：50Hz，lmin，2kY。
4.8 冲击电压：5kV。
4.9 能承受5-15Hz中等震级的地震波冲击。
4.10 额定电压及线圈阻值。(见表2、表3)

电压等级DC(V)	6	12	24	36	48	55	110	220
线圈阻值(Ω)	29	115	460	1.15k	2.02k	2.6k	9.68k	39.2k

电压等级AC(V)	24	48	110	220
线圈阻值(Ω)	115	460	2.02k	9.68k

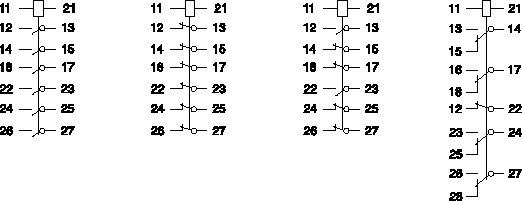

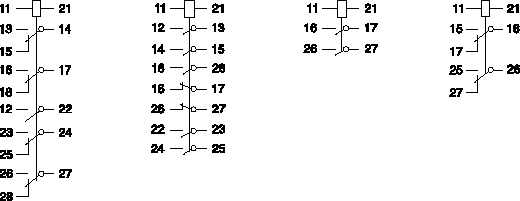

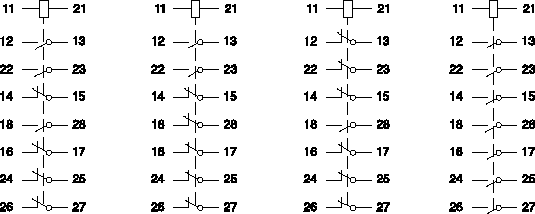

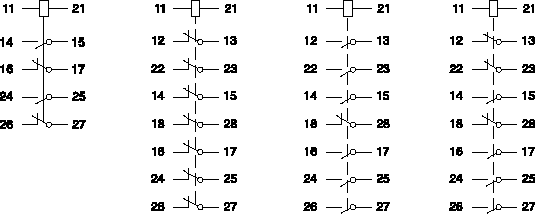

4.11触点规格

RK211 063 RK211 064 RK211 066 RK211 072

RK211 073 RK211 074 RK211 025 RK211 037

RK211 052 RK211 070 RK211 071 RK211 075

RK211 076 RK211 077 RK211 078 RK211 079

4.12 凸出式模数化插入结构外形尺寸《附录》Ⅲ中附图Ⅰ(2S6C)。
4.13 凸出式模数化插入结构安装尺寸按《附录》Ⅲ中附图5(2S6C)可插入按附图6(2S12C) 并排插2个，按附图7(4S6C)直排插2个，按附图8(4S12C)可插入4个。

5 订货须知
订货时请注明型号触点代号及电压等级可提供交流规格。
例：RXMAl RK211063-DC220V。
