RXMH2型大容量中间继电器产品详细说明：

1 用途
RXMH2型大容量中间继电器用于工业自动化控制及电力系统二次回路中，作为中间辅助和扩大控制范围之用。

2 特点
2.1 触点数量多达8付，断开容量大。
2.2 线圈激励分直流和交流二种。

3 动作原理：
RXMH2大容量中间继电器为电磁式继电器。由电磁系统，接触系统及支架三部分组成。电磁系统采用直动式结构，工作行程较大。接触系统采用桥式触点，断开容量大。当线圈通电时，产生磁场，吸动铁芯。由铁芯带动触点转换。外壳采用弓I进的Combiflex凸出式模数化插入结构。

4 RXMH2型大容量中间继电器技术数据

4.1 动作电压：DC.< 70％额定电压；AC.< 85％额定电压。
4.2 返回电压：DC.> 5％额定电压；AC.> 15％额定电压。
4.3 动作时间：< 55ms RK223 070规格< 60ms，交流规格< 65ms。
4.4 线圈功耗：D.C.为5.5W；A.C.为9VA
4.5 触点最大断开容量：A.C. V≯250V；I≯10A(功率因数为0.4±0.1)为1000VA
D.C. V≯250V；I≯5A，(L／R=40ms)为100W

如果增加触点断开容量可按表1内数据将触点串联。

当电压(DC)55V时	20A／20A(单触点)／(双触点串联)
当电压(DC)110V时	6A／20A(单触点)／(双触点串联)
当电压(DC)125V时	5A／20A(单触点)／(双触点串联)
当电压(DC)220V时	1.2A／6A(单触点)／(双触点串联)
当电压(DC)250V时	1A／5A(单触点)／(双触点串联)

4.6 绝缘耐压：50Hz，lmin，2kV。
4.7 冲击电压：5kV。
4.8 能承受5-15Hz中等震级的地震波冲击。
4.9 额定电压及线圈阻值。(见表2、表3)

电压等级DC(V)	12		24		36		48		55		60		68		110		125		220		250
线圈阻值	39.5		155		297		564		701		890		1.15k		2.93k		3.61k		10.6k		13.5k

电压等级AC（V）		24		29		55		115		110		120		127		220		230		380
线圈阻值		39.5		50		194		890		701		948		890		2.93k		3.61k		8.52k

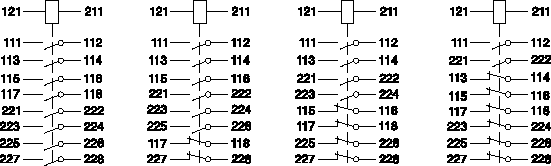

4.10 RXMH2型大容量中间继电器触点规格（见表4）

RK233 067 RK233 068 RK233 069 RK233 070

4.11 凸出式模数化插入结构外形尺寸见《附录》Ⅲ中附图2(2S12C)。
4.12 凸出式模数化插入结构底座安装尺寸及开孔尺寸见《附录》Ⅲ中附图6(2S12C)。

5 订货须知
订货时请注明型号、触点代号及电压等级。
例：RXMH2 RK223067-DC220V。
